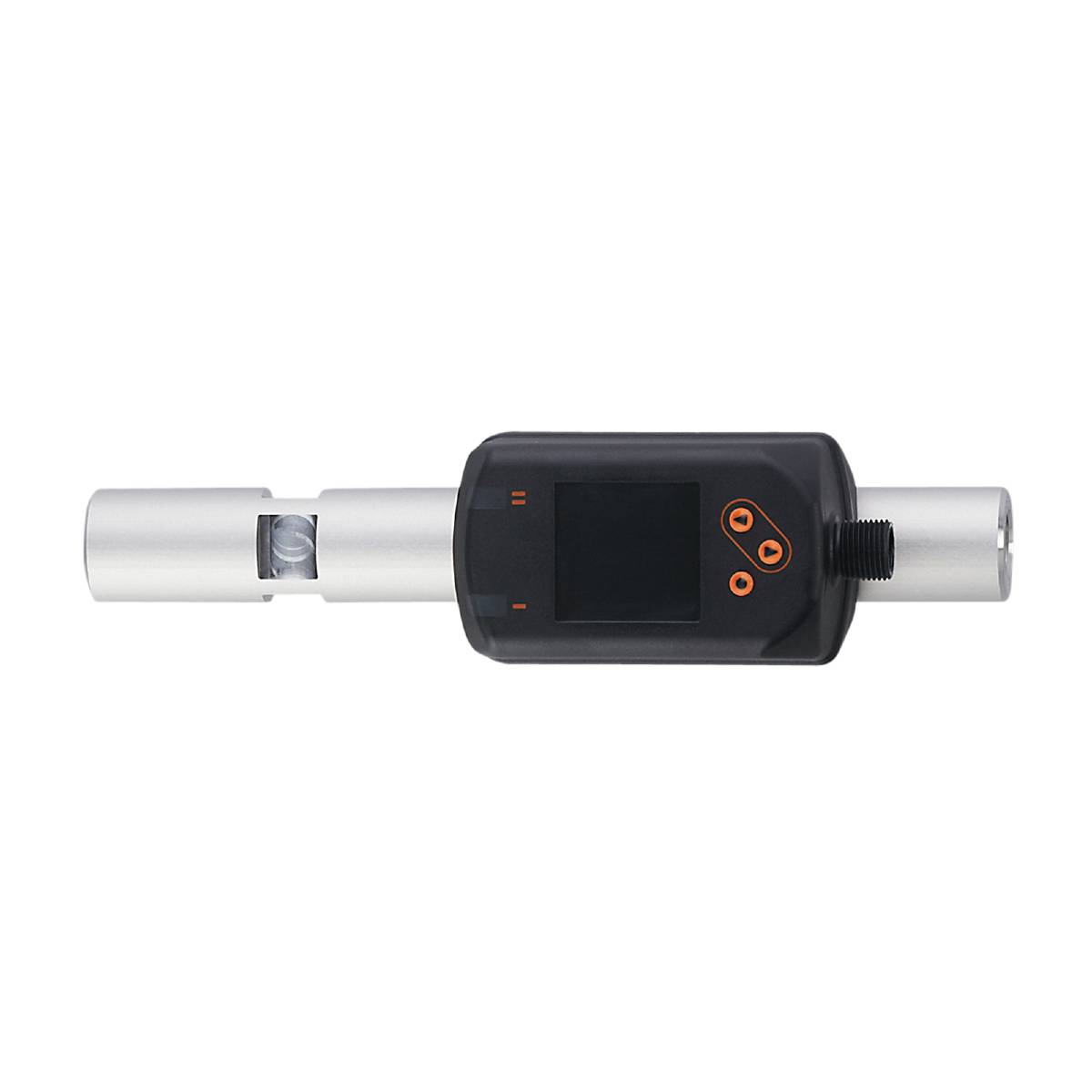

Liknande avbildning
ifm Electronic Luftgapsensor SDP110 SDP110 Driftspänning (intervall): 18 - 30 V/DC 1 st
Typ av produkt
Luftgapsensor
Driftspänning (min.)
18 V/DC
Driftspänning max.
30 V/DC
Typ
SDP110
Driftspänning
18 - 30 V/DC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (18 890,00 kr / stycken)
18 890,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Ifm SDP110 luftspalsensor
- Luftspaltens utmatning som absolutvärde
- Exakta värden när som helst tack vare tryckkompenserad mätprincip
- Möjliggör igenkännande av nollspalt och igensättning
- Självrengörande mätkanal håller även för odoftande lufttryck
- Enkel inlärning av gränsvärde med bara ett klick
- Bekväm hantering med knappar eller programmering via IO-link
Tekniska specifikationer
- Analog utgång ström [mA]: 4...20; (skalbar)
- Analog punkt – tryckövervakning [bar]: 2,2–16
- Analog punkt AEP - relativ_utan_enhet: 200...1000
- Analog punkt AEP – absolut [µm]: 100–500
- Analog punkt AEP – övervakning av utförsäljning [l/min]: 20–100
- Analog punkt AEP – övervakning av utenergi [m/s]: 6,6–33,2
- Analog punkt AEP – övervakning av elkraftanvändning [m³/h]: 1,2–6
- Analogstartpunkt - tryckövervakning [bar]: -1...12,8
- Analogstartpunkt ASP - relativ_utan_massenhet: 0...800
- Analog startpunkt ASP - absolut [µm]: 0...400
- Analogstartpunkt ASP - strömningsövervakning [l/min]: 0...80
- Analogstartpunkt ASP - strömningsövervakning [m/s]: 0...26,6
- Analogstartpunkt ASP - strömningsövervakning [m³/h]: 0–4,8
- Reaktiv tid – strömövervakning [s]: 0,1; (DAP = 0)
- Svarstid – tryckövervakning [s]: 0,05
- Antal analoga utgångar: 1
- Antal digitala utgångar: 2
- Antal in- och utgångar: Antal digitala utgångar: 2; antal analoga utgångar: 1
- Visning: Färgdisplay 1,44 ", 128 x 128 pixel; 2 x LED, gul
- Visningsområde - tryckövervakning [bar]: -1...20
- Visningsområde - strömningsövervakning [l/min]: 0...120
- Visningsområde - strömningsövervakning [m/s]: 0...39,8
- Visningsområde – strömningsövervakning [m³/h]: 0...7,2
- Tryckhållfasthet [MPa] 1.6
- IO-Link revision: 1.1
- Min./max. Sprängningstryck [MPa]: 6.4
- SDCI-norm: IEC 61131-9
- Överföringstyp-IO-link COM2 (38,4 kbaud)
- Omgivningstemperatur-1 [°C]: 0...60
- Repeterbarhet: ± (3 % MW + 2 µm); (tryck 1–6 bar)
- Applikation: För industriell användning
- Upplösning – absolut [µm]: 1
- Upplösning - tryckövervakning [bar]: 0.05
- Upplösning - relativt_utan_enhet: 1
- Upplösning – strömövervakningsfunktion [l/min]: 0.2
- Upplösning – strömövervakningsfunktion [m/s]: 0.1
- Upplösning – strömövervakning [m³/h]: 0.01
- Utförande kortslutningsskydd: Switchad
- Utgångsfunktion: Slutare/öppnare; (parametriserade)
- Utgångssignal: Kopplingssignal; analog signal; IO-link; (konfigurerbar)
- Nödvändiga masterportaler: A
- Tid för standby-fördröjning [s]: 1
- Driftspänning [V]: 18...30 DC; (enligt SEL/PEL)
- Dämpning av processvärde DAP - strömningsövervakning [s]: 0...5
- Permanent strömkapacitet i DC-utgången [mA]: 150; (per utgång)
- Tryckhållfasthet [bar]: 16
- Direktiv om tryckeriutrustning: God branschpraxis; kan användas för stabila gaser från fluidgrupp 2
- Ingångar: Teach-ingång
- Inställningsområde - absolut [µm]: 0...500; (beroende på vilket munstycke som används)
- Inställningsområde - relativ_utan_måttenhet: 0...1000
- Elektriskt utförande: PNP/NPN
- Noggrannhet (i mätområdet): ± (5 % MW + 5 µm); (tryck 1–3 bar)
- Noggrannhet (mätområde) - strömövervakning: Klass 141: ± (2 % MW + 1 % MEE); klass 344: ± (6 % MW + 1,2 % MEE); luftkvalitet enligt ISO 8573-1:2010; vid mediumtemperatur 23 °C.
- Vikt [g]: 548.200
- Största TK är spännvidden - tryckövervakning [% MEW / 10 K]: ± 0,3
- Största TK-nollpunkten – tryckövervakning [% MEE / 10 K]: ± 0,1
- I steg om – absolut [µm]: 1
- I steg om tryckövervakning [bar]: 0.01
- I steg från - relativ_utan_enhet: 1
- Kurvavvikelse - tryckövervakning < : ± 0,5; (BFSL = Best Fit Straight Line (minsta värdesinställning)
- Kommunikationsgränssnitt: IO-link
- Kortslutningsskydd: Ja
- Lagringstemperatur [°C]: -20...85
- Max. Belastning [Ω]: 500
- max. Spänningsfall kopplingsutgång DC [V]: 2,5
- Max. Tillåten relativ luftfuktighet [%]: 90
- Media: Driftstryck
- Mediumtemperatur [°C]: -10...60
- Mätområde absolut [µm]: 0...400; (beroende på vilket munstycke som används)
- Mätområde - tryckövervakning [bar]: -1...16
- Mätområde - relativt_utan_enhet: 0...800
- Mätområde - strömningsövervakning [l/min]: 0,8...100
- Mätområde - strömövervakning [m/s]: 0,3...33,2
- Mätområde - strömövervakning [m³/h]: 0,05...6
- Min./max. Sprängningstryck [bar]: 64
- Min./max. Processcykeltid [ms]: 7.2
- MTTF: 167
- Parametrering: Hysteres / fönster; slutare / öppnare; strömutgång; display vridbar / avstängningsbar; displayenhet; teach-funktion
- Processanslutning: Gängad anslutning G 1/4 DN8
- Processdata analog: 7
- Processdata binärt: 2
- Återkopplingspunkt RP – absolut [µm]: 0...498
- Returpunkt RP - tryckövervakning [bar]: -1...15,92
- Returpunkt RP - relativ_utan_enhet: 0...996
- Återinkopplingspunkt RP – strömningsövervakning [l/min]: 0,9...99,5
- Återinkopplingspunkt RP – strömningsövervakning [m/s]: 0,3...33
- Återkopplingspunkt RP – strömningsövervakning [m³/h]: 0,05–5,97
- Brytpunkt SP – absolut [µm]: 2–500
- Brytpunkt SP - tryckövervakning [bar]: -0,92...16
- Brytpunkt SP - relativ_utan_enhet: 4...1000
- Brytpunkt SP - strömningsövervakning [l/min] 1,4...100
- Brytpunkt SP - strömningsövervakning [m/s]: 0,5...33,2
- Brytpunkt SP - strömningsövervakning [m³/h]: 0,08–6
- Hantering av smygvolymer LFC - strömningsövervakning [l/min]: 0,6...1
- Hantering av smygvolymer LFC - strömningsövervakning [m/s]: 0,2...0,3
- Hantering av smygvolymer LFC – övervakning av elvolymer [m³/h]: 0,04–0,06
- Stegbredd – strömövervakning [l/min]: 0,1
- Stegbredd – strömövervakning [m/s]: 0,1
- Stegbredd – strömövervakning [m³/h]: 0,01
- Kapslingsklass IP 65; IP 67
- Skyddsklass: III
- SIO-läge: Ja
- Kontaktanslutning: Pinlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A
- Strömupptagning [mA] < 80
- Temperaturkoefficient – strömningsövervakning [1/K]: ± 0,07 % MW
- Överbelastningsbeständig: Ja
- Polvändningsskydd: Ja
- Material i kontakt med medium: EN AW-6082 (aluminium), 1.4305 (rostfritt stål/303), FKM; Keramik glasassiverad; PPS GF40; Al2O3 (keramik). akrylat; SINT-A51; 1.4301 (rostfritt stål / 304); CW510L (mässing)
- Repeterbarhet – tryckövervakning: ± 0,2
- Repeterbarhet – strömningsövervakning: ± (0,8 % MW + 0,4 % mew)
- Typ av produkt
Luftgapsensor
- Typ
SDP110
- Driftspänning (min.)
18 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
18 - 30 V/DC
- Egenskaper
LED-visning
- Anslutningstyp
M12
- Svarstid
0.1 s
- Utgångar
PNP
NPN
- Min. medietemperatur
-10 °C
- Max. medietemperatur
60 °C
- Drifttryck (max.)
16 bar
- Vikt
548.200 g
- Min. omgivningstemperatur
0 °C
- Max. omgivningstemperatur
60 °C
- Innehåll
1 st
- RoHS-godkänd
Ja
