Name: HARTING 15822082601333 Fjäderkontaktdon 1 st
Brand: HARTING
SKU: 2999570
Availability: BackOrder

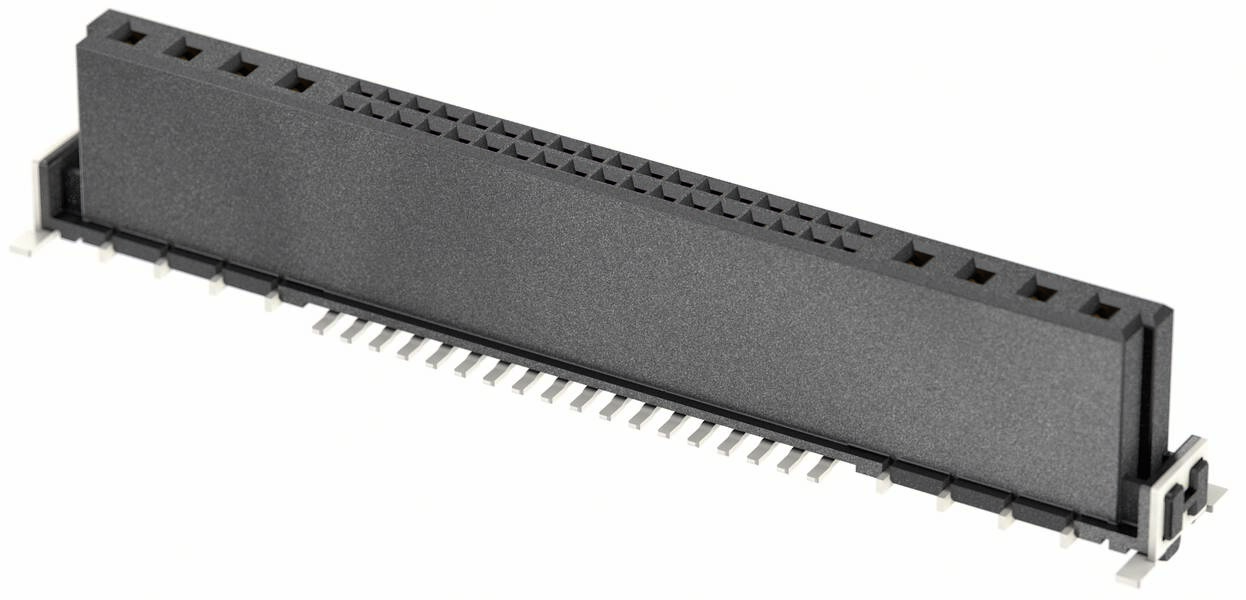

Ett svart, rektangulärt kontakthus med flera stift är placerat på en vit yta.

Typ av produkt

Fjäderkontaktdon

Konstruktionsform

rak

1.27 mm

2.54 mm

Innehåll

1 st

Totalt antal poler

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 2 mars 2027

Antal

Styck

Toal (179,00 kr / stycken)

179,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Stiftkontaktslist

Totalt antal poler 10
Innehåll 1 st

Tekniska specifikationer

Serie har-Flex®
Komponent: Fjäderlist
Kontaktbeskrivning: Rak
Anslutningstyp: Reflow-lödanslutning (SMT)
Typ av anslutning: Moderkort to daughterkort;mezzanine
Antal kontakter: 10
Raster, anslutningssidig 1,27 mm;2,54 mm
Isolationsmotstånd >1010 Ω
Genomgångsmotstånd: ≤25 mΩ
Gränstemperatur: -55 ... +125 °C
Kontaktcykler: ≥ 500
Provspänning Ueff: 0,5 kV signal;1,39 kV signal / power;1,39 kV Power / power. Power
Isoleringsmaterialsgrupp IIIA (175 ≤ CTI < 400)
Material användning: Liquid-crystal polymer (LCP)
Färginsats: Svart
Material kontakter: Kopparlegering
Kontaktyta: Ädelmetall via ni kontaktsida;Sn via ni anslutningssida
Materialbrännbarhetsklass UL 94: V-0
Beteckning: Hybrid
Raster, 1,27 mm, 2,54 mm
Luftvägssträcka: ≥0,4 mm signalkontakter;≥1,74 mm kraftkontakter;≥1,11 mm signal på kraftkontakter
Krypsträcka: ≥0,4 mm kretskort: Signalkontakter;≥1,74 mm kretskort: Strömkontakt;≥1,11 mm kretskort: Signal- till power-kontakt;≥0,4 mm kontaktdon: Signalkontakt;≥1,89 mm kontaktdon: Powerkontakt;≥2,09 mm kontaktdon: Signal till power-kontakt
Stapelhöjd: 9,05 mm
Antal signalkontakter 8
Antal kraftkontakter 2
Märkspänning: Enligt IEC 60664-1
Märkstötspänning 1,5 kV
Föroreningsgrad: 2
Moisture Sensitivity Level (MSL): 1 enligt ECA/IPC/JEDEC J-STD-020D
Process Sensitivity Level (PSL): R0 enligt ECA/IPC/JEDEC J-STD-020D
Kopplingalitet mellan kontakter: Upp till 0,12 mm

Typ av produkt: Fjäderkontaktdon

Konstruktionsform: rak

Totalt antal poler: 10

RM: 1.27 mm
2.54 mm

Anslutning: SMT

Tillverkarfärg: Svart

Höljematerial: PA

Tillverkarnr.: 15822082601333

Innehåll: 1 st

Kontaktmaterial: Kopparlegering

Typ: 15 82 208 2601 333

Inre resistivitet: 25 mΩ

Isolationsmotstånd: 1010 Ω

: Other

: 10

: Other

: -55-125 °C

: Other

: 1.5 kV

: Soldering connection

: Tin

: 1.27 mm

: 1.27 mm

: Liquid crystal polymer

: 90° (upwards vertical)

: Other

Dokument & nedladdningar

Datablad

Datablad 2999570 HARTING 15822082601333 Fjäderkontaktdon 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2999570 HARTING 15822082601333 Fjäderkontaktdon 1 st

Beskrivning

Fjäderlist, reflow-lödanslutning (SMT), kontakter: 10, rak, kopparlegering, ädelmetall via ni kontaktsida, sn via ni anslutningsfärdig sida

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
