Name: HARTING 14 02 022 1404 000 PBC-terminal Antal poler 2 Svart 1 st
Brand: HARTING
SKU: 3003631
Availability: BackOrder

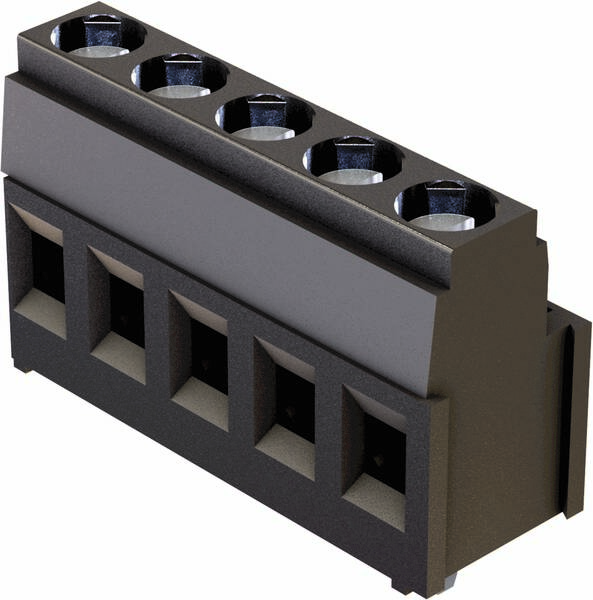

En svart kontaktblockering med fem anslutningshylsor, sannolikt lämpad för elektroniska tillämpningar.

Typ av produkt

PBC-terminal

7.5 mm

Antal positioner per rad

Antal poler

Kontaktriktning

Horisontell till PCB

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans ons 20 jan. 2027

Antal

Styck

Toal (24,90 kr / stycken)

24,90 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Kretskortsplint

Innehåll 1 st

Tekniska specifikationer

Serie: Har-flexicon®
Komponent: Kretskortsplint
Anslutningstyp: Skruvanslutning;Reflow lödningsanslutning (THR)
Typ av anslutning: Kretskort till kabel
Antal kontakter: 2
Kontaktrader: 1
Raster, anslutningssida 7,5 mm
Märkström: Fram till 17,5 A.
Gränstemperatur: -40 +110 °C
Isolering: I (600 ≤ CTI)
Material användning: Polyamid (pa);polyftalamid (PPA)
Färginsats: Svart
Material kontakter: Kopparlegering
Kontaktyta: SN via ni kontaktsida;Sn via ni anslutningssida
Materialbrännbarhetsklass UL 94: V-0
Nettovikt: 3,55 g
Märkspänning: 400 V
Märkstötspänning 6 kV
Föroreningsgrad: 3
Användningsområde: För THR-reflowlödprocesser
Ledararea: AWG 30... AWG 12
Avisoleringslängd: 5,5 6,5 mm
Beskrivning: Horisontellt
Åtdragningsmoment: 0,5 ... 0,6 Nm
Godkännanden: UKCA
Skruvhålsstorlek M3

Typ: 14 02 022 1404 000

Typ av produkt: PBC-terminal

Egenskaper: för THR-lödanslutning

RM: 7.5 mm

Antal serier: 1

Antal positioner per rad: 2

Antal poler: 2

avisolering längd (min.): 5.5 mm

avisolering längd (max.): 6.5 mm

Nominell ström: 17.5 A

Nominell ström - avrundad: 17.5 A

AWG min.: 30

Kontaktriktning: Horisontell till PCB

AWG max.: 12

Kontaktmaterial: Kopparlegering

Kapslingsmaterial: Polyamid

Tillverkarfärg: Svart

Vikt: 3.55 g

Tillverkarnr.: 14020221404000

Innehåll: 1 st

Nominell spänning: 400 V

: Printed circuit board to cable

: Other

: 400 V

: 2

: Other

: -40-110 °C

: Other

: 6 kV

: Soldering connection

: Tin

: 7.5 mm

: 1

: Polyamide (PA)

: Other

: Other

: 17.5 A

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Antal poler

Antal positioner per rad

Kontaktriktning

Nominell ström - avrundad

HARTING 14 02 022 1404 000 PBC-terminal Antal poler 2 Svart 1 st

Artikelnr.:3003631

Leverans ons 20 jan. 2027

Conrad Electronic

Denna artikel

Horisontell till PCB

17.5 A

7.5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

24,90 kr^*

HARTING 14 02 021 4101 000 PBC-terminal Antal poler 2 Svart 1 st Piece

Artikelnr.:3003642

Leverans ons 20 jan. 2027

Conrad Electronic

Vinkelrät till PCB

10 A

3.5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

38,90 kr^*

HARTING 14 02 021 4402 000 PBC-terminal Antal poler 2 Svart 1 st Piece

Artikelnr.:3003620

Leverans ons 20 jan. 2027

Conrad Electronic

Horisontell till PCB

12 A

3.5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

17,90 kr^*

HARTING 14 02 021 5101 000 PBC-terminal Antal poler 2 Svart 1 st Piece

Artikelnr.:3003643

Leverans ons 20 jan. 2027

Conrad Electronic

Vinkelrät till PCB

10 A

3.81 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

38,90 kr^*

HARTING 14 02 021 5402 000 PBC-terminal Antal poler 2 Svart 1 st Piece

Artikelnr.:3003621

Leverans ons 20 jan. 2027

Conrad Electronic

Horisontell till PCB

12 A

3.81 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

17,90 kr^*

HARTING 14 02 021 6101 000 PBC-terminal Antal poler 2 Svart 1 st Piece

Artikelnr.:3003655

Leverans ons 20 jan. 2027

Conrad Electronic

Vinkelrät till PCB

12 A

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

17,90 kr^*

HARTING 14 02 021 6402 000 PBC-terminal Antal poler 2 Svart 1 st Piece

Artikelnr.:3003629

Leverans mån 2 nov.

202 StyckConrad Electronic

Horisontell till PCB

17.5 A

5 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

11,90 kr^*

HARTING 14 02 021 6404 000 PBC-terminal Antal poler 2 Svart 1 st Piece

Artikelnr.:3003630

Leverans ons 20 jan. 2027

Conrad Electronic

Horisontell till PCB

17.5 A

5 mm

Styck

Minsta beställningsvolym:: 300

Intervaller: 300

12,90 kr^*

HARTING 14 02 022 5402 000 PBC-terminal Antal poler 2 Svart 1 st Piece

Artikelnr.:3003634

Leverans ons 20 jan. 2027

Conrad Electronic

Horisontell till PCB

60 A

10.16 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

109,00 kr^*

HARTING 14 02 022 7402 000 PBC-terminal Antal poler 2 Svart 1 st Piece

Artikelnr.:3003626

Leverans ons 20 jan. 2027

Conrad Electronic

Horisontell till PCB

135 A

15 mm

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

239,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3003631 HARTING 14 02 022 1404 000 PBC-terminal Antal poler 2 Svart 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3003631 HARTING 14 02 022 1404 000 PBC-terminal Antal poler 2 Svart 1 st

Beskrivning

Kretskortsplint, horisontellt, skruvanslutning, Märkström: 17,5 A, kontakter: 2, kopparlegering, SN via ni kontaktsida, Sn via ni anslutningssida
