Name: HARTING 09032966862 Fjäderkontaktdon Antal serier 3 1 st
Brand: HARTING
SKU: 2999438
Availability: BackOrder

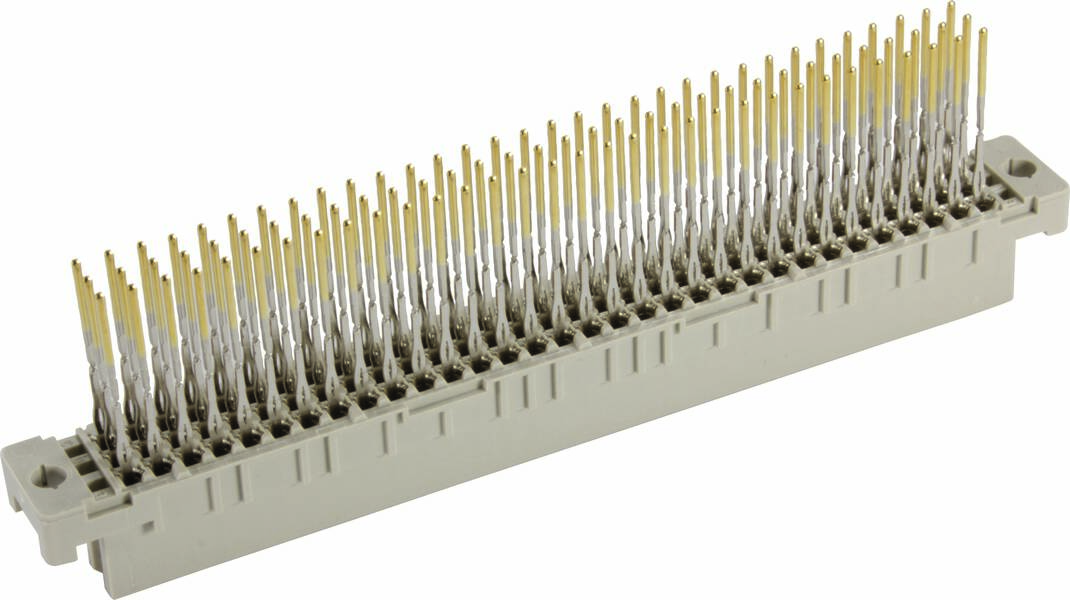

DIN 41612 kontaktdon med många guldpläterade stift; används ofta i industriella tillämpningar och för kretskortsanslutningar.

Typ av produkt

Fjäderkontaktdon

Konstruktionsform

rak

2.54 mm

Innehåll

1 st

Totalt antal poler

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 8 mars 2027

Antal

Styck

Toal (229,00 kr / stycken)

229,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Stiftkontaktslist

Totalt antal poler 96
Antal serier 3
Innehåll 1 st

Tekniska specifikationer

Serie din 41612
Komponent: Fjäderlist
Kontaktbeskrivning: Rak
Anslutningstyp: Pressanslutning
Typ av anslutning: Moderkort to daughterkort;mezzanine
Antal kontakter: 96
Stiftslängd 17 mm
Kontaktserier 3
Raster, anslutningssida 2,54 mm
Märkström: Märkström mätt vid 20 °C, för detaljer se deratingkurva
Isolationsmotstånd >1012 Ω
Genomgångsmotstånd: ≤20 mΩ
Gränstemperatur: -40 +105 °C övre gränstemperatur begränsad av kretskortet
N-90-di-n-alanin
Kontaktcykler: ≥ 400
Provspänning Ueff: 1 kV
Isoleringsmaterialsgrupp IIIA (175 ≤ CTI < 400)
Material användning: Termoplastisk form, glasfiberförstärkt
Färganvändning: RAL 7032 (kiselgrå)
Material kontakter: Kopparlegering
Kontaktyta: Ädelmetall via ni kontaktsida;ni anslutningssida
Materialbrännbarhetsklass UL 94: V-0
IEC 60603-2
Nettovikt: 15 g
Beteckning: Konstruktion C.
Raster, 2,54 mm kontakt
Luftvägssträcka: ≥ 1 mm
Krypavstånd: ≥ 1 mm
Egenskaper: Blyfri
Kretskortfästning: Med fläns
Hot plugging: nej
Järnvägsklassificering F4/i3 enligt NFF 16-101/102
Kontaktbestyckning: Raderna a, b och c, posterna 1, 2, ... , 31, 32
Kodning: Kodning med kontaktförlust
Panelstyrka ≥1,6 mm

Typ av produkt: Fjäderkontaktdon

Konstruktionsform: rak

Totalt antal poler: 96

Antal serier: 3

RM: 2.54 mm

Anslutning: Pressfit

Tillverkarfärg: Kiselgrå (RAL 7032)

Höljematerial: PA

Tillverkarnr.: 09032966862

Innehåll: 1 st

Kontaktmaterial: Kopparlegering

Typ: 09 03 296 6862

Inre resistivitet: 20 mΩ

Isolationsmotstånd: 1012 Ω

Stiftlängd: 17 mm

: Other

: 96

: Other

: -40-105 °C

: Other

: Press-in connection

: Other

: 17 mm

: 2.54 mm

: 3

: 1.6 mm

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Dokument & nedladdningar

Datablad

Datablad 2999438 HARTING 09032966862 Fjäderkontaktdon Antal serier 3 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2999438 HARTING 09032966862 Fjäderkontaktdon Antal serier 3 1 st

Beskrivning

Fjäderlist, injekteringsanslutning, märkström: 2 A, kontakter: 96, rak, kopparlegering, ädelmetall via ni kontaktsida, ni anslutningsfärdig
