En svart elektrisk mätsensor med kabelanslutning, lämplig för registrering av strömstyrkor i tekniska tillämpningar.

En svart elektrisk mätsensor med kabelanslutning, lämplig för registrering av strömstyrkor i tekniska tillämpningar.

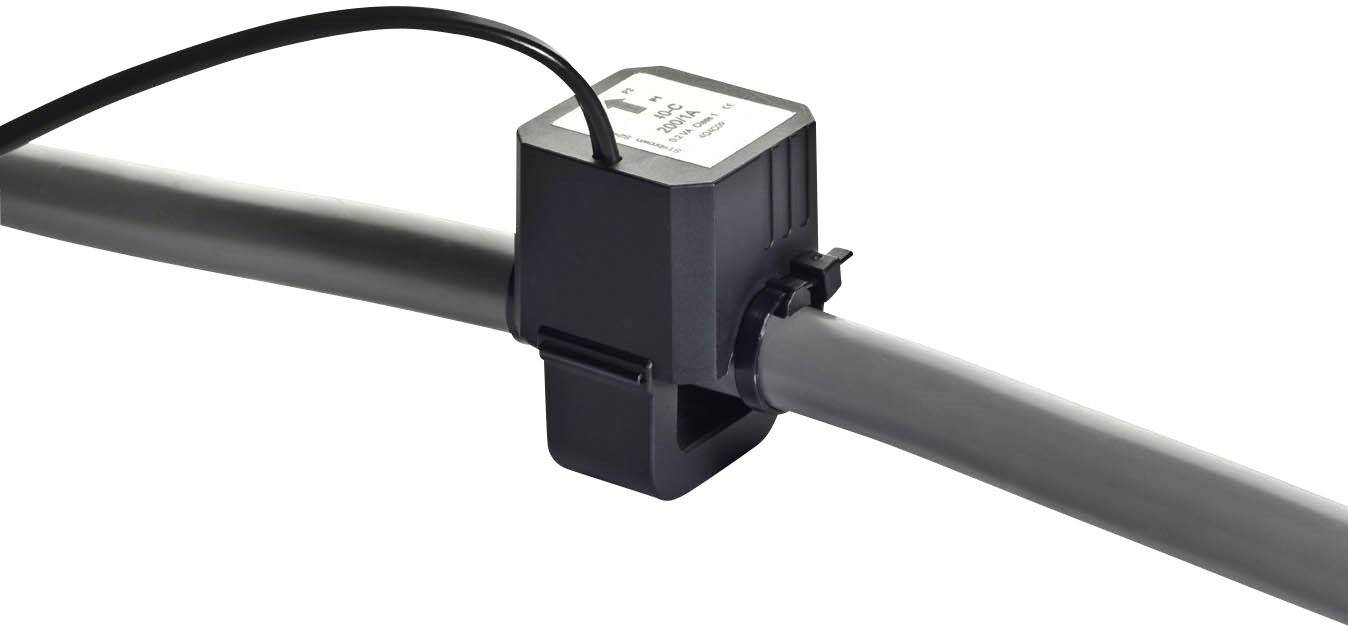

En svart kabel-sensor är monterad runt ett grått rör. Sensorn består av ett rektangulärt hölje med en kabelanslutning.

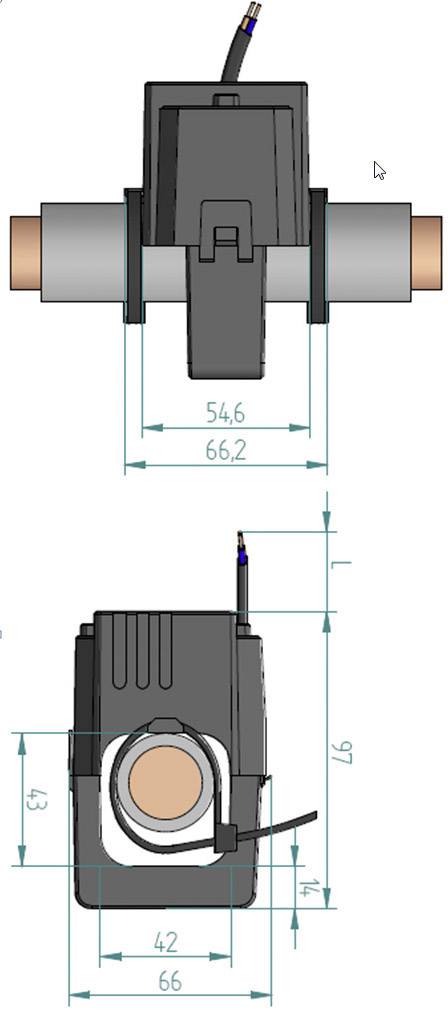

Teknisk ritning av en elektronisk komponent med olika vyer. Mått: Bredd 66,2 mm, höjd 97 mm, djup 42 mm.

1/3

Gossen Metrawatt

Datablad (PDF)

Leverans tor. 1 okt.

1 Styck

Visa alternativ

Antal

Styck

Toal (1 512,00 kr / stycken)

1 512,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Strömtransformator SC50-E 1000/5A 0,5VA kl.0,5 42 mm inkl. ledning

Enkel och tidsbesparande installation tack vare delbara kärnhalvor
Särskilt lämplig för utbyggnad, eftersom att man kan undvika att separera primärledaren.
Gör det möjligt att komplettera, utan avbrott i strömförsörjningen
Kompakt konstruktion möjliggör användning på svåråtkomliga ställen vid begränsat utrymme.
Rund ledare upp till 42 mm
Inkl. 3 m anslutningskabel
Inkl UV-beständiga buntband för enkel montering

Tekniska specifikationer

1000/5A
Primärström 1000 A
Sekundärström 5 A
Effekt 0,5 VA
Anslutning anslutningskabel
Noggrannhetsklass 0,5
Typ SC50-E 1000/5A 0,5VA kl.0,5
Vikt 450 g
Bredd 54,6 mm
Höjd 97 mm
Kabelgenomföring diameter 42 mm

Typ av produkt: Strömtransformator för kabelombyggnad

Primärström: 1000 A

Sekundärström: 5 A

Typ: SC50-E 1000/5A 0,5VA Kl.0,5 42

Mått.: (L x B x H) 66 x 54.6 x 97 mm

Vikt: 450 g

Bredd: 54.6 mm

Höjd: 97 mm

Längd: 66 mm

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Primärström

Sekundärström

Typ av produkt

Gossen Metrawatt SC30 60/1A 0,2VA Kl.3 18 mm U118A Strömtransformator för kabelombyggnad Primärström 60 A Sekundärström 1 A 1 st

Artikelnr.:1344442

60 A

1 A

Strömtransformator för kabelombyggnad

Gossen Metrawatt SC30 75/1A 0,2VA Kl.3 18 mm U118B Strömtransformator för kabelombyggnad Primärström 75 A Sekundärström 1 A 1 st

Artikelnr.:1344443

75 A

1 A

Strömtransformator för kabelombyggnad

Gossen Metrawatt SC30 100/1A 0,2VA Kl.3 18 mm U118C Strömtransformator för kabelombyggnad Primärström 100 A Sekundärström 1 A 1 st

Artikelnr.:1344444

100 A

1 A

Strömtransformator för kabelombyggnad

Gossen Metrawatt SC30 125/1A 0,2VA Kl.3 18 mm U118D Strömtransformator för kabelombyggnad Primärström 125 A Sekundärström 1 A 1 st

Artikelnr.:1344445

125 A

1 A

Strömtransformator för kabelombyggnad

Gossen Metrawatt SC30 150/1A 0,2VA Kl.3 18 mm U118E Strömtransformator för kabelombyggnad Primärström 150 A Sekundärström 1 A 1 st

Artikelnr.:1344446

150 A

1 A

Strömtransformator för kabelombyggnad

Gossen Metrawatt SC30 200/1A 0,2VA Kl.1 18 mm U118F Strömtransformator för kabelombyggnad Primärström 200 A Sekundärström 1 A 1 st

Artikelnr.:1344447

200 A

1 A

Strömtransformator för kabelombyggnad

Gossen Metrawatt SC30 250/1A 0,2VA Kl.1 18 mm U118G Strömtransformator för kabelombyggnad Primärström 250 A Sekundärström 1 A 1 st

Artikelnr.:1344448

250 A

1 A

Strömtransformator för kabelombyggnad

Gossen Metrawatt SC40-B 100/1A 0,2VA Kl.1 18 mm U118H Strömtransformator för kabelombyggnad Primärström 100 A Sekundärström 1 A 1 st

Artikelnr.:1344449

100 A

1 A

Strömtransformator för kabelombyggnad

Gossen Metrawatt SC40-B 125/1A 0,2VA Kl.1 18 mm U118I Strömtransformator för kabelombyggnad Primärström 125 A Sekundärström 1 A Ledningsgenomföring Ø:18 mm 1 st

Artikelnr.:1344450

125 A

1 A

Strömtransformator för kabelombyggnad

Gossen Metrawatt SC40-B 150/1A 0,2VA Kl.1 18 mm U118J Strömtransformator för kabelombyggnad Primärström 150 A Sekundärström 1 A 1 st

Artikelnr.:1344451

150 A

1 A

Strömtransformator för kabelombyggnad

Dokument & nedladdningar

Datablad

Datablad 1344480 Gossen Metrawatt SC50-E 1000/5A 0,5VA Kl.0,5 42 U542G Strömtransformator för kabelombyggnad Primärström 1000 A Sekundärs

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1344480 Gossen Metrawatt SC50-E 1000/5A 0,5VA Kl.0,5 42 U542G Strömtransformator för kabelombyggnad Primärström 1000 A Sekundärs

Beskrivning

Tack vare den kompakta konstruktionen är strömtransformator särskilt lämplig för användning på svåråtkomliga ställen och vid begränsat utrymme. De delbara kärnhalvor underlättar dessutom installation på kabeln eller skenan. Överallt där ett avbrott i strömslingan är problematiskt eller en mätare måste uppgraderas enkelt är dessa strömtransformator för kabelombyggnad det rätta valet. Säker montering av den primära kabeln i strömtransformatorn garanteras konstruktionsmässigt och ett tydligt hörbart "klickljud" bekräftar detta. Två medföljande UV-beständiga buntband fixerar omvandlaren ytterligare.
Omgivningsförhållanden
Monteringsposition inomhus
Temperaturer -10 °C ... + 40 °C
Lagertemperaturer -20 °C ... + 70 °C
Relativ luftfuktighet 5% ... 85 %, dagg kan uteslutas
Föroreningsgrad: 2.
Skyddsklass IP20
Användningsförhållanden
Normen IEC 61869-2:2012
Termisk kortlednings-mätström (Ith) 60 x ipr/1s
Termisk konstant mätström (Icth) 100%
Mät-isoleringsnivå 0,72/3/- kV
Mätfrekvens 50/60 Hz
Isoleringsmaterialklass E (120 °C)
Höljets material: PA 6.6, UL94: V2

Ingår i leveransen

Bruksanvisning
2 x UV-beständiga buntband för fastsättning
