Gossen Metrawatt SC40-C 250/1A 0,2VA Kl.1 28 mm U128B Strömtransformator för kabelombyggnad Primärström 250 A Sekundärst

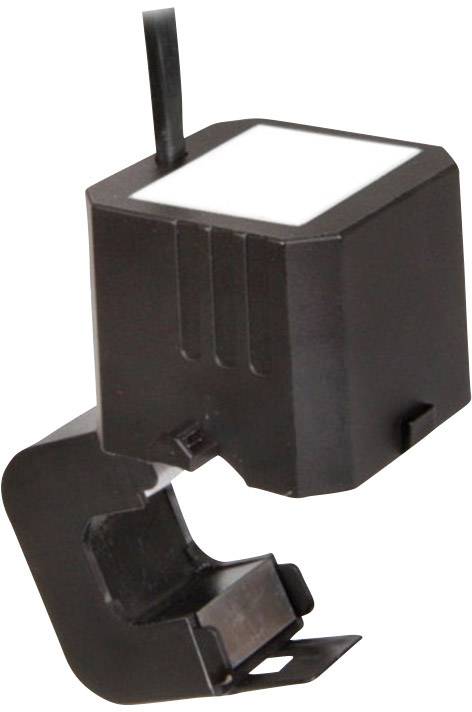

En svart elektrisk strömgivare i kvadratisk form med ansluten kabel, framför vit bakgrund.

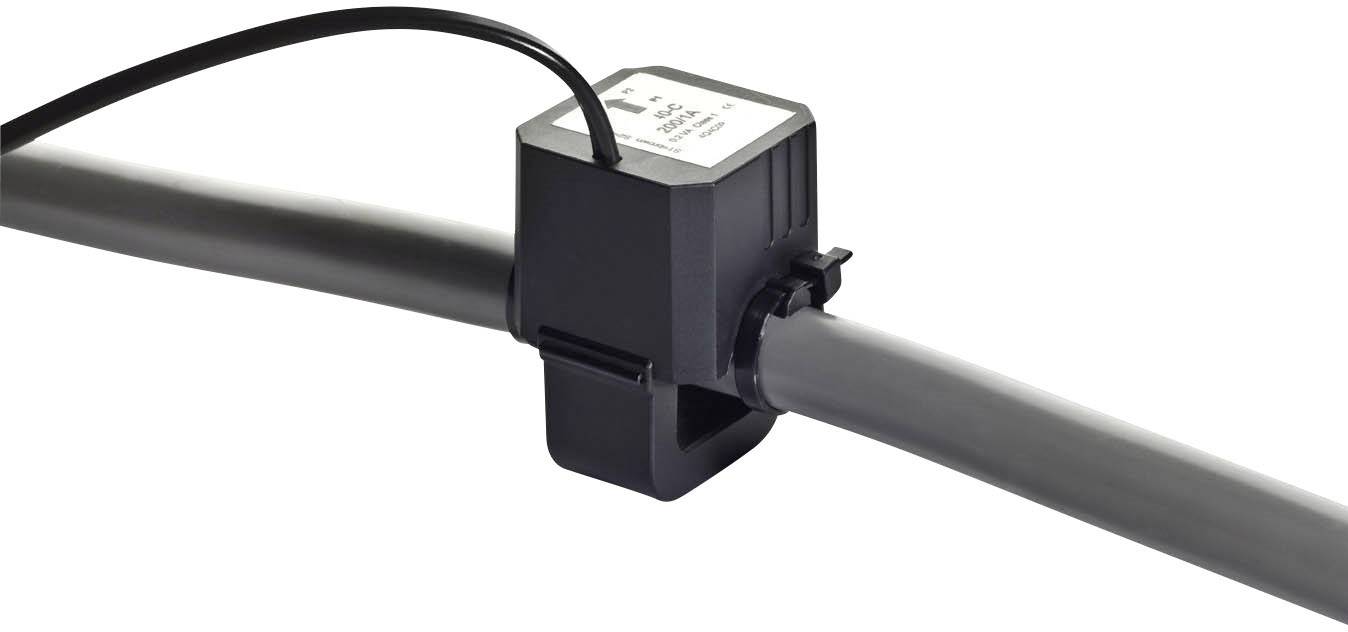

En sensor är fäst vid ett rör. En kabel förbinder sensorn med en enhet. Sensorn övervakar flödet.

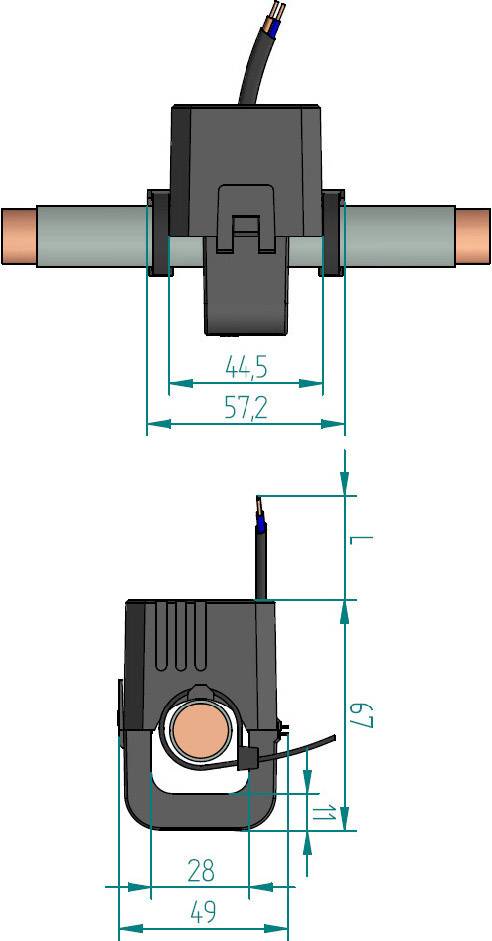

Teckning av en kopplingsdetalj med dimensioner: bredd 57,2 mm, höjd 67 mm, djup 49 mm. Lämplig för rör med 44,5 mm diameter.

1/3

Datablad (PDF)

Leverans tis. 13 okt.

12 Styck

Visa alternativ

Antal

Styck

Toal (1 112,00 kr / stycken)

1 112,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Strömtransformator SC40-C 250/1A 0,2VA kl.1 28 mm inkl. ledning

Enkel och tidsbesparande installation tack vare delbara kärnhalvor
Särskilt lämplig för utbyggnad, eftersom att man kan undvika att separera primärledaren.
Gör det möjligt att komplettera, utan avbrott i strömförsörjningen
Kompakt konstruktion möjliggör användning på svåråtkomliga ställen vid begränsat utrymme.
Rund ledare upp till 28 mm
Inkl. 3 m anslutningskabel
Inkl UV-beständiga buntband för enkel montering

Tekniska specifikationer

250/1A
Primärström 250 A
Sekundärström 1 A
Effekt 0,2 VA
Anslutning anslutningskabel
Noggrannhetsklass 1
Typ SC40-C 250/1A 0,2VA kl.1
Vikt 360 g
Bredd 44,5 mm
Höjd 67,2 mm
Ledningsgenomföring Ø 28 mm

Typ av produkt: Strömtransformator för kabelombyggnad

Primärström: 250 A

Sekundärström: 1 A

: 0.2 VA

Ledningsgenomföring Ø: 28 mm

Typ: SC40-C 250/1A 0,2VA Kl.1 28 mm

Mått.: (L x B x H) 49 x 44.5 x 67.2 mm

Vikt: 360 g

Utgångsström: 1 A

Ingångsström: 250 A

Bredd: 44.5 mm

Höjd: 67.2 mm

Längd: 49 mm

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Primärström

Max. effekt

Sekundärström

Typ av produkt

Ledningsgenomföring Ø

Gossen Metrawatt SC40-C 250/1A 0,2VA Kl.1 28 mm U128B Strömtransformator för kabelombyggnad Primärström 250 A Sekundärström 1 A Ledningsgenomföring Ø:28 mm 1 st

Artikelnr.:1344455

Denna artikel

250 A

0.2 VA

1 A

Strömtransformator för kabelombyggnad

28 mm

Gossen Metrawatt SC30 60/1A 0,2VA Kl.3 18 mm U118A Strömtransformator för kabelombyggnad Primärström 60 A Sekundärström 1 A Ledningsgenomföring Ø:18 mm 1 st

Artikelnr.:1344442

60 A

0.2 VA

1 A

Strömtransformator för kabelombyggnad

18 mm

Gossen Metrawatt SC30 75/1A 0,2VA Kl.3 18 mm U118B Strömtransformator för kabelombyggnad Primärström 75 A Sekundärström 1 A Ledningsgenomföring Ø:18 mm 1 st

Artikelnr.:1344443

75 A

0.2 VA

1 A

Strömtransformator för kabelombyggnad

18 mm

Gossen Metrawatt SC30 100/1A 0,2VA Kl.3 18 mm U118C Strömtransformator för kabelombyggnad Primärström 100 A Sekundärström 1 A Ledningsgenomföring Ø:18 mm Klämdon 1 st

Artikelnr.:1344444

100 A

0.2 VA

1 A

Strömtransformator för kabelombyggnad

18 mm

Gossen Metrawatt SC30 125/1A 0,2VA Kl.3 18 mm U118D Strömtransformator för kabelombyggnad Primärström 125 A Sekundärström 1 A Ledningsgenomföring Ø:18 mm 1 st

Artikelnr.:1344445

125 A

0.2 VA

1 A

Strömtransformator för kabelombyggnad

18 mm

Gossen Metrawatt SC30 150/1A 0,2VA Kl.3 18 mm U118E Strömtransformator för kabelombyggnad Primärström 150 A Sekundärström 1 A Ledningsgenomföring Ø:18 mm 1 st

Artikelnr.:1344446

150 A

0.2 VA

1 A

Strömtransformator för kabelombyggnad

18 mm

Gossen Metrawatt SC30 200/1A 0,2VA Kl.1 18 mm U118F Strömtransformator för kabelombyggnad Primärström 200 A Sekundärström 1 A Ledningsgenomföring Ø:18 mm 1 st

Artikelnr.:1344447

200 A

0.2 VA

1 A

Strömtransformator för kabelombyggnad

18 mm

Gossen Metrawatt SC30 250/1A 0,2VA Kl.1 18 mm U118G Strömtransformator för kabelombyggnad Primärström 250 A Sekundärström 1 A Ledningsgenomföring Ø:18 mm 1 st

Artikelnr.:1344448

250 A

0.2 VA

1 A

Strömtransformator för kabelombyggnad

18 mm

Gossen Metrawatt SC40-B 100/1A 0,2VA Kl.1 18 mm U118H Strömtransformator för kabelombyggnad Primärström 100 A Sekundärström 1 A Ledningsgenomföring Ø:18 mm 1 st

Artikelnr.:1344449

100 A

0.2 VA

1 A

Strömtransformator för kabelombyggnad

18 mm

Gossen Metrawatt SC40-B 125/1A 0,2VA Kl.1 18 mm U118I Strömtransformator för kabelombyggnad Primärström 125 A Sekundärström 1 A Ledningsgenomföring Ø:18 mm 1 st

Artikelnr.:1344450

125 A

0.2 VA

1 A

Strömtransformator för kabelombyggnad

18 mm

Dokument & nedladdningar

Datablad

Datablad 1344455 Gossen Metrawatt SC40-C 250/1A 0,2VA Kl.1 28 mm U128B Strömtransformator för kabelombyggnad Primärström 250 A Sekundärst

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1344455 Gossen Metrawatt SC40-C 250/1A 0,2VA Kl.1 28 mm U128B Strömtransformator för kabelombyggnad Primärström 250 A Sekundärst

Beskrivning

Tack vare den kompakta konstruktionen är strömtransformatorn särskilt lämplig för användning på svåråtkomliga ställen och vid begränsat utrymme. De delbara kärnhalvorna underlättar dessutom installation på kabeln eller skenan. Dessa strömtransformatorer för kabelombyggnad är det perfekta valet för alla ställen där det är problematiskt att avbryta strömslingan eller en mätare måste kunna uppgraderas enkelt. Säker montering av den primära kabeln i strömtransformatorn garanteras konstruktionsmässigt och ett tydligt hörbart "klickljud" bekräftar detta. Två medföljande UV-beständiga buntband fixerar omvandlaren ytterligare.
Omgivningsförhållanden
Monteringsposition inomhus
Omgivningstemperaturer -10 °C ... + 55 °C
Lagertemperaturer -20 °C ... + 70 °C
Relativ luftfuktighet 5% ... 85 %, dagg kan uteslutas
Föroreningsgrad 2
Skyddsklass IP20
Användningsförhållanden
Normen IEC 61869-2:2012
Termisk korttids-mätström (Ith) 60 x ipr/1s
Termisk kontunerlig mätström (Icth) 100%
Mätisoleringsnivå 0,72/3/- kV
Mätfrekvens 50/60 Hz
Isoleringsmaterialklass E (120 °C)
Höljets material: PA 6.6, UL94: V2
