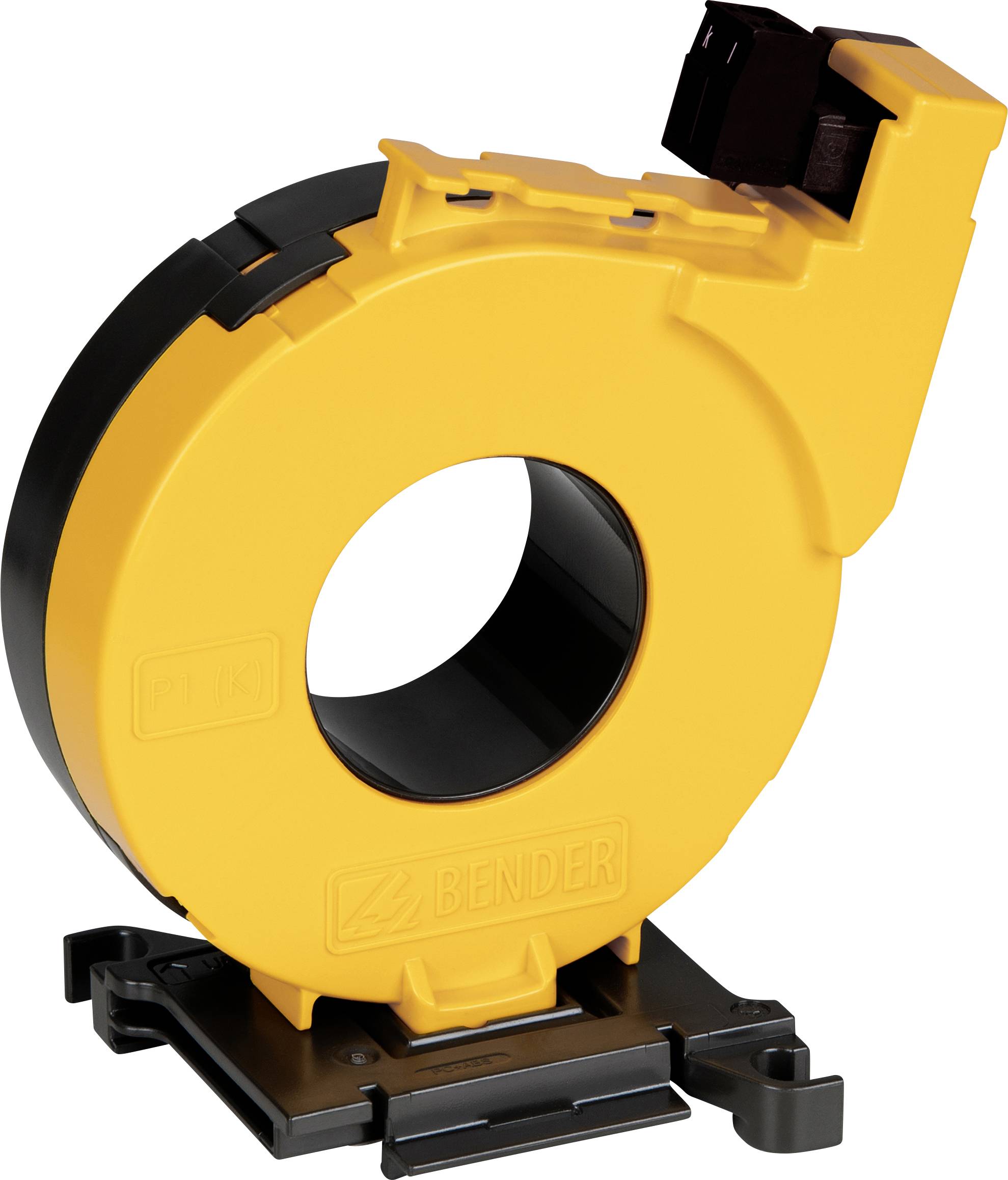

Bender CTAC35 B98110007 Mätströmomvandlare Primärström 125 A Sekundärström 0.0167 A Ledningsgenomföring (H x B):35 x 35
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
5 Styck
Antal
Toal (1 272,00 kr / stycken)
1 432,00 kr
-11 %
1 272,00 kr
exkl. moms
Fri frakt
Endast 5 Styck kvar på lager
Höjdpunkter & detaljer
Strömtransformator
- Ingångsström 125 A
- Utgångsström 0.0167 A
- Ledningsgenomföring Ø 35 mm
Tekniska specifikationer
- Märkspänning: 800 V
- Överspänningskategori: III
- Nominell stötspänning/föroreningsgrad: 8 kV/3
- Mätflödets omvandlingspris CTAC
- Primär märkfelström 10 A.
- Sekundär nominell differensström 0,0167 A.
- Slutlig utväxling KN: 10/0,0167 A.
- Märkborste: Max 180 Ω
- Nominell effekt 0,05 VA
- Termisk kontinuerlig märkfelström Icth: 30 A.
- Termisk korttids-mätström Ith: 60 x Icth = 2,4 kA/1 s
- Nominell stötström Idyn: 2,5 x Ith = 6,0 kA/40 ms
- Märkström i
- CTAC35 vid IΔn ≥ 30 mA 80 A.
- CTAC35 vid IΔn ≥ 300 mA 125 A.
- Kontakttyp MSTB 2,5/2-ST-5,08
- Tillverkare Phoenix Contact
- Anslutningsskruvklämmor.
- Arbetstemperatur: - 25 till +70 °C
- Kapslingsklass installationer (din en 60529) IP40
- Skyddsklass klämmor (din en 60529) IP20
- Brandklass UL94 V-0
- Typ av produkt
Mätströmomvandlare
- Primärström
125 A
- Sekundärström
0.0167 A
0.05 VA
- Ledningsgenomföring Ø
35 mm
- Typ
CTAC35
- Mått.
(L x B x H) 61 x 94 x 100 mm
- Utgångsström
0.0167 A
- Ingångsström
125 A
- Ledningsgenomföring (B)
35 mm
- Ledningsgenomföring (H x B)
35 x 35 mm
- Ledningsgenomföring (H)
35 mm
- Mätningskategori
CAT III
- Bredd
94 mm
- Höjd
100 mm
- Längd
61 mm
Dokument & nedladdningar
Datablad
Datablad 2372856 Bender CTAC35 B98110007 Mätströmomvandlare Primärström 125 A Sekundärström 0.0167 A Ledningsgenomföring (H x B):35 x 35
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2372856 Bender CTAC35 B98110007 Mätströmomvandlare Primärström 125 A Sekundärström 0.0167 A Ledningsgenomföring (H x B):35 x 35
Beskrivning
Mätströmstransformator i CTAC-serien är högkänslig mätströmtransformator som överför AC-ström i kombination med differensström-övervaknings- och utvärderingsenheter i serien RCM resp. RCMS till en mätsignal som kan mätas.
Dessutom är de lämpliga för användning i anordningar för isolationsfelsökning för IT-system (EDS). De används för att registrera testströmmen från en provström-generator, PGH eller ISOMETER® iso685. Provströmmen omvandlas i kombination med isolationsfelsökare i serien EDS till en mätsignal som kan mätas.
Anslutning till respektive enhet sker via en tvåtrådig ledning.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Dessutom är de lämpliga för användning i anordningar för isolationsfelsökning för IT-system (EDS). De används för att registrera testströmmen från en provström-generator, PGH eller ISOMETER® iso685. Provströmmen omvandlas i kombination med isolationsfelsökare i serien EDS till en mätsignal som kan mätas.
Anslutning till respektive enhet sker via en tvåtrådig ledning.
