Kontakter & kablarAnslutningsdonKretskortkontaktdonAnslutningslist

Fischer Elektronik Honkontakt (precision) Antal serier: 1 Antal positioner per rad: 20 10025913 1 st Piece

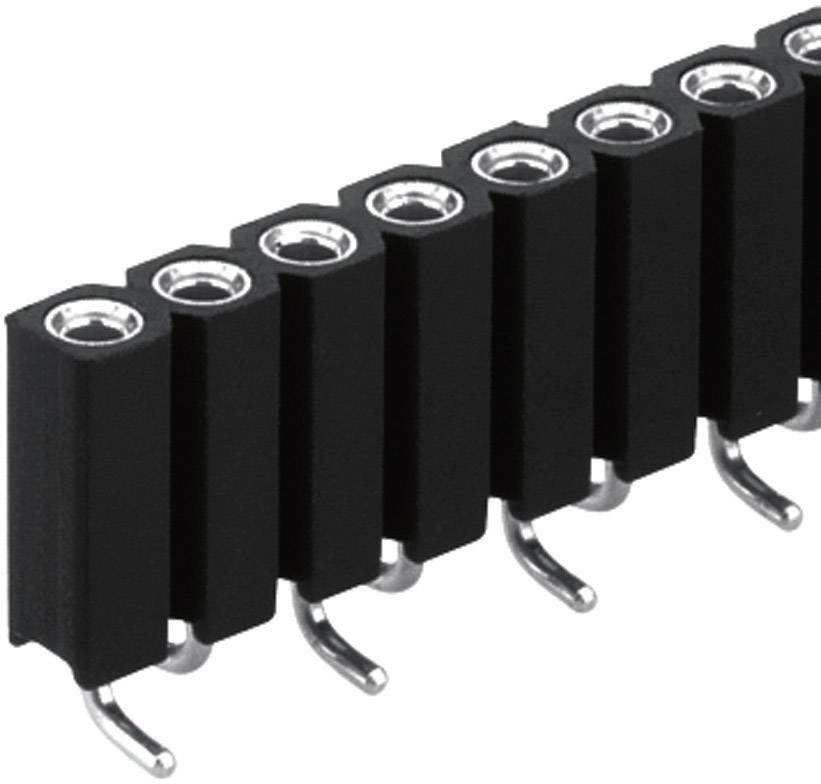

En svart kontaktlist med flera metallkontakter för lödning på ett kretskort, vanligt förekommande i elektronikprojekt.
Teknisk ritning av en mekanisk konstruktion med detaljer om dimensioner, arrangemang och komponenter. Olika vyer och mått angivna.
1/2
Liknande avbildning
Förpackningstyp
Piece
Konstruktionsform
Anslutningslist rak
Typ av produkt
Honkontakt (precision)
Antal serier
1
Totalt antal poler
20
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans mån 2 nov.
40 Styck
Antal
Toal (119,00 kr / stycken)
119,00 kr
prav.tax.untaxed inkl. moms
exkl. 99,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Anslutningslist

  • Innehåll 1 st
  • Antal serier 1
  • Antal positioner per rad 20

Viktig information!

  • Symbolbild för Fischer Elektronik Honkontakt (precision) Antal serier: 1 Antal positioner per rad: 20 10025913 1 st Piece
  • Symbolbild för Fischer Elektronik Honkontakt (precision) Antal serier: 1 Antal positioner per rad: 20 10025913 1 st Piece

Tekniska specifikationer

Förpackningstyp

Piece

Konstruktionsform

Anslutningslist rak

Typ av produkt

Honkontakt (precision)

Antal serier

1

Antal positioner per rad

20

Totalt antal poler

20

RM

2.54 mm

Anslutning

SMD

Tillverkarfärg

Svart

Nominell spänning

150 V/DC

Nominell ström

3 A

Nominell ström - avrundad

3 A

Kontaktyta

förtennad

Kontaktmaterial

Kopparlegering

Höljematerial

PA 4.6, GF

Stiftslängd (kortsida)

2.15 mm

Delbar

Nej

Mått.

(L x B x H) 50.80 x 8.6 x 4.3 mm

Kontaktriktning

Vinkelrät till PCB

Tillverkarnr.

10025913

Industriförpackning

Nej

Innehåll

1 st

Mått

A x B x C 4.3 x 5 x 2.5 mm

Bredd

8.6 mm

Höjd

4.3 mm

Längd

50.80 mm

RoHS-godkänd

Ja

Max. temperatur

+163 °C

Min. temperatur

-40 °C

Typ

BL 15 SMD 043 20 Z

Dokument & nedladdningar

Datablad

Datablad 739371 Fischer Elektronik Honkontakt (precision) Antal serier: 1 Antal positioner per rad: 20 10025913 1 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 739371 Fischer Elektronik Honkontakt (precision) Antal serier: 1 Antal positioner per rad: 20 10025913 1 st Piece

Beskrivning

OBS! Denna text är maskinöversatt.

Innerspring guldpläterade, kontakthylsa Förtent, plugg kapacitet för 0,55-0,65 mm och Ø 0,65-0,85 mm Ø.
