FESTO 536379 ADN-100-40-A-P-A Kompaktcylinder Kapslingsmaterial: Pressgjuten aluminium Slaglängd: 40 mm 1 st

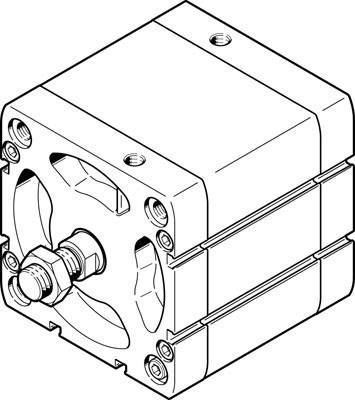

Teknisk ritning av en pneumatisk cylinder med flera skruvar och en central kolv.
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Toal (3 290,00 kr / stycken)
3 290,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
Endast tillgängligt för företagskunder
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Profilcylinder

  • På en mörk bakgrund står 'Official Partner' till vänster, och till höger finns FESTO:s logotyp i orange på en vit bakgrund.

Tekniska specifikationer

Driftmedium

Tryckluft enligt ISO 8573-1:2010 [7:4:4]

Typ av produkt

Kompaktcylinder

Slaglängd

40 mm

Drifttryck (max.)

10 bar

Tillverkarnr.

536379

Utförande

Kompakt cylinder ADN-100-40-A-P-A enligt ISO 21287, för Lägesdetektering, med yttergänga på kolvstång. Nav=40 mm, kolvdiameter=100 mm, kolvstångsgänga=M16x1,5, dämpning=P: elastisk dämpning ringar/-plattor på båda sidor, monteringsläge=valfritt

Byggstorlek

100

Driftmedium

Tryckluft enligt ISO 8573-1:2010 (7:-:-)

Tätningsmaterial

TPE-U(PUR)

Tryckluftsanslutning

G1/8"

Kapslingsmaterial

Pressgjuten aluminium

Kolvstång material

Ickerostande stål

Kolvstångs-Ø

100 mm

Kraft (max.)

4712 N

Material

Aluminiumlegering

Standard

ISO 21287

Max. omgivningstemperatur

+80 °C

Min. omgivningstemperatur

-20 °C

Verkningssätt

dubbelverkande

UKCA

Ja
