Name: FESTO 3361493 HGPL-63-100-A-B Parallellgrip Kapslingsmaterial: Aluminium 1 st
Brand: FESTO
SKU: 2204813
Availability: BackOrder

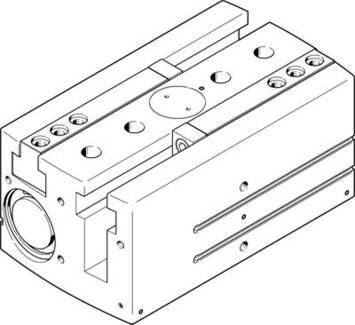

Teknisk ritning av en rektangulär maskindel med hål och linjer, sannolikt en del av ett pneumatiskt drivsystem.

Liknande avbildning

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tors 19 nov.

Toal (64 190,00 kr / stycken)

64 190,00 kr

inkl. moms

Fri frakt

Endast tillgängligt för företagskunder

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Tekniska specifikationer

Antal Greppkäft: 2
Storlek: 63
Montering: innergänga och centreringshylsa
Med genomgångsborrning och centreringshylsa
Driftstryck 3 ... 8 bar
Driftsmedium: tryckluft enligt ISO 8573-1:2010 [7:4:4]
Montering: valfri position
Funktionssätt: doppeltwirkend
Total fasthållningskraft vid 6 bar öppna: 2.466 N
Total fasthållningskraft vid 6 bar ansluter: 2.742 N
Gripare funktion: parallell
Fasthållningskraft pro gripkäftar vid 6 bar öppna: 1.233 N
Fasthållningskraft pro gripkäftar vid 6 bar ansluter: 1.371 N
Tips för att drift- och styrsystem medium: Oljat luftfilter (i ytterligare drift krävs)
Nav pro greppkäft: 100 mm
Konstruktivt struktur: dubbel kolv
Styrning
Kolv skjutmått
T-form
Kuggstång/drev
Korrosionsbeständighet klass KBK: 2 - formig korrosion belastning
Massentragheitsmoment: 1.018,17 kgcm2
Max. Arbetsfrekvens grepp:< 1 Hz
Max. Byte noggrannhet:< 0,2 mm
Max. Gripkäftar spel sz:< 0,05 mm
Max. Gripkäftar vinkel spel ax,ay:< 0,2 deg
Max. Effekt vid gripkäftar fz statiskt: 9000 N
Max. Mått per extern fasthållnings finger: 940 g
Max. Ögonblick på gripkäftar mx statiskt: 300 nm
Max. Ögonblick på gripkäftar my statiskt: 200 nm
Max. Ögonblick på gripkäftar mz statiskt: 250 nm
Min. Öppningstid vid 6 bar: 650 ms
Min. Stängningstid vid 6 bar: 600 ms
Nachschmierintervall element: 5 Mio SP
Pneumatisk anslutning: G1/8
Lägesdetektering: för avståndsbrytare
Produktvikt: 13 800 g
Rotation symmetri:< = 0,2 mm
Omgivningstemperatur: 5 ... 60 °C
Höljets material: aluminium
Glid eloxerad
Material gripkäftar: stål
härdad
Material obs: koppar- och PTFE-fri
RoHS-godkänd
Repeterbarhet grepp:< 0,03 mm
