Name: FESTO 3361489 HGPL-40-60-A-B Parallellgrip Kapslingsmaterial: Aluminium 1 st
Brand: FESTO
SKU: 2204809
Availability: BackOrder

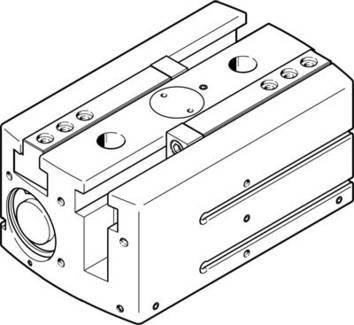

Teknisk ritning av en mekanisk komponent med hål och fästningsslitsar, möjligen avsedd för industriella ändamål.

Liknande avbildning

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tors 19 nov.

Toal (29 590,00 kr / stycken)

29 590,00 kr

inkl. moms

Fri frakt

Endast tillgängligt för företagskunder

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Tekniska specifikationer

Antal Greppkäft: 2
Storlek: 40
Montering: innergänga och centreringshylsa
Med genomgångsborrning och centreringshylsa
Driftstryck 3 ... 8 bar
Driftsmedium: tryckluft enligt ISO 8573-1:2010 [7:4:4]
Montering: valfri position
Funktionssätt: doppeltwirkend
Total fasthållningskraft vid 6 bar öppna: 1.038 N
Total fasthållningskraft vid 6 bar ansluter: 1,216 N
Gripare funktion: parallell
Fasthållningskraft pro gripkäftar vid 6 bar öppna: 519 N
Fasthållningskraft pro gripkäftar vid 6 bar ansluter: 608 N
Tips för att drift- och styrsystem medium: Oljat luftfilter (i ytterligare drift krävs)
Nav pro greppkäft: 60 mm
Konstruktivt struktur: dubbel kolv
Styrning
Kolv skjutmått
T-form
Kuggstång/drev
Korrosionsbeständighet klass KBK: 2 - formig korrosion belastning
Massentragheitsmoment: 118,3 kgcm2
Max. Arbetsfrekvens grepp:< 1 Hz
Max. Byte noggrannhet:< 0,2 mm
Max. Gripkäftar spel sz:< 0,05 mm
Max. Gripkäftar vinkel spel ax,ay:< 0,2 deg
Max. Effekt vid gripkäftar fz statiskt: 2500 N
Max. Mått per extern fasthållnings finger: 420 g
Max. Ögonblick på gripkäftar mx statiskt: 125 nm
Max. Ögonblick på gripkäftar my statiskt: 80 Nm
Max. Ögonblick på gripkäftar mz statiskt: 100 nm
Min. Öppningstid vid 6 bar: 430 ms
Min. Stängningstid vid 6 bar: 430 ms
Nachschmierintervall element: 5 Mio SP
Pneumatisk anslutning: M5
Lägesdetektering: för avståndsbrytare
Produktvikt: 4 165 g
Rotation symmetri:< = 0,2 mm
Omgivningstemperatur: 5 ... 60 °C
Höljets material: aluminium
Glid eloxerad
Material gripkäftar: stål
härdad
Material obs: koppar- och PTFE-fri
RoHS-godkänd
Repeterbarhet grepp:< 0,03 mm
