FESTO 1132949 HGPD-40-A-G1 Parallellgrip Kapslingsmaterial: Aluminium 1 st

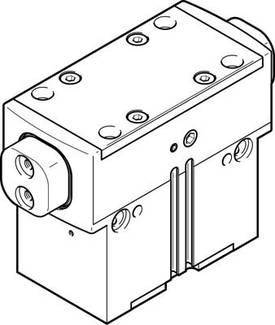

Teckning av en teknisk apparat med rektangulärt hölje och runda anslutningar på sidorna, sannolikt en ventil.

Liknande avbildning

Leverans ons. 30 sep.

Antal

Styck

Toal (15 432,00 kr / stycken)

15 432,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Parallellgrip HGPD-40-A-G1

Tekniska specifikationer

Antal Greppkäft: 2
Storlek: 40
Montering: antingen:
Invändig gänga och centreringshylsa
Med genomgångsborrning och centreringshylsa
Med genomgångsborrning och stift
Med invändig gänga och stift
Drifttryck: 4 ... 8 bar
Drifttryck spärrfunktion luft: 0 ... 0,5 bar
Driftsmedium: tryckluft enligt ISO 8573-1:2010 [7:4:4]
Montering: valfri position
Funktionssätt: doppeltwirkend
Gripare funktion: parallell
Fasthållningskraft säkring: när du öppnar
Tips för att drift- och styrsystem medium: Oljat luftfilter (i ytterligare drift krävs)
Nav pro greppkäft: 10 mm
Konstruktivt struktur: sneda nivå
En kraftfull rörelse
Korrosionsbeständighet klass KBK: 2 - formig korrosion belastning
Massentragheitsmoment: 14,09 kgcm2
Max. Arbetsfrekvens grepp:< = 2 Hz
Max. Byte noggrannhet:< = 0,2 mm
Max. Gripkäftar spel sz:< = 0,02 mm
Max. Gripkäftar vinkel spel ax,ay:< = 0,1 deg
Max. Mått per extern fasthållnings finger: 445 g
Max. Ögonblick på gripkäftar mx statiskt: 70 Nm
Max. Ögonblick på gripkäftar my statiskt: 45 Nm
Max. Ögonblick på gripkäftar mz statiskt: 35 Nm
Min. Öppningstid vid 6 bar: 73 ms
Min. Stängningstid vid 6 bar: 157 ms
Nachschmierintervall element: 5 000 000 Mio SP
Pneumatisk anslutning: M5
Pneumatisk anslutning spärrfunktion luft: M5
Lägesdetektering: för avståndsbrytare
Produktvikt: 1 223 g
Rotation symmetri:< = 0,2 mm
Kapslingsklass: IP65
Omgivningstemperatur: 5 ... 60 °C
Material täckkåpa: höglegerat stål rostfri
Höljets material: aluminium
eloxerade
Material gripkäftar: stål
härdad
Material obs: RoHS-godkänd
Repeterbarhet grepp:< = 0,05 mm
