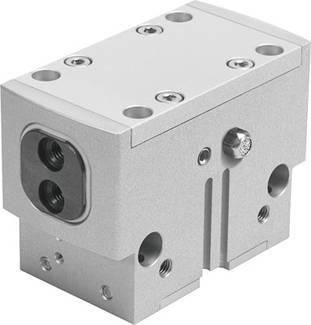

Liknande avbildning
FESTO 1132945 HGPD-35-A Parallellgrip Kapslingsmaterial: Aluminium 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (12 072,00 kr / stycken)
12 072,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Parallellgrip HGPD-35-A
Tekniska specifikationer
- Antal Greppkäft: 2
- Storlek: 35
- Montering: antingen:
- Invändig gänga och centreringshylsa
- Med genomgångsborrning och centreringshylsa
- Med genomgångsborrning och stift
- Med invändig gänga och stift
- Driftstryck 3 ... 8 bar
- Drifttryck spärrfunktion luft: 0 ... 0,5 bar
- Driftsmedium: tryckluft enligt ISO 8573-1:2010 [7:4:4]
- Montering: valfri position
- Funktionssätt: doppeltwirkend
- Total fasthållningskraft vid 6 bar öppna: 581 N
- Total fasthållningskraft vid 6 bar ansluter: 534 N
- Gripare funktion: parallell
- Fasthållningskraft pro gripkäftar vid 6 bar öppna: 291 N
- Fasthållningskraft pro gripkäftar vid 6 bar ansluter: 267 N
- Tips för att drift- och styrsystem medium: Oljat luftfilter (i ytterligare drift krävs)
- Nav pro greppkäft: 8 mm
- Konstruktivt struktur: sneda nivå
- En kraftfull rörelse
- Korrosionsbeständighet klass KBK: 2 - formig korrosion belastning
- Massentragheitsmoment: 3,56 kgcm2
- Max. Arbetsfrekvens grepp:< = 3 Hz
- Max. Byte noggrannhet:< = 0,2 mm
- Max. Gripkäftar spel sz:< = 0,02 mm
- Max. Gripkäftar vinkel spel ax,ay:< = 0,1 deg
- Max. Effekt vid gripkäftar fz statiskt: 750 N
- Max. Mått per extern fasthållnings finger: 278 g
- Max. Ögonblick på gripkäftar mx statiskt: 40 Nm
- Max. Ögonblick på gripkäftar my statiskt: 30 Nm
- Max. Ögonblick på gripkäftar mz statiskt: 25 Nm
- Min. Öppningstid vid 6 bar: 33 ms
- Min. Stängningstid vid 6 bar: 37 ms
- Nachschmierintervall element: 5 000 000 Mio SP
- Pneumatisk anslutning: M5
- Pneumatisk anslutning spärrfunktion luft: M5
- Lägesdetektering: för avståndsbrytare
- Produktvikt: 572 g
- Rotation symmetri:< = 0,2 mm
- Kapslingsklass: IP65
- Omgivningstemperatur: 5 ... 60 °C
- Material täckkåpa: höglegerat stål rostfri
- Höljets material: aluminium
- eloxerade
- Material gripkäftar: stål
- härdad
- Material obs: RoHS-godkänd
- Repeterbarhet grepp:< = 0,05 mm
- Driftmedium
Tryckluft
- Typ av produkt
Parallellgrip
- Kapslingsmaterial
Aluminium
- Anslutningstyp
M5
- Drifttryck (max.)
8 bar
- Drifttemperatur
5 °C (min)
- Min. drifttemperatur
5 °C
- Tillverkarnr.
1132945
- Driftstryck (min.)
3 bar
- Noggrannhet (+/-)
0.05 mm
- Vikt
572 g
- Medium
Tryckluft
IP65
- Max. omgivningstemperatur
+60 °C
- Min. omgivningstemperatur
+5 °C
- Verkningssätt
dubbelverkande
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2204571 FESTO 1132945 HGPD-35-A Parallellgrip Kapslingsmaterial: Aluminium 1 st
Fler intressanta produkter
(*Alla priser är exkl. moms.)
Conrad Electronic

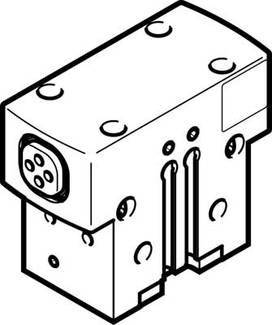

6 072,00 kr*

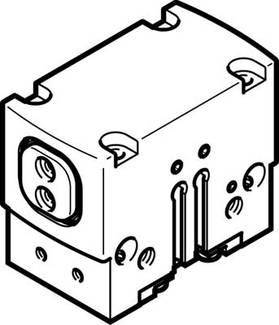

2 712,00 kr*
