Escha 8I/OM12-5P3T 8045647 Sensor/ställdon passiv M12 fördelare med metallgänga 1 st

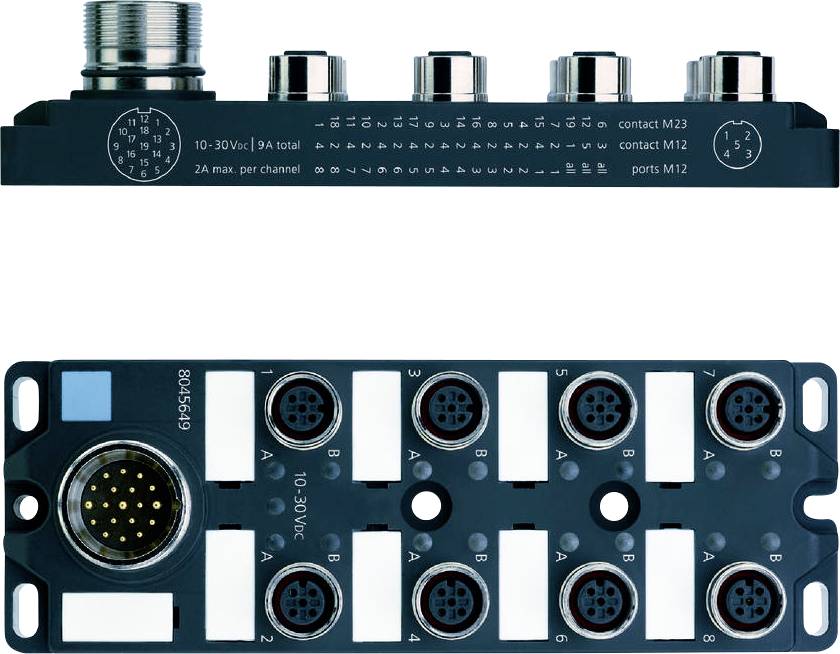

Industriell multikontaktmodul med en cirkulär M23-kontakt på sidan och flera M12-portar på ovansidan, märkta med spänningsklassningar.

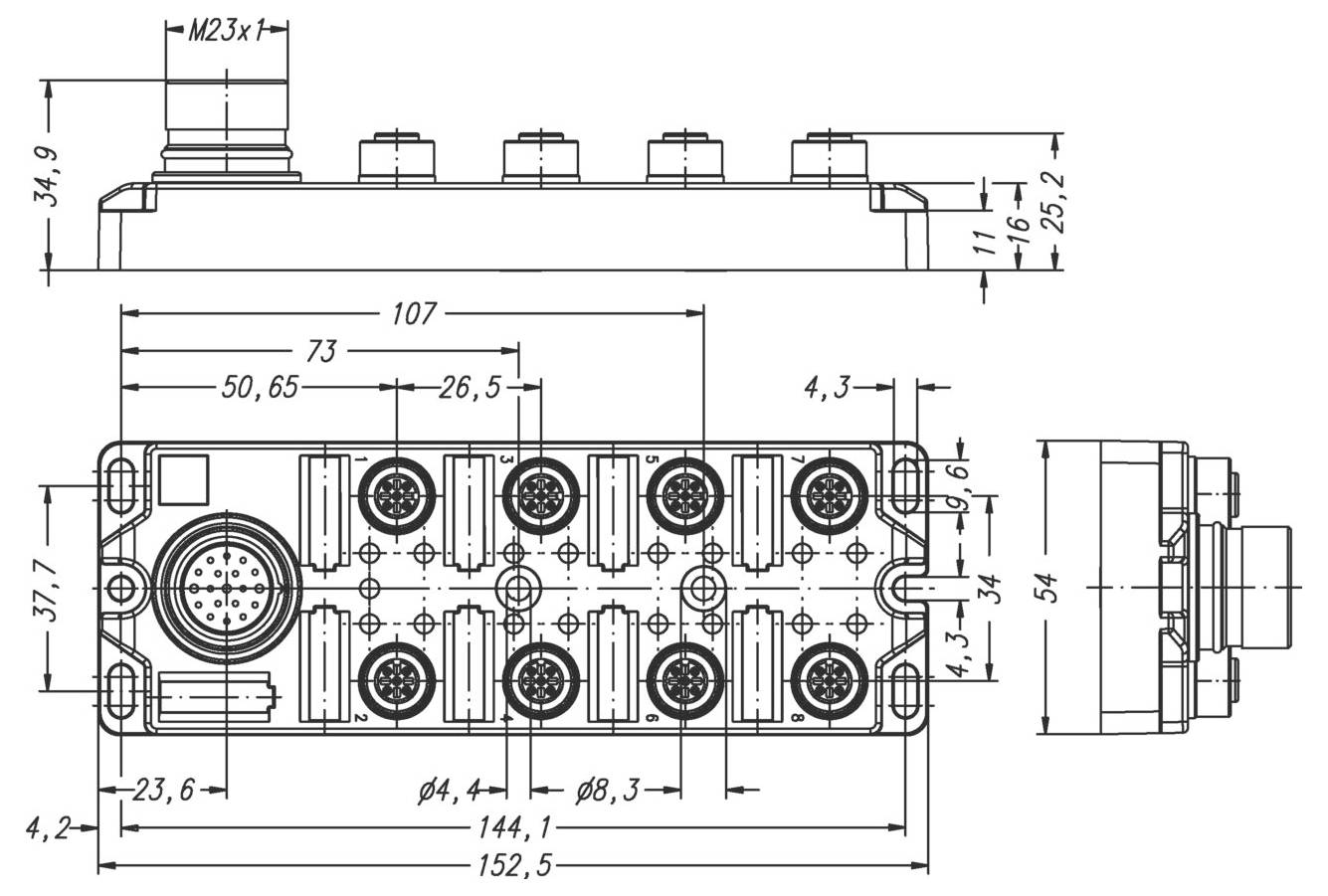

Teknisk diagram över ett flerportsanslutningsblock med detaljerade mått i millimeter, som visar vy uppifrån och från sidan.

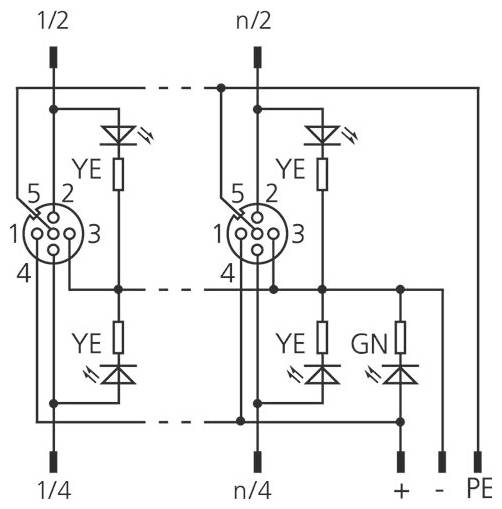

Denna schematiska diagram illustrerar en elektrisk krets med två cylindriska kontakter märkta 1/2 och n/2, inklusive dioder och resistorer.
1/3
Typ av produkt
Sensor/ställdon passiv
Antal signalplatser
8
Antal fördelare
8-polig
Typ
8I/OM12-5P3T
Huvudkabel
Nej
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Okänd leveranstid
Antal
Toal (952,00 kr / stycken)
952,00 kr
prav.tax.untaxed exkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Märkspänning: 30V
  • Isolationsmotstånd: ≥108 Ω
  • Material tätning (uttag): FPM/FKM
  • Material kontakter: Metall, CuZn, guldpläterad
  • Material kontaktbärare: Plast, pa, BK
  • Mekanisk livslängd >100 cykler
  • IEC 61076-2-101
  • Poltal 4+PE
  • Kapslingsklass (monterad) IP65, IP67
  • Tillåten strömbelastning per PIN (vid 40 °C): 2.0 A.
  • Omgivningstemperatur -30°C till +90°C.
  • Föroreningsgrad: 3
  • Kodning: A
  • Genomgångsmotstånd: 5 mΩ
  • Anslutningstyp: TOP
  • Kopplingslogik: PNP
  • Antal i/O-kortplatser: 8.0
  • Antal LED's 17.0
  • Visning av driftspänning: Lysdiod GN
  • I/O-fördelare: 8-faldig, M23, med anslutningskontakt
  • I/O-uttag: Uttag, M12
  • Materialhölje: Plast, pa, BK
  • Material gänginsats: Metall, CuZn
  • Omkopplingsstatusindikering: Led YE
  • Tillåten strömbelastning totalström 12.0 A.
  • Anslutningskontakt: M23, 19-polig
  • Material tätning, anslutningskontakt: Plast, FPM/FKM
  • Material flänshölje, anslutningskontakt: Metall, CuZn, förnicklad
  • Material kontakter, anslutningskontakt: Metall, CuZn, guldpläterad
  • Material kontaktbärare, anslutningskontakt: Plast, pa, BK
  • Mekanisk livslängd, >anslutningskontakt: 100 cykler
  • Poltal, anslutningskontakt: 19
  • Kapslingsklass, anslutningskontakt: IP65, IP67
Typ av produkt

Sensor/ställdon passiv

Antal signalplatser

8

Typ

8I/OM12-5P3T

Huvudkabel

Nej

Antal fördelare

8-polig

Statusdisplay

med LED

Signaltyp

PNP

Anslutning

M12-uttag

IP65

IP67

Strömtålighet per kortplats

2 A

Summaström, enkel inmatning

12 A

Max. temperatur

90 °C

Min. temperatur

-30 °C

Anslutningstyp (fördelardosa)

M12-hylsa

Höljematerial

Plast

Totalt antal poler

4

Tillverkarnr.

8045647

Innehåll

1 st

Antal poler

4

Strömbelastning (total)

12.0 A

Strömbelastning per I/O-signal

2.0 A

Dokument & nedladdningar

Datablad

Datablad 3553416 Escha 8I/OM12-5P3T 8045647 Sensor/ställdon passiv M12 fördelare med metallgänga 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3553416 Escha 8I/OM12-5P3T 8045647 Sensor/ställdon passiv M12 fördelare med metallgänga 1 st

Beskrivning

Escha standardanslutningstekniken står för mångfald, kvalitet och tillförlitlighet i skyddsklasserna IP67, IP68 och IP69. Tack vare olika former, kodningar och en mängd olika kabelkvaliteter finns en passande lösning för varje applikation. M8-, M12- eller M23-kontaktdon, RJ45- eller ventilkontakt - alla produkter har många ledningslängder. Praktisk T- och Y-fördelare, stickpropp för inbyggnad, adapter och i/O-modul möjliggör flexibel kabeldragning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
