Escha 8071794 Flänsstiftdon M12 Flänsstickkontakt 0.5 m Antal poler (RJ): 5 1 st Piece

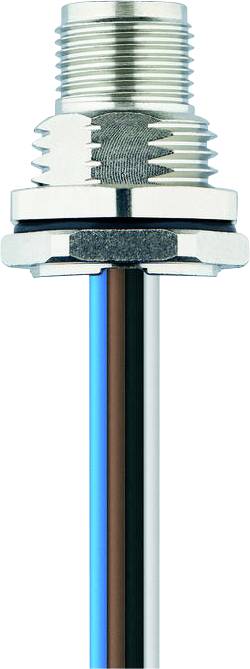

Närbild av en cylindrisk metallisk gängad kontakt ansluten till en kabel med blå, bruna och svarta ledningar, möjligen för elektronisk utrustning.

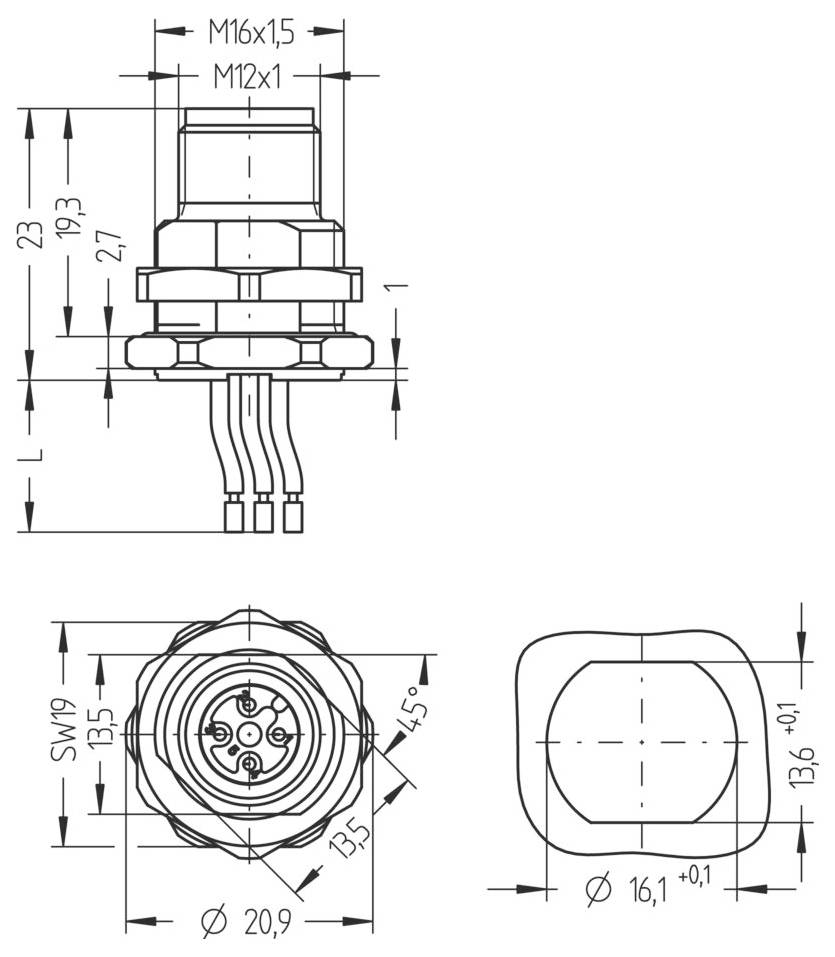

Teknisk ritning av en cirkulär 5-stifts kontakt. Inkluderar dimensioner: vy ovanifrån M16x1.5, M12x1; sidovy visar skruv- och stiftplacering.
1/2
Typ av produkt
Flänsstiftdon
Konstruktionsform
Flänsstickkontakt
Anslutningssida A
M12-kontakt, rak
Anslutningssida B
Kabel, öppna ändar
Antal poler
5
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Okänd leveranstid
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
167,20 kr
3
5% = 24,90 kr
158,90 kr
5
7% = 58,00 kr
155,60 kr
10
8% = 138,20 kr
153,38 kr
25
10% = 407,50 kr
150,90 kr
50
11% = 954,00 kr
148,12 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (167,20 kr / stycken)
167,20 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Märkspänning: 60V
  • Isolationsmotstånd: ≥108 Ω
  • Material kontakter: Metall, CuSn, guldpläterad
  • Material kontakthållare: Plast, pa GF, BK
  • Mekanisk livslängd >100 cykler
  • IEC 61076-2-101
  • Stiftbeläggning 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
  • Antal poler: 5
  • Kapslingsklass (monterad) IP65, IP67, IP68
  • Kontaktdon: Kontakt, rak, M12
  • Tillåten strömbelastning per PIN (vid 40 °C): 4.0 A.
  • Omgivningstemperatur -30°C till +90°C.
  • Föroreningsgrad: 3
  • LEDARFÄRGER: BN, WH, BU, BK, GY
  • Ledningstvärsnitt: 5 x 0,34 m²
  • Material ledarisolering: PVC
  • Kodning: A
  • Anslutningstyp: Trådanslutning
  • Fästgänga M16x1,5
  • Ersättning för 8027505
  • kabellängd: 0.5 m
  • Material flänshölje: Metall, CuZn, förnicklat
  • Material yttre tätning: NBR
  • Monteringsriktning: Bakväggsmontering (inkl. fästmutter)
  • Nyckelvidd fästmutter: SW19
Förpackningstyp

Piece

Typ

AL-FHM12SUA4.5-0,5/M16

Typ av produkt

Flänsstiftdon

Konstruktionsform

Flänsstickkontakt

Anslutningssida A

M12-kontakt, rak

Anslutningssida B

Kabel, öppna ändar

Antal poler

5

Kabellängd

0.5 m

Mantelmaterial

PVC

Nominell spänning

60 V

Nominell ström

4.0 A

Nominell ström - avrundad

4 A

Tvärsnittsarea (max.)

0.34 mm²

Trådtvärsnitt (Sensor-/ventilkablage)

0.34 mm²

Anslutning

Tråd

Gängtyp anslutningssida

M12

Gäng-typ kabelanslutning och montering

M16

Kodning

A

Kontaktmaterial

CuSn, guldpläterad

Typ av montering sensor-/ aktor-anslutningsteknik

Bakväggsmontering

max. Tvärsnitt

0.34 mm²

Min. temperatur

-30 °C

Max. temperatur

90 °C

Tillslutningssätt

Skruv

Tillverkarnr.

8071794

Innehåll

1 st

Dokument & nedladdningar

Datablad

Datablad 3553481 Escha 8071794 Flänsstiftdon M12 Flänsstickkontakt 0.5 m Antal poler (RJ): 5 1 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3553481 Escha 8071794 Flänsstiftdon M12 Flänsstickkontakt 0.5 m Antal poler (RJ): 5 1 st Piece

Beskrivning

Escha standardanslutningstekniken står för mångfald, kvalitet och tillförlitlighet i skyddsklasserna IP67, IP68 och IP69. Tack vare olika former, kodningar och en mängd olika kabelkvaliteter finns en passande lösning för varje applikation. M8-, M12- eller M23-kontaktdon, RJ45- eller ventilkontakt - alla produkter har många ledningslängder. Praktisk T- och Y-fördelare, stickpropp för inbyggnad, adapter och i/O-modul möjliggör flexibel kabeldragning.
