Escha 8071691 Flänshylsdon M16 Flänsanslutning 0.5 m Antal poler (RJ): 5 1 st Piece

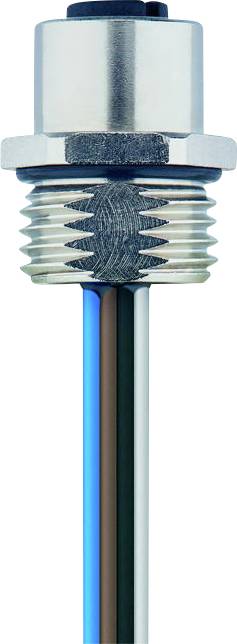

En metallisk sensor med två gängade sektioner och tre trådar som sträcker sig nedanför.

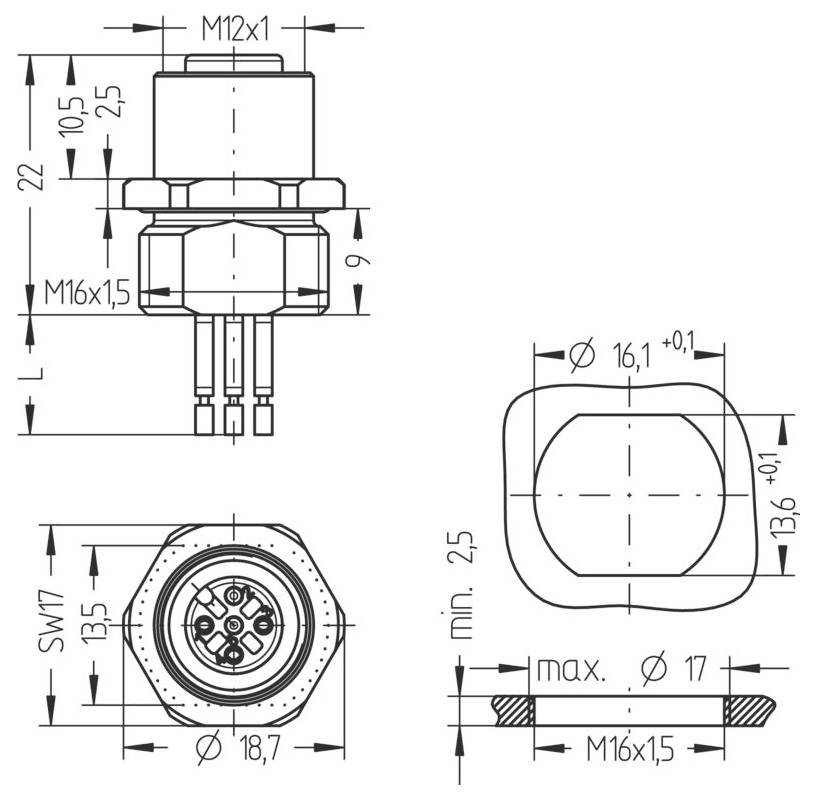

Teknisk ritning av en M12x1-kontakt, som visar dimensioner och specifikationer inklusive sidvy, bottenvyn och panelutskärningsdetaljer.
1/2
Typ av produkt
Flänshylsdon
Konstruktionsform
Flänsanslutning
Anslutningssida A
M12-hylsa, rak
Anslutningssida B
Kabel, öppna ändar
Antal poler
5
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tors 29 okt.
3 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
159,20 kr
3
6% = 26,40 kr
150,40 kr
5
8% = 61,70 kr
146,86 kr
10
9% = 146,60 kr
144,54 kr
25
11% = 432,50 kr
141,90 kr
50
13% = 1 011,50 kr
138,97 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (159,20 kr / stycken)
159,20 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Endast 3 Styck kvar på lager
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Märkspänning: 60V
  • Isolationsmotstånd: ≥108 Ω
  • Material tätning (uttag): FPM/FKM
  • Material kontakter: Metall, CuSn, guldpläterad
  • Material kontakthållare: Plast, pa GF, BK
  • Mekanisk livslängd >100 cykler
  • IEC 61076-2-101
  • Stiftbeläggning 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
  • Antal poler: 5
  • Kapslingsklass (monterad) IP65, IP67, IP68
  • Kontaktdon: Uttag, rak, M12
  • Tillåten strömbelastning per PIN (vid 40 °C): 4.0 A.
  • Omgivningstemperatur -30°C till +90°C.
  • Föroreningsgrad: 3
  • LEDARFÄRGER: BN, WH, BU, BK, GY
  • Ledningstvärsnitt: 5 x 0,34 m²
  • Material ledarisolering: PVC
  • Kodning: A
  • Anslutningstyp: Trådanslutning
  • Fästgänga M16x1,5
  • Ersättning för 8027519
  • kabellängd: 0.5 m
  • Material flänshölje: Metall, CuZn, förnicklat
  • Material yttre tätning: EPDM
  • Monteringsriktning: Framväggsmontering
Förpackningstyp

Piece

Typ

AL-FVM12KUA4.5-0,5/M16

Typ av produkt

Flänshylsdon

Konstruktionsform

Flänsanslutning

Anslutningssida A

M12-hylsa, rak

Anslutningssida B

Kabel, öppna ändar

Antal poler

5

Kabellängd

0.5 m

Nominell spänning

60 V

Nominell ström

4.0 A

Nominell ström - avrundad

4 A

Tvärsnittsarea (max.)

0.34 mm²

Trådtvärsnitt (Sensor-/ventilkablage)

0.34 mm²

Anslutning

Tråd

Gängtyp anslutningssida

M16

Gäng-typ kabelanslutning och montering

M16

Kodning

A

Kontaktmaterial

CuSn, guldpläterad

Typ av montering sensor-/ aktor-anslutningsteknik

Framväggsmontering

Min. temperatur

-30 °C

Max. temperatur

90 °C

Tillverkarnr.

8071691

Innehåll

1 st

Dokument & nedladdningar

Datablad

Datablad 3553480 Escha 8071691 Flänshylsdon M16 Flänsanslutning 0.5 m Antal poler (RJ): 5 1 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3553480 Escha 8071691 Flänshylsdon M16 Flänsanslutning 0.5 m Antal poler (RJ): 5 1 st Piece

Beskrivning

Escha standardanslutningstekniken står för mångfald, kvalitet och tillförlitlighet i skyddsklasserna IP67, IP68 och IP69. Tack vare olika former, kodningar och en mängd olika kabelkvaliteter finns en passande lösning för varje applikation. M8-, M12- eller M23-kontaktdon, RJ45- eller ventilkontakt - alla produkter har många ledningslängder. Praktisk T- och Y-fördelare, stickpropp för inbyggnad, adapter och i/O-modul möjliggör flexibel kabeldragning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
