Name: Escha 8051057 Sensor/ställdon-anslutningskabel M12 10.0 m Antal poler (RJ): 4 1 st
Brand: Escha
SKU: 3553445
Availability: BackOrder

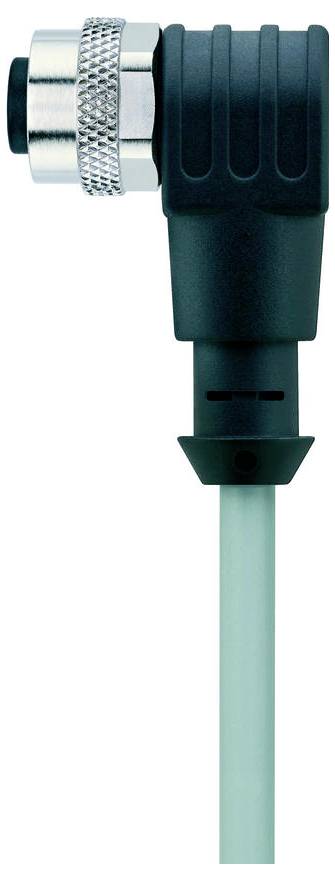

En närbild av en industriell kontakt med 90-graders vinkel, utrustad med ett skyddande hölje och en ljusgrön kabel som sträcker sig nedåt.

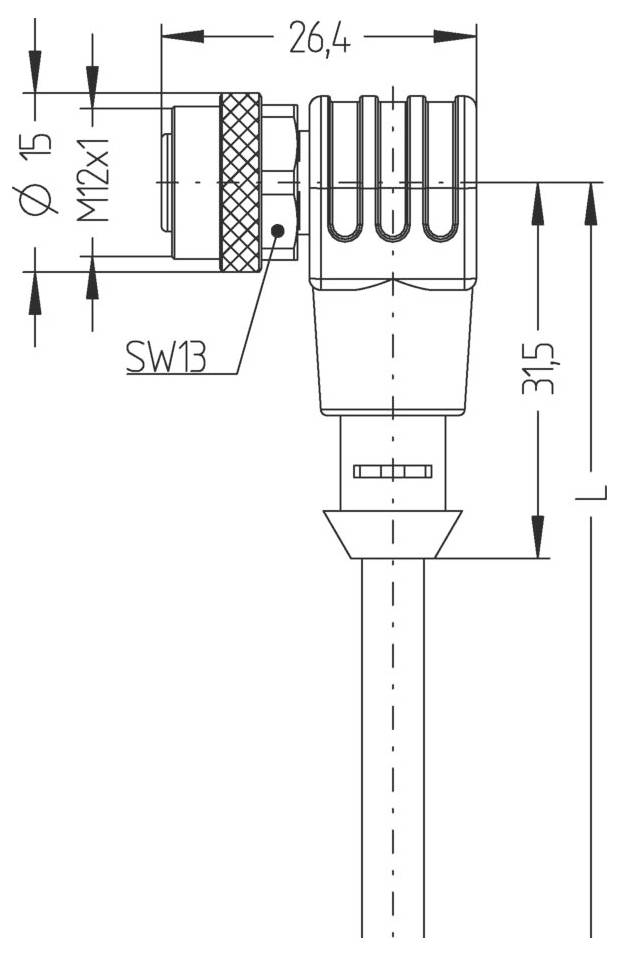

Teknisk ritning av en vinklad mekanisk kontakt, dimensioner inkluderade: längd 315 mm, bredd 26,4 mm, kontaktdiameter 15 mm, M12x1 gänga.

Blå cirkulär flödesschema med numrerade steg ett till fyra arrangerade medsols runt en central cirkel, med en pil som pekar nedåt.

1/3

Typ av produkt

Sensor/ställdon-anslutningskabel

Anslutningssida A

M12-hylsa, vinklad

Anslutningssida B

Kabel, öppna ändar

Antal poler

Kabellängd

10.0 m

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Okänd leveranstid

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (247,20 kr / stycken)

247,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Märkspänning: 250V
Isolationsmotstånd: ≥108 Ω
Material tätning (uttag): FPM/FKM
Material handtag: Plast, TPU, BK
Material kontakter: Metall, CuSn, guldpläterad
Material kontakthållare: Plast, TPU, BK
Mekanisk livslängd >100 cykler
IEC 61076-2-101
Stiftbeläggning 1 BN, 2 WH, 3 BU, 4 BK
Poltal 4
Kapslingsklass (monterad) IP65, IP67, IP68
Kontaktdon: Uttag, vinklad, M12
Tillåten strömbelastning per PIN (vid 40 °C): 4.0 A.
Omgivningstemperatur -30°C till +90°C.
Föroreningsgrad: 3
LEDARFÄRGER: BN, WH, BU, BK
Ledningstvärsnitt: 4 x 0,34 m²
Ytterdiameter hölje 4,50 mm
Speciella egenskaper: Bra beständighet mot olja och kemikalier, LABS-fri, ozonbeständig, återvinningsbar, RoHS-godkänd, syra- och alkalibeständig, saltvattenbeständig, UV-beständig
Böjradie (rörlig) 10 x Ø-ledning
Böjradie (fast) 5 x Ø-ledning
Ledningskvalitet P00, PVC
Kabeluppbyggnad 19 x 0,15 mm
Mantelfärg: GY, liknande RAL7040
Material ledarisolering: PVC
Material ledningsmantel: PVC
Nominell spänning ledning: ≤300 V.
Temperaturområde (rörligt): 0°C till +80°C.
Temperaturområde (fast) -25°C till +80°C.
Kodning: A
Genomgångsmotstånd: 5 mΩ
Ändkonfektion: Öppen kabelände
Material överdrag: Metall, CuZn, förnicklad

Typ: AL-WWAK4-10/P00

Typ av produkt: Sensor/ställdon-anslutningskabel

Anslutningssida A: M12-hylsa, vinklad

Anslutningssida B: Kabel, öppna ändar

Antal poler: 4

Kabellängd: 10.0 m

Mantelmaterial: PVC

Nominell spänning: 250 V

Nominell ström: 4.0 A

Nominell ström - avrundad: 4 A

Ytter-Ø: 4.50 mm

Trådtvärsnitt (Sensor-/ventilkablage): 0.34 mm²

Anslutning: M12-uttag

Gängtyp anslutningssida: M12

Gäng-typ kabelanslutning och montering: M12

Kodning: A

Kontaktmaterial: CuSn, guldpläterad

Kontaktyta: Guldpläterad

Egenskaper: ozonresistent

Min. temperatur: -30 °C

Max. temperatur: 90 °C

Tillverkarnr.: 8051057

Innehåll: 1 st

Kabel-Ø: 4.50 mm

Dokument & nedladdningar

Datablad

Datablad 3553445 Escha 8051057 Sensor/ställdon-anslutningskabel M12 10.0 m Antal poler (RJ): 4 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3553445 Escha 8051057 Sensor/ställdon-anslutningskabel M12 10.0 m Antal poler (RJ): 4 1 st

Beskrivning

PVC-kabel för användning inom reglerings-, styrteknik och sensorsystem. Lämplig för användning i torra utrymmen för förpackningsmaskiner och monterings- och produktionsteknik. Hög flexibilitet vid obelastad rörelse (villkorad dragkedjeanvändning möjlig). Särskilt lämpad för användning inom livsmedels- och dryckesindustrin.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
