Name: Escha 8048643 Sensor/ställdon-anslutningskabel M8 5.0 m Antal poler (RJ): 3 1 st
Brand: Escha
SKU: 3553439
Availability: BackOrder

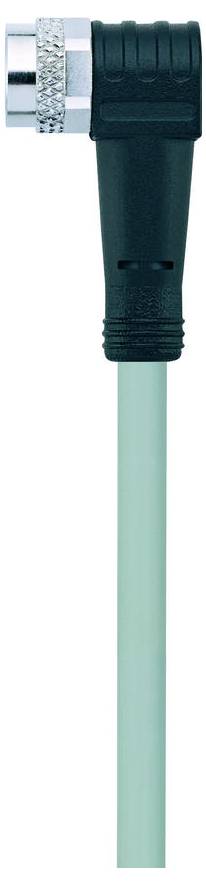

En grön kabel ansluten till en svart och silver vinkelkontakt, ofta använd för att överföra audio- eller videosignaler.

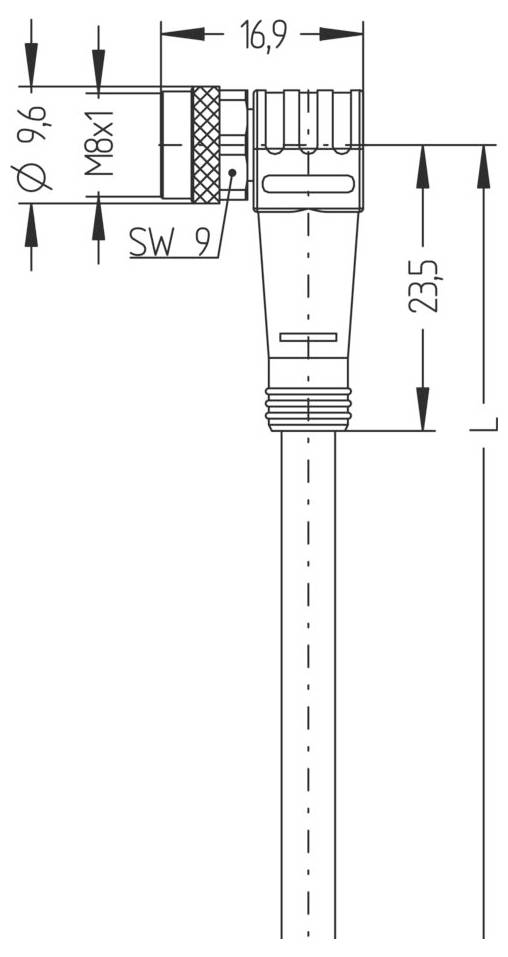

Teknisk ritning av en kontakt. Dimensioner markerade: Ø9,6, M8x1, SW9, 16,9, 23,5 och L. Visar detaljerad struktur och mått.

Tre numrerade cirklar (1, 3, 4) inuti en större cirkel med en nedåtriktad pil under, vilket antyder ett flöde eller en hierarki.

1/3

Typ av produkt

Sensor/ställdon-anslutningskabel

Anslutningssida A

M8-hylsa, vinklad

Anslutningssida B

Kabel, öppna ändar

Antal poler

Kabellängd

5.0 m

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Okänd leveranstid

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (135,20 kr / stycken)

135,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Märkspänning: 60V
Isolationsmotstånd: ≥108 Ω
Material tätning (uttag): FPM/FKM
Material handtag: Plast, TPU, BK
Material kontakter: Metall, CuSn, guldpläterad
Material kontakthållare: Plast, TPU, BK
Mekanisk livslängd >100 cykler
IEC 61076-2-104
Stiftbeläggning 1 BN, 3 BU, 4 BK
Antal poler: 3
Kapslingsklass (monterad) IP65, IP67, IP68
Kontaktdon: Uttag, vinklad, M8
Tillåten strömbelastning per PIN (vid 40 °C): 4.0 A.
Omgivningstemperatur -30°C till +90°C.
Föroreningsgrad: 3
LEDARFÄRGER: BN, BU, BK
Ledningstvärsnitt: 3 x 0,25 m²
Ytterdiameter hölje 4,00 mm
Speciella egenskaper: Bra beständighet mot olja och kemikalier, LABS-fri, ozonbeständig, återvinningsbar, RoHS-godkänd, syra- och alkalibeständig, saltvattenbeständig, UV-beständig
Böjradie (rörlig) 10 x Ø-ledning
Böjradie (fast) 5 x Ø-ledning
Ledningskvalitet P00, PVC
Kabeluppbyggnad 14 x 0,15 mm
Mantelfärg: GY, liknande RAL7040
Material ledarisolering: PVC
Material ledningsmantel: PVC
Nominell spänning ledning: ≤300 V.
Temperaturområde (rörligt): 0°C till +80°C.
Temperaturområde (fast) -25°C till +80°C.
Genomgångsmotstånd: 5 mΩ
Ändkonfektion: Öppen kabelände
Material överdrag: Metall, CuZn, förnicklad

Typ: AL-SWKP3-5/P00

Typ av produkt: Sensor/ställdon-anslutningskabel

Anslutningssida A: M8-hylsa, vinklad

Anslutningssida B: Kabel, öppna ändar

Antal poler: 3

Kabellängd: 5.0 m

Mantelmaterial: PVC

Nominell spänning: 60 V

Nominell ström: 4.0 A

Nominell ström - avrundad: 4 A

Ytter-Ø: 4.00 mm

Trådtvärsnitt (Sensor-/ventilkablage): 0.25 mm²

Anslutning: Öppna kabeländar

Gängtyp anslutningssida: M8

Kontaktmaterial: CuSn, guldpläterad

Kontaktyta: Guldpläterad

Egenskaper: ozonresistent

Min. temperatur: -30 °C

Max. temperatur: 90 °C

Tillverkarnr.: 8048643

Innehåll: 1 st

Kabel-Ø: 4.00 mm

Dokument & nedladdningar

Datablad

Datablad 3553439 Escha 8048643 Sensor/ställdon-anslutningskabel M8 5.0 m Antal poler (RJ): 3 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3553439 Escha 8048643 Sensor/ställdon-anslutningskabel M8 5.0 m Antal poler (RJ): 3 1 st

Beskrivning

PVC-kabel för användning inom reglerings-, styrteknik och sensorsystem. Lämplig för användning i torra utrymmen för förpackningsmaskiner och monterings- och produktionsteknik. Hög flexibilitet vid obelastad rörelse (villkorad dragkedjeanvändning möjlig). Särskilt lämpad för användning inom livsmedels- och dryckesindustrin.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
