Escha 8046992 Sensor/ställdon-anslutningskabel M12 10.0 m Antal poler (RJ): 8 1 st

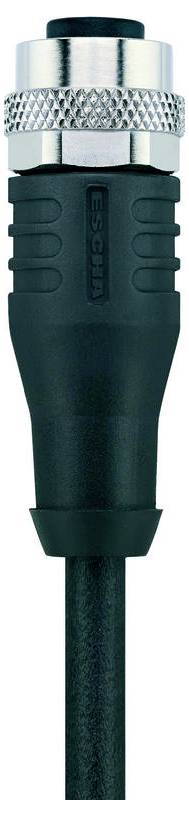

En närbild av en svart och silverfärgad koaxial pluggkontakt, som visar en texturerad grep på det svarta höljet och en metallring nära toppen.

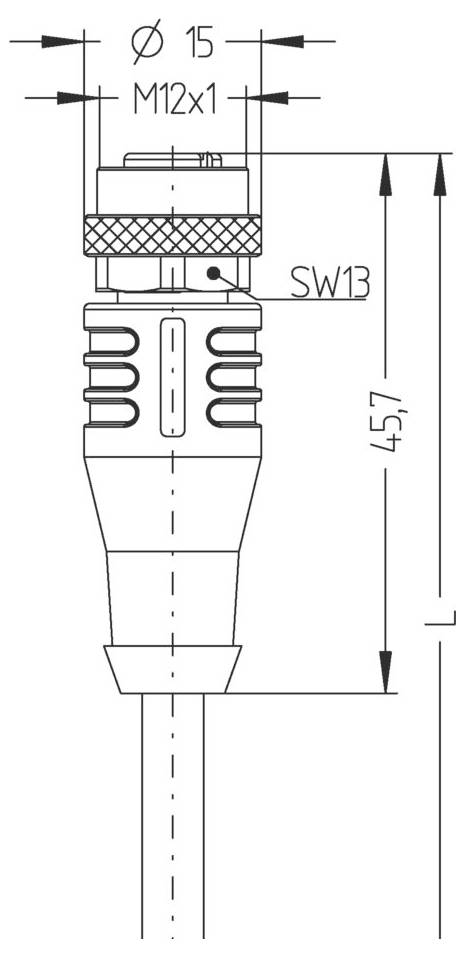

Teknisk ritning som visar dimensioner för en M12-kontakt, inklusive diameter (15 mm) och total längd (45,7 mm).
1/2
Typ av produkt
Sensor/ställdon-anslutningskabel
Anslutningssida A
M12-hylsa, rak
Anslutningssida B
Kabel, öppna ändar
Antal poler
8
Kabellängd
10.0 m
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Okänd leveranstid
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
600,00 kr
3
3% = 58,50 kr
580,50 kr
5
5% = 136,50 kr
572,70 kr
10
5% = 324,60 kr
567,54 kr
25
6% = 958,50 kr
561,66 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (600,00 kr / stycken)
600,00 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Märkspänning: 30V
  • Isolationsmotstånd: ≥108 Ω
  • Material tätning (uttag): FPM/FKM
  • Material handtag: Plast, TPU, BK
  • Material kontakter: Metall, CuZn, guldpläterad
  • Material kontakthållare: Plast, TPU, BK
  • Mekanisk livslängd >100 cykler
  • IEC 61076-2-101
  • Stiftbeläggning 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD
  • Poltal 8
  • Kapslingsklass (monterad) IP65, IP67, IP68
  • Kontaktdon: Uttag, rak, M12
  • Tillåten strömbelastning per PIN (vid 40 °C): 2.0 A.
  • Omgivningstemperatur -30°C till +90°C.
  • Föroreningsgrad: 3
  • LEDARFÄRGER: WH, BN, GN, YE, GY, PK, BU, RD
  • Ledningstvärsnitt: 8 x 0,25 m²
  • Ytterdiameter hölje 6,30 mm
  • Särskilda egenskaper: Flamhärdig, halogenfri, hydrolys-beständig, LASS-fri, oljebeständig, Ozonbeständig, återvinningsbar, RoHS-godkänd, syra- och alkalibeständig, kabelspår, beständig mot svetsloppor, saltvattenbeständig, silikonfri, torsionkompatibel, UV-beständig
  • Böjradie (rörlig) 12 x Ø-ledning
  • Böjradie (fast) 5 x Ø-ledning
  • Halogenfri: Ja
  • LEDNINGSKVALITET S370, PUR, UL
  • Kabeluppbyggnad 32 x 0,10 mm
  • Mantelfärg: BK, liknande RAL9005
  • Material ledarisolering: PP
  • Material, ledningsmantel: PUR
  • Nominell spänning ledning: ≤300 V.
  • Släpkedjekabel: ≥2 miljoner cykler Mio
  • Temperaturområde (släpkedja): -25°C…+60°C.
  • Temperaturområde (rörligt) -30°C till +90°C.
  • Temperaturområde (fast) -40°C till +90°C.
  • Torsion: +/-180°/m, ≥ 0,5 miljoner cykler Mio
  • Kodning: A
  • Genomgångsmotstånd: 5 mΩ
  • Ändkonfektion: Öppen kabelände
  • Material överdrag: Metall, CuZn, förnicklad
  • Skärmning: Ja
Typ

AL-WAKS8-10/S370

Typ av produkt

Sensor/ställdon-anslutningskabel

Anslutningssida A

M12-hylsa, rak

Anslutningssida B

Kabel, öppna ändar

Antal poler

8

Kabellängd

10.0 m

Mantelmaterial

PUR

Nominell spänning

30 V

Nominell ström

2.0 A

Nominell ström - avrundad

2 A

Ytter-Ø

6.30 mm

Trådtvärsnitt (Sensor-/ventilkablage)

0.25 mm²

Anslutning

M12-uttag

Gängtyp anslutningssida

M12

Gäng-typ kabelanslutning och montering

M12

Kabelfärg

Svart

Kodning

A

Kontaktmaterial

CuZn

Kontaktyta

Guldpläterad

max. Tvärsnitt

0.25 mm²

Area min.

0.25 mm²

Egenskaper

Kabelspår

Min. temperatur

-40 °C

Max. temperatur

+90 °C

Tillverkarnr.

8046992

Innehåll

1 st

Kabel-Ø

6.30 mm

Kabel-Ø till

6.30 mm

Kabel-Ø från

6.30 mm

Kabel-Ø-område

6.30 - 6.30 mm

Dokument & nedladdningar

Datablad

Datablad 3553429 Escha 8046992 Sensor/ställdon-anslutningskabel M12 10.0 m Antal poler (RJ): 8 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3553429 Escha 8046992 Sensor/ställdon-anslutningskabel M12 10.0 m Antal poler (RJ): 8 1 st

Beskrivning

Flexibel, silikon- och halogenfri styrledning, med hög mekanisk hållfasthet. Ledningen är kemikalie-, hydrolys- och mikroresistent. Släpkedjekabel är en böjningsradie på min. 10 x d möjlig. Tack vare dess svettresstoppning är ledningen mycket väl lämpad för flexibel användning inom robotteknik, verktygsmaskiner och skärande tillverkning. Ledningarna uppfyller kraven på UL och CSA (UL10493/20549; cULus). I skärmad utförande mycket goda EMC-egenskaper.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
