Escha 8046296 Anslutningskabel M12 10.0 m Antal poler (RJ): 5 1 st

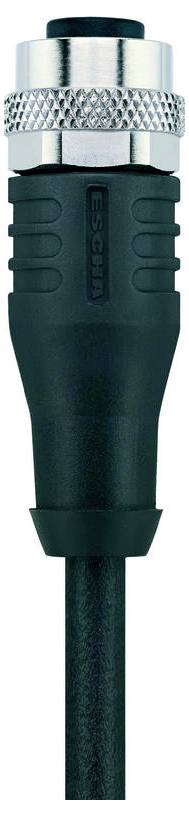

En närbild av en svart elektrisk kontakt med en metallisk spets och en strukturerad greppyta, som framhäver dess design och komponenter.

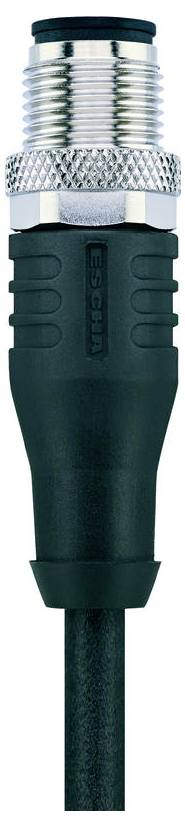

Svart cylindrisk kontakt med en metallgängad topp och märkt 'ESCHA'. Den verkar användas för elektriska eller datakopplingar.

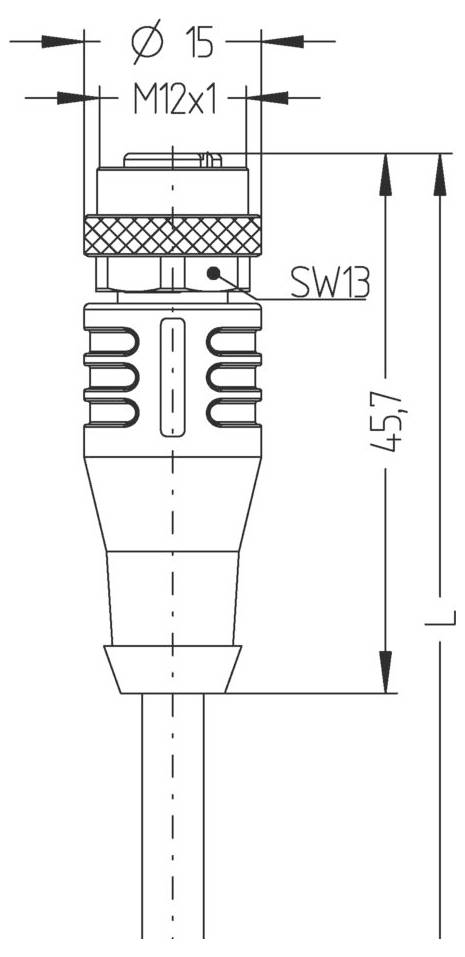

Diagram över en cylindrisk kontakt som visar dimensioner: diameter 15 mm, längd 45,7 mm, gänga M12x1 och spännvidd SW13.

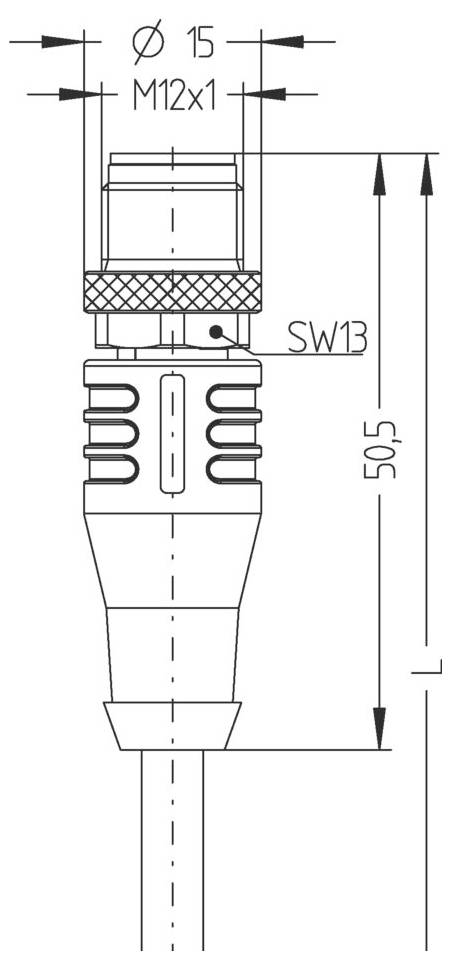

En teknisk ritning av en cylindrisk kontakt. Huvudsakliga dimensioner: ytterdiameter 15 mm, längd 50,5 mm, gänga M12x1, nyckelmått SW13.
1/4
Typ av produkt
Anslutningskabel
Anslutningssida A
M12-hylsa, rak
Anslutningssida B
M12-kontakt, rak
Antal poler
5
Kabellängd
10.0 m
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Okänd leveranstid
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
712,00 kr
3
3% = 59,16 kr
692,28 kr
5
4% = 138,10 kr
684,38 kr
10
5% = 329,00 kr
679,10 kr
25
5% = 970,00 kr
673,20 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (712,00 kr / stycken)
712,00 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Material tätning (uttag): FPM/FKM
  • LEDARFÄRGER: BN, WH, BU, BK, GY
  • Ledningstvärsnitt: 5 x 0,34 m²
  • Ytterdiameter hölje 5,60 mm
  • Särskilda egenskaper: Flamhärdig, halogenfri, hydrolys-beständig, LASS-fri, oljebeständig, Ozonbeständig, återvinningsbar, RoHS-godkänd, syra- och alkalibeständig, kabelspår, beständig mot svetsloppor, saltvattenbeständig, silikonfri, torsionkompatibel, UV-beständig
  • Böjradie (rörlig) 12 x Ø-ledning
  • Böjradie (fast) 5 x Ø-ledning
  • Halogenfri: Ja
  • LEDNINGSKVALITET S370, PUR, UL
  • Kabeluppbyggnad 42 x 0,10 mm
  • Mantelfärg: BK, liknande RAL9005
  • Material ledarisolering: PP
  • Material, ledningsmantel: PUR
  • Nominell spänning ledning: ≤300 V.
  • Släpkedjekabel: ≥3 miljoner cykler Mio
  • Temperaturområde (släpkedja): -25°C…+60°C.
  • Temperaturområde (rörligt) -30°C till +90°C.
  • Temperaturområde (fast) -40°C till +90°C.
  • Torsion: +/-180°/m, ≥ 0,5 miljoner cykler Mio
  • Skärmning: Ja
  • Märkspänning (sida A | sida B): 60V
  • Genomgångsmotstånd (sidan A | sida B): 5 mΩ
  • Isolationsmotstånd (sida A | sida B) ≥108 Ω
  • Material greppkropp (sida A | sida B): Plast, TPU, BK
  • Material kontakter (sida A | sida B): Metall, CuSn, guldpläterad
  • Material kontakthållare (sida A | sida B): Plast, TPU, BK
  • Material överdrag (sida A | sida B): Metall, CuZn, förnicklad
  • Mekanisk livslängd (sidan A | sida B) >: 100 cykler
  • Standarder (sidan A | sidan B): IEC 61076-2-101
  • PIN-beläggning (sida A | sida B): 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
  • Poltal (sida A | sida B) 5
  • Kapslingsklass (monterad) (sida A | sida B): IP65, IP67, IP68
  • Kontaktdon (sida A | sida B): Uttag, rak, M12;kontakt, rak, M12
  • Tillåten strömbelastning per PIN (vid 40 °C) (sidan A | sida B): 4.0 A.
  • Omgivningstemperatur (sida A | sida B) -30°C till +90°C.
  • Föroreningsgrad (sidan A | sida B): 3
  • Skärmning (sida A | sida B): Med skärmning
  • Kodning (sidan A | sida B): A
Typ

AL-WAKS4.5-10-AL-WASS4.5/S370

Typ av produkt

Anslutningskabel

Anslutningssida A

M12-hylsa, rak

Anslutningssida B

M12-kontakt, rak

Antal poler

5

Kabellängd

10.0 m

Mantelmaterial

PUR

Nominell spänning

60 V

Nominell ström

4.0 A

Nominell ström - avrundad

4 A

Tvärsnittsarea (max.)

0.34 mm²

Ytter-Ø

5.60 mm

Trådtvärsnitt (Sensor-/ventilkablage)

0.34 mm²

Anslutning

Jack

Gängtyp anslutningssida

M12

Gäng-typ kabelanslutning och montering

M12

Kodning

A

Kontaktmaterial

CuSn, guldpläterad

Egenskaper

Eldbeständig

Min. temperatur

-40 °C

Max. temperatur

+90 °C

Tillverkarnr.

8046296

Innehåll

1 st

Kabel-Ø

5.60 mm

Kabel-Ø till

5.60 mm

Kabel-Ø-område

5.60 mm (max)

Dokument & nedladdningar

Datablad

Datablad 3553422 Escha 8046296 Anslutningskabel M12 10.0 m Antal poler (RJ): 5 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3553422 Escha 8046296 Anslutningskabel M12 10.0 m Antal poler (RJ): 5 1 st

Beskrivning

Flexibel, silikon- och halogenfri styrledning, med hög mekanisk hållfasthet. Ledningen är kemikalie-, hydrolys- och mikroresistent. Släpkedjekabel är en böjningsradie på min. 10 x d möjlig. Tack vare dess svettresstoppning är ledningen mycket väl lämpad för flexibel användning inom robotteknik, verktygsmaskiner och skärande tillverkning. Ledningarna uppfyller kraven på UL och CSA (UL10493/20549; cULus). I skärmad utförande mycket goda EMC-egenskaper.
