Escha 8046240 Sensor/ställdon-anslutningskabel M12 10.0 m Antal poler (RJ): 5 1 st

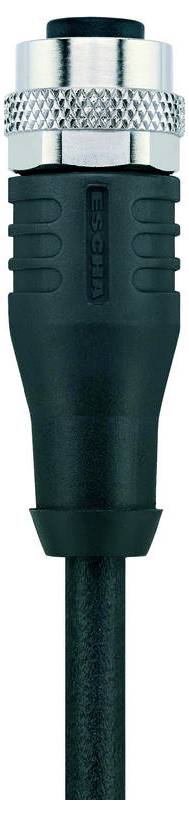

En svart kabel med en metallisk kontaktände, utrustad med texturerade greppavsnitt för enkel hantering, visas vertikalt mot en vit bakgrund.

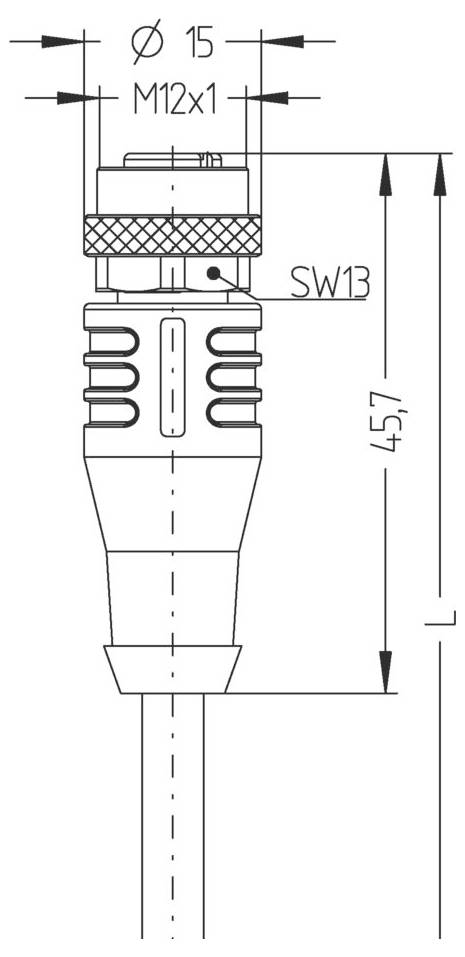

Teknisk ritning av en cylindrisk kontakt, märkt 'Ø 15', 'M12x1' och 'SW13', med en total längd på 45,7 mm.
1/2
Typ av produkt
Sensor/ställdon-anslutningskabel
Anslutningssida A
M12-hylsa, rak
Anslutningssida B
Kabel, öppna ändar
Antal poler
5
Kabellängd
10.0 m
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Okänd leveranstid
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
552,00 kr
3
3% = 53,82 kr
534,06 kr
5
5% = 125,55 kr
526,89 kr
10
5% = 298,60 kr
522,14 kr
25
6% = 881,75 kr
516,73 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (552,00 kr / stycken)
552,00 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Märkspänning: 60V
  • Isolationsmotstånd: ≥108 Ω
  • Material tätning (uttag): FPM/FKM
  • Material handtag: Plast, TPU, BK
  • Material kontakter: Metall, CuSn, guldpläterad
  • Material kontakthållare: Plast, TPU, BK
  • Mekanisk livslängd >100 cykler
  • IEC 61076-2-101
  • Stiftbeläggning 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
  • Antal poler: 5
  • Kapslingsklass (monterad) IP65, IP67, IP68
  • Kontaktdon: Uttag, rak, M12
  • Tillåten strömbelastning per PIN (vid 40 °C): 4.0 A.
  • Omgivningstemperatur -30°C till +90°C.
  • Föroreningsgrad: 3
  • LEDARFÄRGER: BN, WH, BU, BK, GY
  • Ledningstvärsnitt: 5 x 0,34 m²
  • Ytterdiameter hölje 5,60 mm
  • Särskilda egenskaper: Flamhärdig, halogenfri, hydrolys-beständig, LASS-fri, oljebeständig, Ozonbeständig, återvinningsbar, RoHS-godkänd, syra- och alkalibeständig, kabelspår, beständig mot svetsloppor, saltvattenbeständig, silikonfri, torsionkompatibel, UV-beständig
  • Böjradie (rörlig) 12 x Ø-ledning
  • Böjradie (fast) 5 x Ø-ledning
  • Halogenfri: Ja
  • LEDNINGSKVALITET S370, PUR, UL
  • Kabeluppbyggnad 42 x 0,10 mm
  • Mantelfärg: BK, liknande RAL9005
  • Material ledarisolering: PP
  • Material, ledningsmantel: PUR
  • Nominell spänning ledning: ≤300 V.
  • Släpkedjekabel: ≥3 miljoner cykler Mio
  • Temperaturområde (släpkedja): -25°C…+60°C.
  • Temperaturområde (rörligt) -30°C till +90°C.
  • Temperaturområde (fast) -40°C till +90°C.
  • Torsion: +/-180°/m, ≥ 0,5 miljoner cykler Mio
  • Kodning: A
  • Genomgångsmotstånd: 5 mΩ
  • Ändkonfektion: Öppen kabelände
  • Material överdrag: Metall, CuZn, förnicklad
  • Skärmning: Ja
Typ

AL-WAKS4.5-10/S370

Typ av produkt

Sensor/ställdon-anslutningskabel

Anslutningssida A

M12-hylsa, rak

Anslutningssida B

Kabel, öppna ändar

Antal poler

5

Kabellängd

10.0 m

Mantelmaterial

PUR

Nominell spänning

60 V

Nominell ström

4.0 A

Nominell ström - avrundad

4 A

Tvärsnittsarea (max.)

0.34 mm²

Ytter-Ø

5.60 mm

Trådtvärsnitt (Sensor-/ventilkablage)

0.34 mm²

Anslutning

Jack

Gängtyp anslutningssida

M12

Gäng-typ kabelanslutning och montering

M12

Kodning

A

Kontaktmaterial

CuSn, guldpläterad

max. Tvärsnitt

0.34 mm²

Egenskaper

Halogenfri

Min. temperatur

-40 °C

Max. temperatur

90 °C

Tillverkarnr.

8046240

Innehåll

1 st

Kabel-Ø

5.60 mm

Dokument & nedladdningar

Datablad

Datablad 3553420 Escha 8046240 Sensor/ställdon-anslutningskabel M12 10.0 m Antal poler (RJ): 5 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3553420 Escha 8046240 Sensor/ställdon-anslutningskabel M12 10.0 m Antal poler (RJ): 5 1 st

Beskrivning

Flexibel, silikon- och halogenfri styrledning, med hög mekanisk hållfasthet. Ledningen är kemikalie-, hydrolys- och mikroresistent. Släpkedjekabel är en böjningsradie på min. 10 x d möjlig. Tack vare dess svettresstoppning är ledningen mycket väl lämpad för flexibel användning inom robotteknik, verktygsmaskiner och skärande tillverkning. Ledningarna uppfyller kraven på UL och CSA (UL10493/20549; cULus). I skärmad utförande mycket goda EMC-egenskaper.
