Name: Escha 8045239 Sensor/ställdon-anslutningskabel 10.0 m Antal poler (RJ): 4 1 st
Brand: Escha
SKU: 3553415
Availability: BackOrder

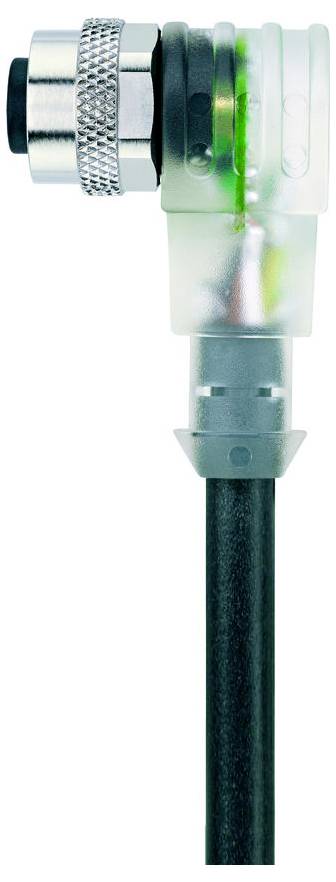

En närbild av en mekanisk kontakt med en räfflad metallring och en kabel ansluten, som visar grön intern kabeldragning.

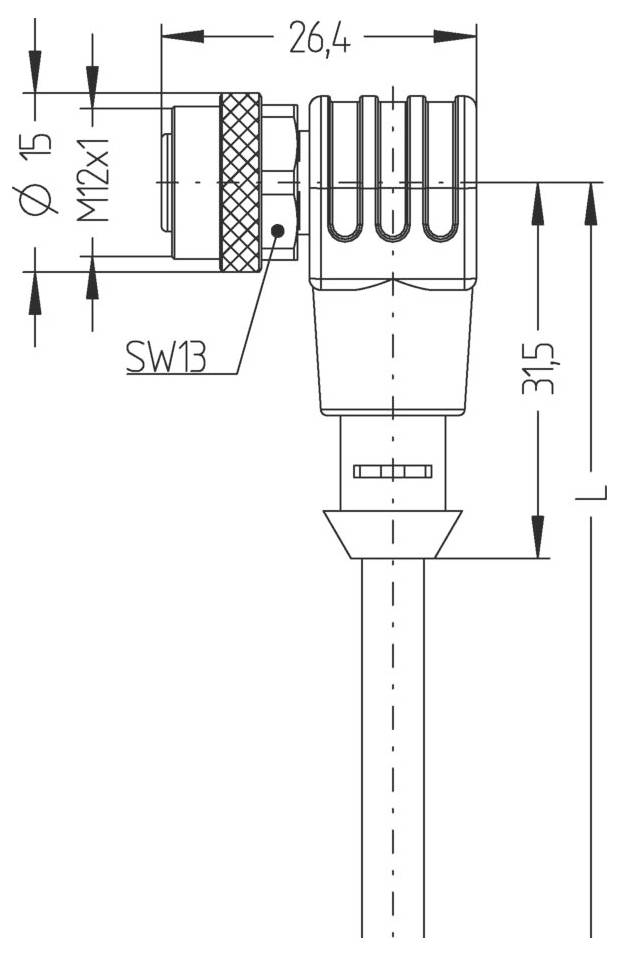

Teknisk teckning av en cylindrisk kontakt med dimensioner: diameter 15, längd 315, bredd 26,4 och gänga M12x1.

Cirkeldiagram med fyra numrerade sektioner ordnade runt en central cirkel, pilar som pekar mot en utgång längst ner.

1/3

Typ av produkt

Sensor/ställdon-anslutningskabel

Anslutningssida A

M12-hylsa, vinklad

Anslutningssida B

Kabel, öppna ändar

Antal poler

Kabellängd

10.0 m

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Okänd leveranstid

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (375,20 kr / stycken)

375,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Märkspänning: 30V
Isolationsmotstånd: ≥108 Ω
Material tätning (uttag): FPM/FKM
Material, greppkropp: Plast, TPU, transparent
Material kontakter: Metall, CuZn, guldpläterad
Material kontakthållare: Plast, TPU, BK
Mekanisk livslängd >100 cykler
IEC 61076-2-101
Stiftbeläggning 1 BN, 2 WH, 3 BU, 4 BK
Poltal 4
Kapslingsklass (monterad) IP65, IP67, IP68
Kontaktdon: Uttag, vinklad, M12, med LED
Tillåten strömbelastning per PIN (vid 40 °C): 4.0 A.
Omgivningstemperatur -30°C till +90°C.
Föroreningsgrad: 3
LEDARFÄRGER: BN, WH, BU, BK
Ledningstvärsnitt: 4 x 0,34 m²
Ytterdiameter hölje 4,70 mm
Särskilda egenskaper: Flamhärdig, halogenfri, hydrolys-beständig, LASS-fri, oljebeständig, Ozonbeständig, återvinningsbar, RoHS-godkänd, syra- och alkalibeständig, kabelspår, beständig mot svetsloppor, saltvattenbeständig, silikonfri, torsionkompatibel, UV-beständig
Böjradie (rörlig) 10 x Ø-ledning
Böjradie (fast) 5 x Ø-ledning
Halogenfri: Ja
LEDNINGSKVALITET S370, PUR, UL
Kabeluppbyggnad 42 x 0,10 mm
Mantelfärg: BK, liknande RAL9005
Material ledarisolering: PP
Material, ledningsmantel: PUR
Nominell spänning ledning: ≤300 V.
Släpkedjekabel: 5 miljoner cykler Mio
Temperaturområde (släpkedja): -25°C…+60°C.
Temperaturområde (rörligt) -30°C till +90°C.
Temperaturområde (fast) -40°C till +90°C.
Torsion: +/-360°/m, ≥ 2 miljoner cykler Mio
Kodning: A
Genomgångsmotstånd: 5 mΩ
Ändkonfektion: Öppen kabelände
Material överdrag: Metall, CuZn, förnicklad
Kopplingslogik: PNP
Visning av driftspänning: Lysdiod GN
Omkopplingsstatusindikering: Led YE

Typ: AL-WWAK4P2-10/S370

Typ av produkt: Sensor/ställdon-anslutningskabel

Anslutningssida A: M12-hylsa, vinklad

Anslutningssida B: Kabel, öppna ändar

Antal poler: 4

Kabellängd: 10.0 m

Nominell spänning: 30 V

Nominell ström: 4.0 A

Nominell ström - avrundad: 4 A

Kodning: A

Kontaktmaterial: CuZn

Tillverkarnr.: 8045239

Innehåll: 1 st

Dokument & nedladdningar

Datablad

Datablad 3553415 Escha 8045239 Sensor/ställdon-anslutningskabel 10.0 m Antal poler (RJ): 4 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3553415 Escha 8045239 Sensor/ställdon-anslutningskabel 10.0 m Antal poler (RJ): 4 1 st

Beskrivning

Flexibel, silikon- och halogenfri styrledning, med hög mekanisk hållfasthet. Ledningen är kemikalie-, hydrolys- och mikroresistent. Släpkedjekabel är en böjningsradie på min. 10 x d möjlig. Tack vare dess svettresstoppning är ledningen mycket väl lämpad för flexibel användning inom robotteknik, verktygsmaskiner och skärande tillverkning. Ledningarna uppfyller kraven på UL och CSA (UL10493/20549; cULus).
