Escha 8044951 Anslutningskabel M12 3.0 m Antal poler (RJ): 4 1 st

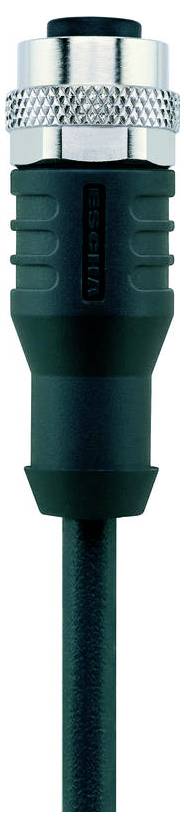

En närbild av en svart och silver elektrisk kabelkontakt med en texturerad greppyta, vanligen använd för säkra och exakta anslutningar.

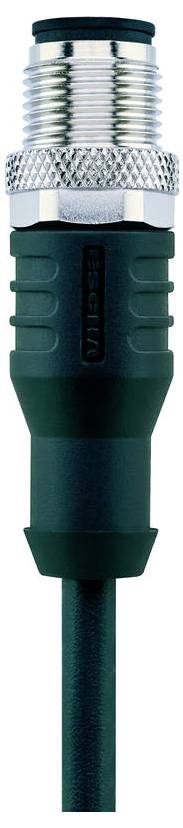

En svart och silver M12 cirkulär industriell kontakt med skruvlåsningsmekanik, vanligt förekommande för sensoranslutningar i automationssystem.

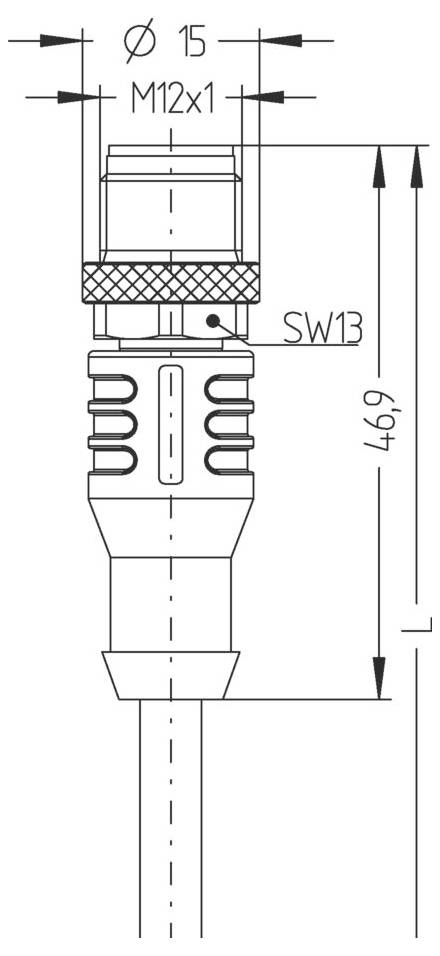

'Teknisk ritning av en M12x1-kontakt, diameter 15 mm, höjd 46,9 mm, med räfflat grepp, märkt SW13 för spannarens storlek.'
'Teknisk ritning av en cylindrisk kontakt som visar dimensioner: diameter 15 mm, M12x1 gängning, SW13, längd 49 mm.'
1/4
Typ av produkt
Anslutningskabel
Plug-standard
Sensorikkontaktanslutning
Anslutningssida A
M12-hylsa, rak
Anslutningssida B
M12-kontakt, rak
Antal poler
4
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Okänd leveranstid
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
263,20 kr
3
4% = 34,35 kr
251,75 kr
5
6% = 80,15 kr
247,17 kr
10
7% = 190,60 kr
244,14 kr
25
9% = 562,50 kr
240,70 kr
50
10% = 1 316,00 kr
236,88 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (263,20 kr / stycken)
263,20 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Material tätning (uttag): FPM/FKM
  • LEDARFÄRGER: BN, WH, BU, BK
  • Ledningstvärsnitt: 4 x 0,34 m²
  • Ytterdiameter hölje 4,70 mm
  • Särskilda egenskaper: Flamhärdig, halogenfri, hydrolys-beständig, LASS-fri, oljebeständig, Ozonbeständig, återvinningsbar, RoHS-godkänd, syra- och alkalibeständig, kabelspår, beständig mot svetsloppor, saltvattenbeständig, silikonfri, torsionkompatibel, UV-beständig
  • Böjradie (rörlig) 10 x Ø-ledning
  • Böjradie (fast) 5 x Ø-ledning
  • Halogenfri: Ja
  • LEDNINGSKVALITET S370, PUR, UL
  • Kabeluppbyggnad 42 x 0,10 mm
  • Mantelfärg: BK, liknande RAL9005
  • Material ledarisolering: PP
  • Material, ledningsmantel: PUR
  • Nominell spänning ledning: ≤300 V.
  • Släpkedjekabel: 5 miljoner cykler Mio
  • Temperaturområde (släpkedja): -25°C…+60°C.
  • Temperaturområde (rörligt) -30°C till +90°C.
  • Temperaturområde (fast) -40°C till +90°C.
  • Torsion: +/-360°/m, ≥ 2 miljoner cykler Mio
  • Märkspänning (sida A | sida B): 250V
  • Genomgångsmotstånd (sidan A | sida B): 5 mΩ
  • Isolationsmotstånd (sida A | sida B) ≥108 Ω
  • Material greppkropp (sida A | sida B): Plast, TPU, BK
  • Material kontakter (sida A | sida B): Metall, CuSn, guldpläterad
  • Material kontakthållare (sida A | sida B): Plast, TPU, BK
  • Material överdrag (sida A | sida B): Metall, CuZn, förnicklad
  • Mekanisk livslängd (sidan A | sida B) >: 100 cykler
  • Standarder (sidan A | sidan B): IEC 61076-2-101
  • Stiftbeläggning (sida A | sida B): 1 BN, 2 WH, 3 BU, 4 BK
  • Poltal (sida A | sida B) 4
  • Kapslingsklass (monterad) (sida A | sida B): IP65, IP67, IP68
  • Kontaktdon (sida A | sida B): Uttag, rak, M12;kontakt, rak, M12
  • Tillåten strömbelastning per PIN (vid 40 °C) (sidan A | sida B): 4.0 A.
  • Omgivningstemperatur (sida A | sida B) -30°C till +90°C.
  • Föroreningsgrad (sidan A | sida B): 3
  • Kodning (sidan A | sida B): A
Typ

AL-WAK4-3-AL-WAS4/S370

Typ av produkt

Anslutningskabel

Plug-standard

Sensorikkontaktanslutning

Anslutningssida A

M12-hylsa, rak

Anslutningssida B

M12-kontakt, rak

Antal poler

4

Kabellängd

3.0 m

Mantelmaterial

PUR

Nominell spänning

250 V

Nominell ström

4.0 A

Nominell ström - avrundad

4 A

Ytter-Ø

4.70 mm

Trådtvärsnitt (Sensor-/ventilkablage)

0.34 mm²

Anslutning

Anslutning

Jack

Gängtyp anslutningssida

M12

Gäng-typ kabelanslutning och montering

M12

Kodning

A

Kontaktmaterial

CuSn, guldpläterad

Egenskaper

Halogenfri

Kabelspår

Eldbeständig

UV-beständig

hydrosylbeständig

oljebeständig

Beständig mot svetsloppor

Syra- och alkalibeständig

Torsionkompatibel

Silikonfri

återvinningsbar

saltvattenbeständig

ozonresistent

Visa mer
Min. temperatur

-40 °C

Max. temperatur

90 °C

Tillverkarnr.

8044951

Innehåll

1 st

Dokument & nedladdningar

Datablad

Datablad 3553412 Escha 8044951 Anslutningskabel M12 3.0 m Antal poler (RJ): 4 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3553412 Escha 8044951 Anslutningskabel M12 3.0 m Antal poler (RJ): 4 1 st

Beskrivning

Flexibel, silikon- och halogenfri styrledning, med hög mekanisk hållfasthet. Ledningen är kemikalie-, hydrolys- och mikroresistent. Släpkedjekabel är en böjningsradie på min. 10 x d möjlig. Tack vare dess svettresstoppning är ledningen mycket väl lämpad för flexibel användning inom robotteknik, verktygsmaskiner och skärande tillverkning. Ledningarna uppfyller kraven på UL och CSA (UL10493/20549; cULus).
