Escha 8044054 Anslutningskabel M12 5.0 m Antal poler (RJ): 5 1 st

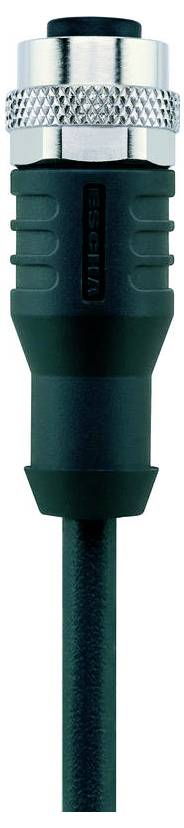

En närbild av en svart ljudkabelkontakt med en texturerad metalltipp och räfflat gummigrepp, designad för säkra anslutningar till ljudutrustning.

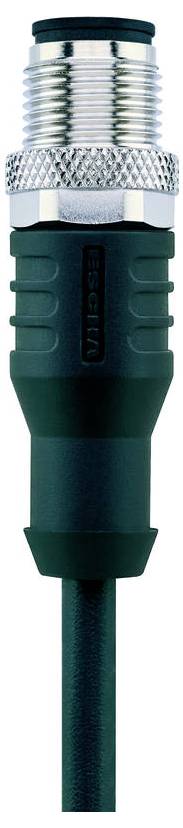

En svart industriell kabelkontakt med metallisk och räfflad grip, konstruerad för säkra elektriska anslutningar i olika utrustningsinstallationer.

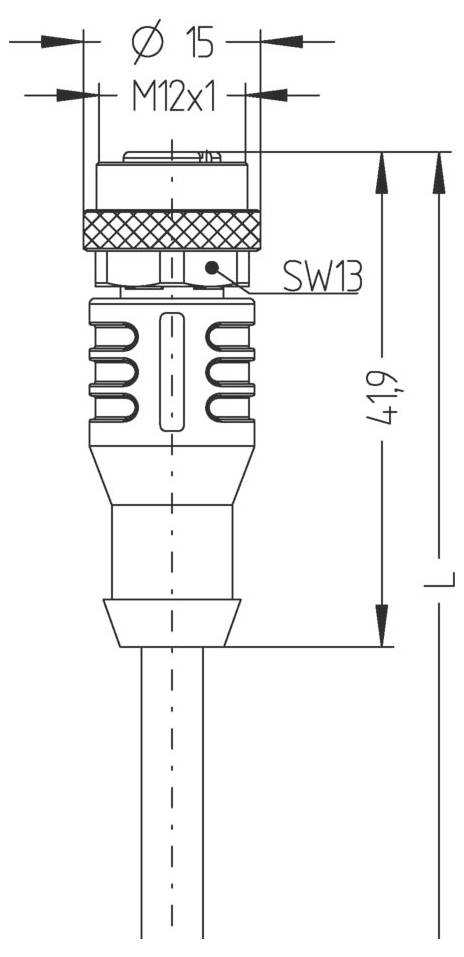

Teknisk ritning av en kontakt med M12x1-gänga, 15 mm diameter och SW13-märkning. Total längd är 41,9 mm. Detaljerad linjeritning.

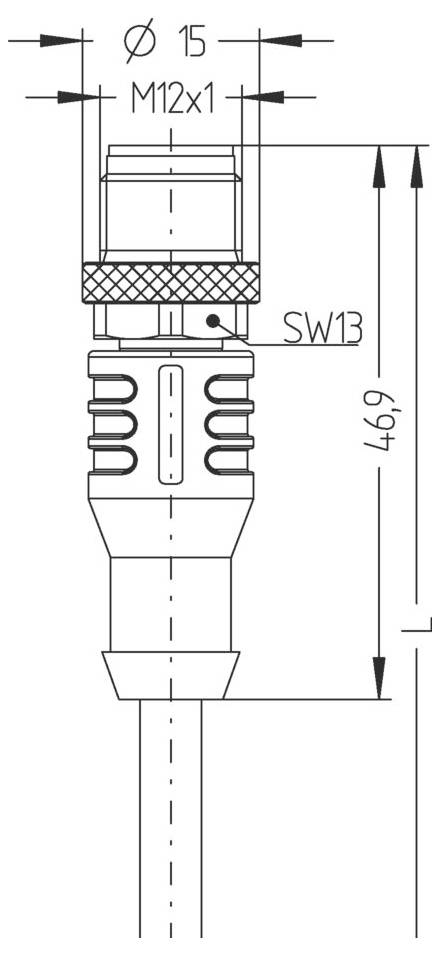

Teknisk ritning av en cylindrisk kontakt märkt med 15 mm diameter och M12x1-gänga, som visar en längd markerad som 4,69.
1/4
Typ av produkt
Anslutningskabel
Anslutningssida A
M12-hylsa, rak
Anslutningssida B
M12-kontakt, rak
Antal poler
5
Kabellängd
5.0 m
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Okänd leveranstid
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
367,20 kr
3
3% = 35,82 kr
355,26 kr
5
5% = 83,50 kr
350,50 kr
10
5% = 198,60 kr
347,34 kr
25
6% = 586,50 kr
343,74 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (367,20 kr / stycken)
367,20 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Material tätning (uttag): FPM/FKM
  • LEDARFÄRGER: BN, WH, BU, BK, GY
  • Ledningstvärsnitt: 5 x 0,34 m²
  • Ytterdiameter hölje 5,20 mm
  • Särskilda egenskaper: Flamhärdig, halogenfri, hydrolys-beständig, LASS-fri, oljebeständig, Ozonbeständig, återvinningsbar, RoHS-godkänd, syra- och alkalibeständig, kabelspår, beständig mot svetsloppor, saltvattenbeständig, silikonfri, torsionkompatibel, UV-beständig
  • Böjradie (rörlig) 10 x Ø-ledning
  • Böjradie (fast) 5 x Ø-ledning
  • Halogenfri: Ja
  • LEDNINGSKVALITET S370, PUR, UL
  • Kabeluppbyggnad 42 x 0,10 mm
  • Mantelfärg: BK, liknande RAL9005
  • Material ledarisolering: PP
  • Material, ledningsmantel: PUR
  • Nominell spänning ledning: ≤300 V.
  • Släpkedjekabel: 3 miljoner cykler Mio
  • Temperaturområde (släpkedja): -25°C…+60°C.
  • Temperaturområde (rörligt) -30°C till +90°C.
  • Temperaturområde (fast) -40°C till +90°C.
  • Torsion: +/-180 < °/m, 1 Mio. Cykler
  • Märkspänning (sida A | sida B): 60V
  • Genomgångsmotstånd (sidan A | sida B): 5 mΩ
  • Isolationsmotstånd (sida A | sida B) ≥108 Ω
  • Material greppkropp (sida A | sida B): Plast, TPU, BK
  • Material kontakter (sida A | sida B): Metall, CuSn, guldpläterad
  • Material kontakthållare (sida A | sida B): Plast, TPU, BK
  • Material överdrag (sida A | sida B): Metall, CuZn, förnicklad
  • Mekanisk livslängd (sidan A | sida B) >: 100 cykler
  • Standarder (sidan A | sidan B): IEC 61076-2-101
  • PIN-beläggning (sida A | sida B): 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
  • Poltal (sida A | sida B) 5
  • Kapslingsklass (monterad) (sida A | sida B): IP65, IP67, IP68
  • Kontaktdon (sida A | sida B): Uttag, rak, M12;kontakt, rak, M12
  • Tillåten strömbelastning per PIN (vid 40 °C) (sidan A | sida B): 4.0 A.
  • Omgivningstemperatur (sida A | sida B) -30°C till +90°C.
  • Föroreningsgrad (sidan A | sida B): 3
  • Kodning (sidan A | sida B): A
Typ

AL-WAK4.5-5-AL-WAS4.5/S370

Typ av produkt

Anslutningskabel

Anslutningssida A

M12-hylsa, rak

Anslutningssida B

M12-kontakt, rak

Antal poler

5

Kabellängd

5.0 m

Mantelmaterial

PUR

Nominell spänning

60 V

Nominell ström

4.0 A

Nominell ström - avrundad

4 A

Tvärsnittsarea (max.)

0.34 mm²

Ytter-Ø

5.20 mm

Trådtvärsnitt (Sensor-/ventilkablage)

0.34 mm²

Anslutning

M12-uttag

Gängtyp anslutningssida

M12

Gäng-typ kabelanslutning och montering

M12

Kodning

A

Kontaktmaterial

CuSn, guldpläterad

max. Tvärsnitt

0.34 mm²

Area min.

0.34 mm²

Egenskaper

Kabelspår

Min. temperatur

-40 °C

Max. temperatur

+90 °C

Tillverkarnr.

8044054

Innehåll

1 st

Kabel-Ø

5.20 mm

Kabel-Ø till

5.20 mm

Kabel-Ø-område

5.20 mm (max)

Dokument & nedladdningar

Datablad

Datablad 3553410 Escha 8044054 Anslutningskabel M12 5.0 m Antal poler (RJ): 5 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3553410 Escha 8044054 Anslutningskabel M12 5.0 m Antal poler (RJ): 5 1 st

Beskrivning

Flexibel, silikon- och halogenfri styrledning, med hög mekanisk hållfasthet. Ledningen är kemikalie-, hydrolys- och mikroresistent. Släpkedjekabel är en böjningsradie på min. 10 x d möjlig. Tack vare dess svettresstoppning är ledningen mycket väl lämpad för flexibel användning inom robotteknik, verktygsmaskiner och skärande tillverkning. Ledningarna uppfyller kraven på UL och CSA (UL10493/20549; cULus).

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
