Escha 8044041 Anslutningskabel M12 2.0 m Antal poler (RJ): 4 1 st

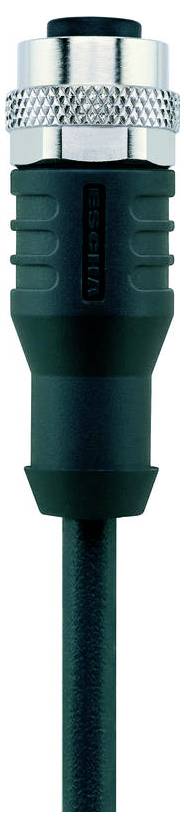

En närbild av en svart rektangulär kontaktplugg med metalliska element och grepp-struktur, sannolikt avsedd för audio- eller elektronisk utrustning.

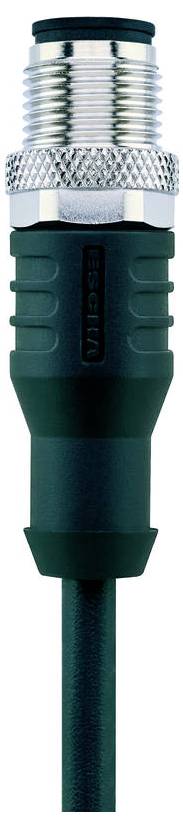

En närbild av en svart industriell kontakt med en metallgängad koppling, använd för säkra och robusta elektriska anslutningar.

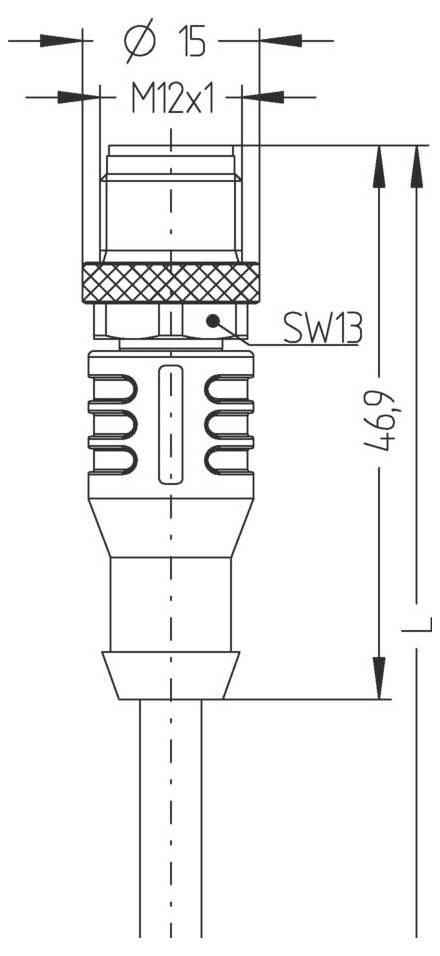

Teknisk ritning av en kontakt med dimensioner märkta. Diameter är 15 mm, längd är 46,9 mm, gängstorlek är M12x1, och nyckelmått SW13.

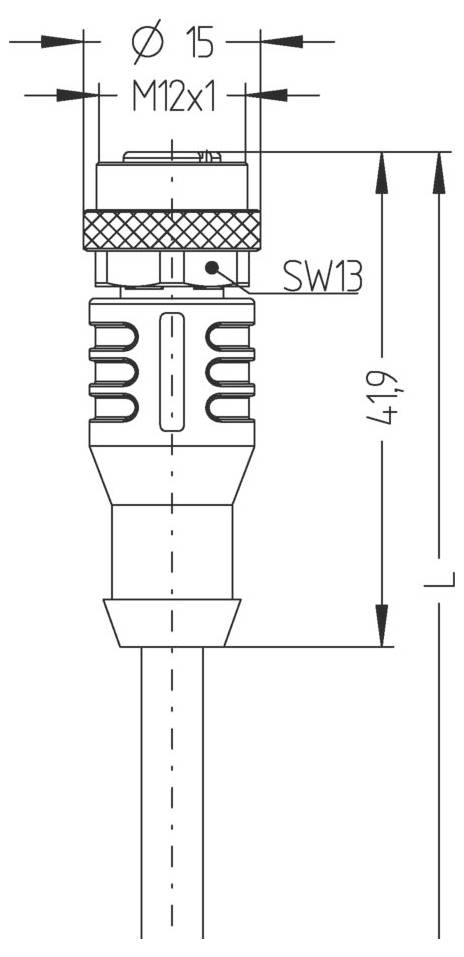

'Teknisk ritning av en sensorplugg med dimensioner: diameter 15 mm, M12x1 gänga, total längd 49 mm, SW13 nyckeldimension.'
1/4
Typ av produkt
Anslutningskabel
Anslutningssida A
M12-hylsa, rak
Anslutningssida B
M12-kontakt, rak
Antal poler
4
Kabellängd
2.0 m
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Okänd leveranstid
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
247,20 kr
3
4% = 32,25 kr
236,45 kr
5
6% = 75,30 kr
232,14 kr
10
7% = 179,00 kr
229,30 kr
25
9% = 528,50 kr
226,06 kr
50
10% = 1 236,00 kr
222,48 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (247,20 kr / stycken)
247,20 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Material tätning (uttag): FPM/FKM
  • LEDARFÄRGER: BN, WH, BU, BK
  • Ledningstvärsnitt: 4 x 0,34 m²
  • Ytterdiameter hölje 4,70 mm
  • Särskilda egenskaper: Flamhärdig, halogenfri, hydrolys-beständig, LASS-fri, oljebeständig, Ozonbeständig, återvinningsbar, RoHS-godkänd, syra- och alkalibeständig, kabelspår, beständig mot svetsloppor, saltvattenbeständig, silikonfri, torsionkompatibel, UV-beständig
  • Böjradie (rörlig) 10 x Ø-ledning
  • Böjradie (fast) 5 x Ø-ledning
  • Halogenfri: Ja
  • LEDNINGSKVALITET S370, PUR, UL
  • Kabeluppbyggnad 42 x 0,10 mm
  • Mantelfärg: BK, liknande RAL9005
  • Material ledarisolering: PP
  • Material, ledningsmantel: PUR
  • Nominell spänning ledning: ≤300 V.
  • Släpkedjekabel: 5 miljoner cykler Mio
  • Temperaturområde (släpkedja): -25°C…+60°C.
  • Temperaturområde (rörligt) -30°C till +90°C.
  • Temperaturområde (fast) -40°C till +90°C.
  • Torsion: +/-360°/m, ≥ 2 miljoner cykler Mio
  • Märkspänning (sida A | sida B): 250V
  • Genomgångsmotstånd (sidan A | sida B): 5 mΩ
  • Isolationsmotstånd (sida A | sida B) ≥108 Ω
  • Material greppkropp (sida A | sida B): Plast, TPU, BK
  • Material kontakter (sida A | sida B): Metall, CuSn, guldpläterad
  • Material kontakthållare (sida A | sida B): Plast, TPU, BK
  • Material överdrag (sida A | sida B): Metall, CuZn, förnicklad
  • Mekanisk livslängd (sidan A | sida B) >: 100 cykler
  • Standarder (sidan A | sidan B): IEC 61076-2-101
  • Stiftbeläggning (sida A | sida B): 1 BN, 2 WH, 3 BU, 4 BK
  • Poltal (sida A | sida B) 4
  • Kapslingsklass (monterad) (sida A | sida B): IP65, IP67, IP68
  • Kontaktdon (sida A | sida B): Uttag, rak, M12;kontakt, rak, M12
  • Tillåten strömbelastning per PIN (vid 40 °C) (sidan A | sida B): 4.0 A.
  • Omgivningstemperatur (sida A | sida B) -30°C till +90°C.
  • Föroreningsgrad (sidan A | sida B): 3
  • Kodning (sidan A | sida B): A
Typ

AL-WAK4-2-AL-WAS4/S370

Typ av produkt

Anslutningskabel

Anslutningssida A

M12-hylsa, rak

Anslutningssida B

M12-kontakt, rak

Antal poler

4

Kabellängd

2.0 m

Mantelmaterial

PUR

Nominell spänning

250 V

Nominell ström

4.0 A

Nominell ström - avrundad

4 A

Ytter-Ø

4.70 mm

Trådtvärsnitt (Sensor-/ventilkablage)

0.34 mm²

Gängtyp anslutningssida

M12

Gäng-typ kabelanslutning och montering

M12

Kodning

A

Kontaktmaterial

CuSn, guldpläterad

Min. temperatur

-40 °C

Max. temperatur

90 °C

Tillverkarnr.

8044041

Innehåll

1 st

Kabel-Ø

4.70 mm

Dokument & nedladdningar

Datablad

Datablad 3553409 Escha 8044041 Anslutningskabel M12 2.0 m Antal poler (RJ): 4 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3553409 Escha 8044041 Anslutningskabel M12 2.0 m Antal poler (RJ): 4 1 st

Beskrivning

Flexibel, silikon- och halogenfri styrledning, med hög mekanisk hållfasthet. Ledningen är kemikalie-, hydrolys- och mikroresistent. Släpkedjekabel är en böjningsradie på min. 10 x d möjlig. Tack vare dess svettresstoppning är ledningen mycket väl lämpad för flexibel användning inom robotteknik, verktygsmaskiner och skärande tillverkning. Ledningarna uppfyller kraven på UL och CSA (UL10493/20549; cULus).
