Kontakter & kablarAnslutningsdonIndustrikontaktdon allmäntSensor/ställdon anslutningsteknik

Escha 8043833 Sensor/ställdon-anslutningskabel M12 5.0 m Antal poler (RJ): 5 1 st

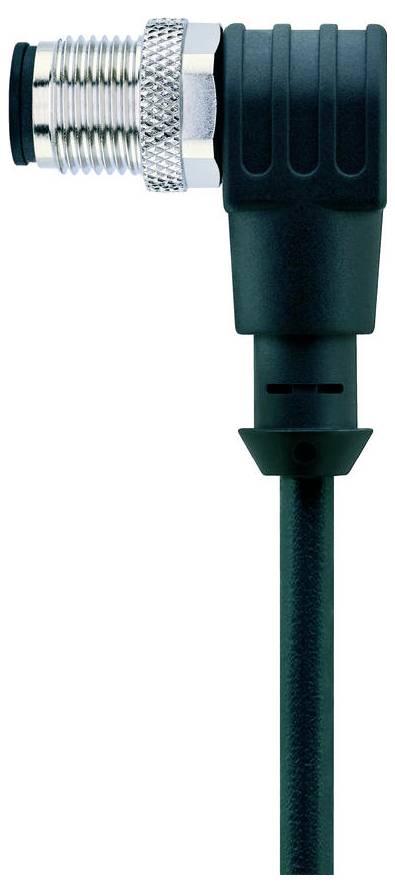

En vinklade M12-kontakt med svart kabel, avsedd för industriella sensoranslutningar, utrustad med metallgängade trådar för säker fastsättning.

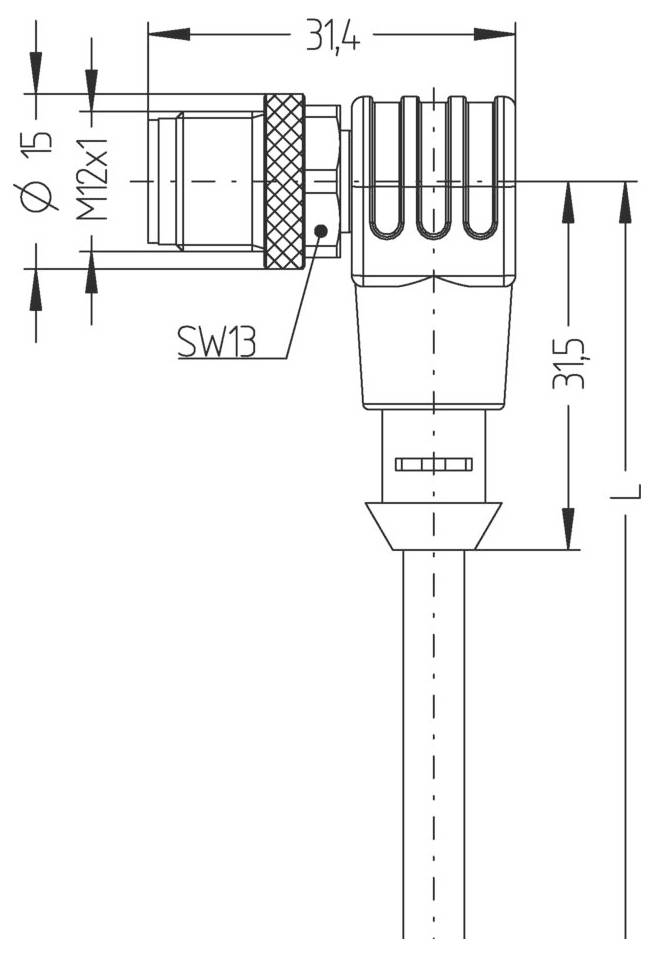

Teknisk ritning av en kontakt med detaljerade mått; diameter 15 mm, M12x1 gängning, SW13 noterad, total längd 31,5 mm.
Diagram som visar ett sekventiellt numreringssystem i en cirkulär layout med siffrorna 1 till 5, som indikerar ett flöde medurs.
1/3
Typ av produkt
Sensor/ställdon-anslutningskabel
Plug-standard
Sensorikkontaktanslutning
Anslutningssida A
M12-kontakt, vinklad
Anslutningssida B
Kabel, öppna ändar
Antal poler
5
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tors 29 okt.
9 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
263,20 kr
3
4% = 34,35 kr
251,75 kr
5
6% = 80,15 kr
247,17 kr
10
7% = 190,60 kr
244,14 kr
25
9% = 562,50 kr
240,70 kr
50
10% = 1 316,00 kr
236,88 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (263,20 kr / stycken)
263,20 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Endast 9 Styck kvar på lager
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Märkspänning: 60V
  • Isolationsmotstånd: ≥108 Ω
  • Material handtag: Plast, TPU, BK
  • Material kontakter: Metall, CuSn, guldpläterad
  • Material kontakthållare: Plast, TPU, BK
  • Mekanisk livslängd >100 cykler
  • IEC 61076-2-101
  • Stiftbeläggning 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
  • Antal poler: 5
  • Kapslingsklass (monterad) IP65, IP67, IP68
  • Kontaktdon: Kontakt, vinklad, M12
  • Tillåten strömbelastning per PIN (vid 40 °C): 4.0 A.
  • Omgivningstemperatur -30°C till +90°C.
  • Föroreningsgrad: 3
  • LEDARFÄRGER: BN, WH, BU, BK, GY
  • Ledningstvärsnitt: 5 x 0,34 m²
  • Ytterdiameter hölje 5,20 mm
  • Särskilda egenskaper: Flamhärdig, halogenfri, hydrolys-beständig, LASS-fri, oljebeständig, Ozonbeständig, återvinningsbar, RoHS-godkänd, syra- och alkalibeständig, kabelspår, beständig mot svetsloppor, saltvattenbeständig, silikonfri, torsionkompatibel, UV-beständig
  • Böjradie (rörlig) 10 x Ø-ledning
  • Böjradie (fast) 5 x Ø-ledning
  • Halogenfri: Ja
  • LEDNINGSKVALITET S370, PUR, UL
  • Kabeluppbyggnad 42 x 0,10 mm
  • Mantelfärg: BK, liknande RAL9005
  • Material ledarisolering: PP
  • Material, ledningsmantel: PUR
  • Nominell spänning ledning: ≤300 V.
  • Släpkedjekabel: 3 miljoner cykler Mio
  • Temperaturområde (släpkedja): -25°C…+60°C.
  • Temperaturområde (rörligt) -30°C till +90°C.
  • Temperaturområde (fast) -40°C till +90°C.
  • Torsion: +/-180 < °/m, 1 Mio. Cykler
  • Kodning: A
  • Genomgångsmotstånd: 5 mΩ
  • Ändkonfektion: Öppen kabelände
  • Material överdrag: Metall, CuZn, förnicklad
Typ

AL-WWAS4.5-5/S370

Typ av produkt

Sensor/ställdon-anslutningskabel

Plug-standard

Sensorikkontaktanslutning

Anslutningssida A

M12-kontakt, vinklad

Anslutningssida B

Kabel, öppna ändar

Antal poler

5

Kabellängd

5.0 m

Mantelmaterial

PUR

Nominell spänning

60 V

Nominell ström

4.0 A

Nominell ström - avrundad

4 A

Ytter-Ø

5.20 mm

Trådtvärsnitt (Sensor-/ventilkablage)

0.34 mm²

Anslutning

Fri kabelände

Anslutning

Gängtyp anslutningssida

M12

Gäng-typ kabelanslutning och montering

M12

Kodning

A

Kontaktmaterial

CuSn, guldpläterad

Egenskaper

oljebeständig

Silikonfri

saltvattenbeständig

Halogenfri

Min. temperatur

-40 °C

Max. temperatur

+90 °C

Tillverkarnr.

8043833

Innehåll

1 st

Kabel-Ø

5.20 mm

Dokument & nedladdningar

Datablad

Datablad 3553493 Escha 8043833 Sensor/ställdon-anslutningskabel M12 5.0 m Antal poler (RJ): 5 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3553493 Escha 8043833 Sensor/ställdon-anslutningskabel M12 5.0 m Antal poler (RJ): 5 1 st

Beskrivning

Flexibel, silikon- och halogenfri styrledning, med hög mekanisk hållfasthet. Ledningen är kemikalie-, hydrolys- och mikroresistent. Släpkedjekabel är en böjningsradie på min. 10 x d möjlig. Tack vare dess svettresstoppning är ledningen mycket väl lämpad för flexibel användning inom robotteknik, verktygsmaskiner och skärande tillverkning. Ledningarna uppfyller kraven på UL och CSA (UL10493/20549; cULus).

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
