Escha 8043824 Sensor/ställdon-anslutningskabel M12 5.0 m Antal poler (RJ): 5 1 st

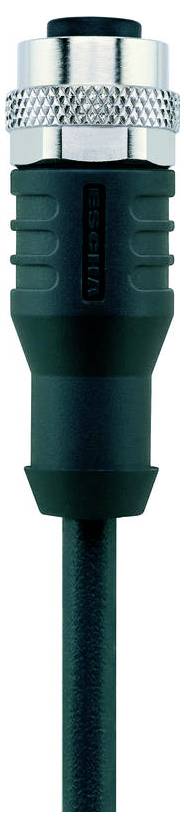

En närbild av en svart och silver industrianslutningskontakt, använd för att ansluta kablar i elektronisk utrustning.
Teknisk ritning som visar en cylindrisk kontakt med dimensioner: diameter 15 mm, höjd 49 mm, med en M12x1-gänga.
1/2
Typ av produkt
Sensor/ställdon-anslutningskabel
Plug-standard
Sensorikkontaktanslutning
Anslutningssida A
M12-hylsa, rak
Anslutningssida B
Kabel, öppna ändar
Antal poler
5
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Okänd leveranstid
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
279,20 kr
3
4% = 36,42 kr
267,06 kr
5
6% = 85,00 kr
262,20 kr
10
7% = 202,20 kr
258,98 kr
25
9% = 596,75 kr
255,33 kr
50
10% = 1 396,00 kr
251,28 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (279,20 kr / stycken)
279,20 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Märkspänning: 60V
  • Isolationsmotstånd: ≥108 Ω
  • Material tätning (uttag): FPM/FKM
  • Material handtag: Plast, TPU, BK
  • Material kontakter: Metall, CuSn, guldpläterad
  • Material kontakthållare: Plast, TPU, BK
  • Mekanisk livslängd >100 cykler
  • IEC 61076-2-101
  • Stiftbeläggning 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
  • Antal poler: 5
  • Kapslingsklass (monterad) IP65, IP67, IP68
  • Kontaktdon: Uttag, rak, M12
  • Tillåten strömbelastning per PIN (vid 40 °C): 4.0 A.
  • Omgivningstemperatur -30°C till +90°C.
  • Föroreningsgrad: 3
  • LEDARFÄRGER: BN, WH, BU, BK, GY
  • Ledningstvärsnitt: 5 x 0,34 m²
  • Ytterdiameter hölje 5,20 mm
  • Särskilda egenskaper: Flamhärdig, halogenfri, hydrolys-beständig, LASS-fri, oljebeständig, Ozonbeständig, återvinningsbar, RoHS-godkänd, syra- och alkalibeständig, kabelspår, beständig mot svetsloppor, saltvattenbeständig, silikonfri, torsionkompatibel, UV-beständig
  • Böjradie (rörlig) 10 x Ø-ledning
  • Böjradie (fast) 5 x Ø-ledning
  • Halogenfri: Ja
  • LEDNINGSKVALITET S370, PUR, UL
  • Kabeluppbyggnad 42 x 0,10 mm
  • Mantelfärg: BK, liknande RAL9005
  • Material ledarisolering: PP
  • Material, ledningsmantel: PUR
  • Nominell spänning ledning: ≤300 V.
  • Släpkedjekabel: 3 miljoner cykler Mio
  • Temperaturområde (släpkedja): -25°C…+60°C.
  • Temperaturområde (rörligt) -30°C till +90°C.
  • Temperaturområde (fast) -40°C till +90°C.
  • Torsion: +/-180 < °/m, 1 Mio. Cykler
  • Kodning: A
  • Genomgångsmotstånd: 5 mΩ
  • Ändkonfektion: Öppen kabelände
  • Material överdrag: Metall, CuZn, förnicklad
Typ

AL-WAK4.5-5/S370

Typ av produkt

Sensor/ställdon-anslutningskabel

Plug-standard

Sensorikkontaktanslutning

Anslutningssida A

M12-hylsa, rak

Anslutningssida B

Kabel, öppna ändar

Antal poler

5

Kabellängd

5.0 m

Mantelmaterial

PUR

Nominell spänning

60 V

Nominell ström

4.0 A

Nominell ström - avrundad

4 A

Ytter-Ø

5.20 mm

Trådtvärsnitt (Sensor-/ventilkablage)

0.34 mm²

Anslutning

Öppna kabeländar

Gängtyp anslutningssida

M12

Gäng-typ kabelanslutning och montering

M12

Kodning

A

Kontaktmaterial

CuSn, guldpläterad

Kontaktyta

Guldpläterad

max. Tvärsnitt

0.34 mm²

Egenskaper

Kabelspår

Min. temperatur

-40 °C

Max. temperatur

90 °C

Tillverkarnr.

8043824

Innehåll

1 st

Kabel-Ø

5.20 mm

Dokument & nedladdningar

Datablad

Datablad 3553402 Escha 8043824 Sensor/ställdon-anslutningskabel M12 5.0 m Antal poler (RJ): 5 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3553402 Escha 8043824 Sensor/ställdon-anslutningskabel M12 5.0 m Antal poler (RJ): 5 1 st

Beskrivning

Flexibel, silikon- och halogenfri styrledning, med hög mekanisk hållfasthet. Ledningen är kemikalie-, hydrolys- och mikroresistent. Släpkedjekabel är en böjningsradie på min. 10 x d möjlig. Tack vare dess svettresstoppning är ledningen mycket väl lämpad för flexibel användning inom robotteknik, verktygsmaskiner och skärande tillverkning. Ledningarna uppfyller kraven på UL och CSA (UL10493/20549; cULus).
