Escha 8043765 Sensor/ställdon-anslutningskabel M8 10.0 m Antal poler (RJ): 4 1 st

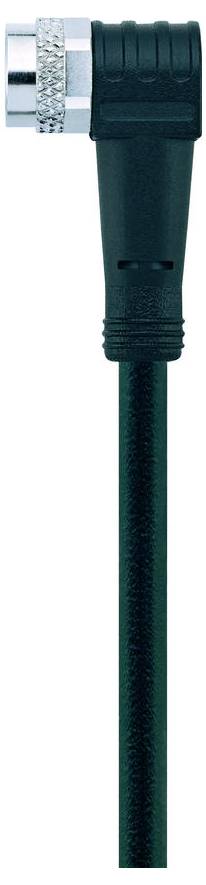

En svart koaxialkabel med en vinklad kontakt och metallisk spets, använd för att ansluta ljud- eller videoutrustning.

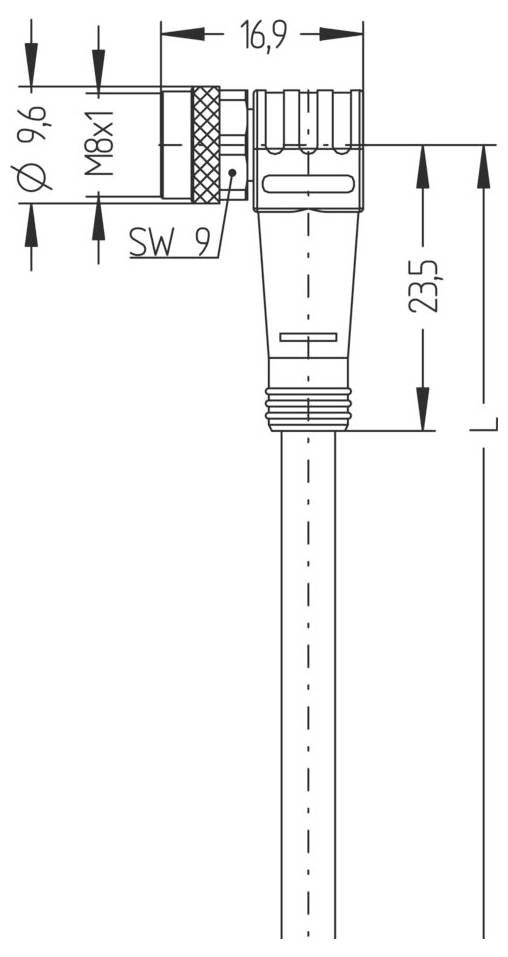

Teknisk ritning av en kontakt. Huvudmått: 16,9 mm längd, 9,6 mm diameter, höjd 23,5 mm, märkt M8x1 och SW 9.
Diagram som visar siffrorna 4, 2, 3 och 1 placerade medurs på en cirkulär form med en pil som pekar nedåt och som anger sekvensordning.
1/3
Typ av produkt
Sensor/ställdon-anslutningskabel
Anslutningssida A
M8-hylsa, vinklad
Anslutningssida B
Kabel, öppna ändar
Antal poler
4
Kabellängd
10.0 m
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Okänd leveranstid
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
255,20 kr
3
4% = 33,30 kr
244,10 kr
5
6% = 77,70 kr
239,66 kr
10
7% = 184,80 kr
236,72 kr
25
9% = 545,50 kr
233,38 kr
50
10% = 1 276,00 kr
229,68 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (255,20 kr / stycken)
255,20 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Märkspänning: 60V
  • Isolationsmotstånd: ≥108 Ω
  • Material tätning (uttag): FPM/FKM
  • Material handtag: Plast, TPU, BK
  • Material kontakter: Metall, CuSn, guldpläterad
  • Material kontakthållare: Plast, TPU, BK
  • Mekanisk livslängd >100 cykler
  • IEC 61076-2-104
  • Stiftbeläggning 1 BN, 2 WH, 3 BU, 4 BK
  • Poltal 4
  • Kapslingsklass (monterad) IP65, IP67, IP68
  • Kontaktdon: Uttag, vinklad, M8
  • Tillåten strömbelastning per PIN (vid 40 °C): 4.0 A.
  • Omgivningstemperatur -30°C till +90°C.
  • Föroreningsgrad: 3/2
  • LEDARFÄRGER: BN, WH, BU, BK
  • Ledningstvärsnitt: 4 x 0,25 m²
  • Ytterdiameter hölje: 4,30mm
  • Särskilda egenskaper: Flamhärdig, halogenfri, hydrolys-beständig, LASS-fri, oljebeständig, Ozonbeständig, återvinningsbar, RoHS-godkänd, syra- och alkalibeständig, kabelspår, beständig mot svetsloppor, saltvattenbeständig, silikonfri, torsionkompatibel, UV-beständig
  • Böjradie (rörlig) 10 x Ø-ledning
  • Böjradie (fast) 5 x Ø-ledning
  • Halogenfri: Ja
  • LEDNINGSKVALITET S370, PUR, UL
  • Kabeluppbyggnad 32 x 0,10 mm
  • Mantelfärg: BK, liknande RAL9005
  • Material ledarisolering: PP
  • Material, ledningsmantel: PUR
  • Nominell spänning ledning: ≤300 V.
  • Släpkedjekabel: 5 miljoner cykler Mio
  • Temperaturområde (släpkedja): -25°C…+60°C.
  • Temperaturområde (rörligt) -30°C till +90°C.
  • Temperaturområde (fast) -40°C till +90°C.
  • Torsion: +/-360°/m, ≥ 2 miljoner cykler Mio
  • Genomgångsmotstånd: 5 mΩ
  • Ändkonfektion: Öppen kabelände
  • Material överdrag: Metall, CuZn, förnicklad
Typ

AL-SWKP4-10/S370

Typ av produkt

Sensor/ställdon-anslutningskabel

Anslutningssida A

M8-hylsa, vinklad

Anslutningssida B

Kabel, öppna ändar

Antal poler

4

Kabellängd

10.0 m

Mantelmaterial

PUR

Nominell spänning

60 V

Nominell ström

4.0 A

Nominell ström - avrundad

4 A

Tvärsnittsarea (max.)

0.25 mm²

Ytter-Ø

4.30 mm

Trådtvärsnitt (Sensor-/ventilkablage)

0.25 mm²

Anslutning

Jack

Gängtyp anslutningssida

M8

Gäng-typ kabelanslutning och montering

M8

Kontaktmaterial

CuSn, guldpläterad

max. Tvärsnitt

0.25 mm²

Egenskaper

Halogenfri

Min. temperatur

-40 °C

Max. temperatur

90 °C

Tillverkarnr.

8043765

Innehåll

1 st

Kabel-Ø

4.30 mm

Dokument & nedladdningar

Datablad

Datablad 3553397 Escha 8043765 Sensor/ställdon-anslutningskabel M8 10.0 m Antal poler (RJ): 4 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3553397 Escha 8043765 Sensor/ställdon-anslutningskabel M8 10.0 m Antal poler (RJ): 4 1 st

Beskrivning

Flexibel, silikon- och halogenfri styrledning, med hög mekanisk hållfasthet. Ledningen är kemikalie-, hydrolys- och mikroresistent. Släpkedjekabel är en böjningsradie på min. 10 x d möjlig. Tack vare dess svettresstoppning är ledningen mycket väl lämpad för flexibel användning inom robotteknik, verktygsmaskiner och skärande tillverkning. Ledningarna uppfyller kraven på UL och CSA (UL10493/20549; cULus).
