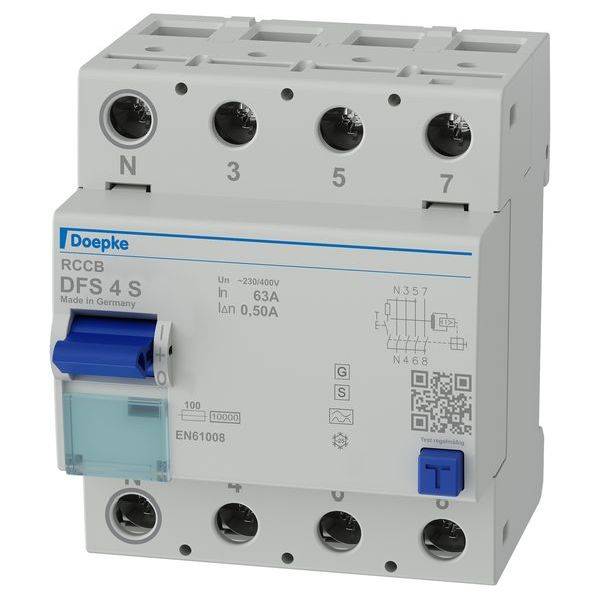

Doepke 09147905 Jordfelsbrytare A

Felströmsskyddsbrytare (RCCB) slår av strömförsörjningen när farligt höga felströmmar uppstår. På så sätt skyddas personer, djur och anläggningar. DFS 4 är två- eller fyrpolig felströmsskyddsbrytare för en- eller trefasiga nät. I standardutförande är de kompakta enheterna fyra smala delningsenheter. De finns med många olika felströmstyper och utföranden för märkströmmar upp till 125 A. De stora dubbeldäckklämmorna kan även ta upp stora ledarareor. Utlösningsinställningen av multifunktionsknappen underlättar felsökning. Den kostnadsfria etikettprogramvaran hjälper dig att skriva på. Brytare typ A är puls- och växelströmskänslig. Denna funktion är oberoende av nätspänning. Selektiv felströmsskyddsbrytare används i anläggningar med olika fördelningar. Om fel uppstår löser endast den brytare i vars systemintervall felström är tillgänglig. De selektiva RCCB erbjuder brand- och felskydd (vid indirekt beröring) men inte ytterligare skydd (direkt beröring, personskydd). Utrustning i standardutförande är konstruerad för övervakning av strömkretsar med en märkspänning på 230, 400 V, V och en märkfrekvens på 50 Hz. Egenskaper: Aktiveringsfördröjning för selektivt utförande; hög immunitet mot stötfelströmmar och nätspänningsdriven folstrimmimpuls; nät- och hjälpspänningsoberoende utlösning; känslig för växel- och pulserande likströmsfelströmmar (typ A) låg storlek för alla mätströmmar; hög kortslutningssäkerhet på båda sidor; tvåvåningsplint för stor ledararea och skenanslutning; kopplingsindikator; fönster för etiketter; multifunktionsspak med tre positioner: "På", "av", "utlöst"; anslutning C1 neutralledarposition vänster; monteringssätt: snabbmontering på bärskena; valfri plats; inmatningsriktning; användningsområden: huvudfördelare i mycket uttänjd strömförsörjning med TN-s-, TT- och TN-C-s-system, t.ex. för campingplatser, småbåtshamnar, små gartoloner, uteställplatser. Selektiv felströmsskyddsbrytare skyddar här kablarna från huvudfördelning till underfördelning; utesluter användning i TN-C-nät och för skydd av anläggningar där elektronisk driftutrustning kan orsaka släta likfelström eller felströmmar med frekvenser ojämnt 50 Hz. Det finns inget omfattande skydd här. För sådan användning rekommenderar vi vår allströmkänsliga felströmsskyddsbrytare (typ B eller B+); indikationer: För att garantera selektivitet för RCCB. Ska den märkfelström för den selektiva RCCB väljas minst ett steg högre än den icke-momentda momentan momentan omkopplaren.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
