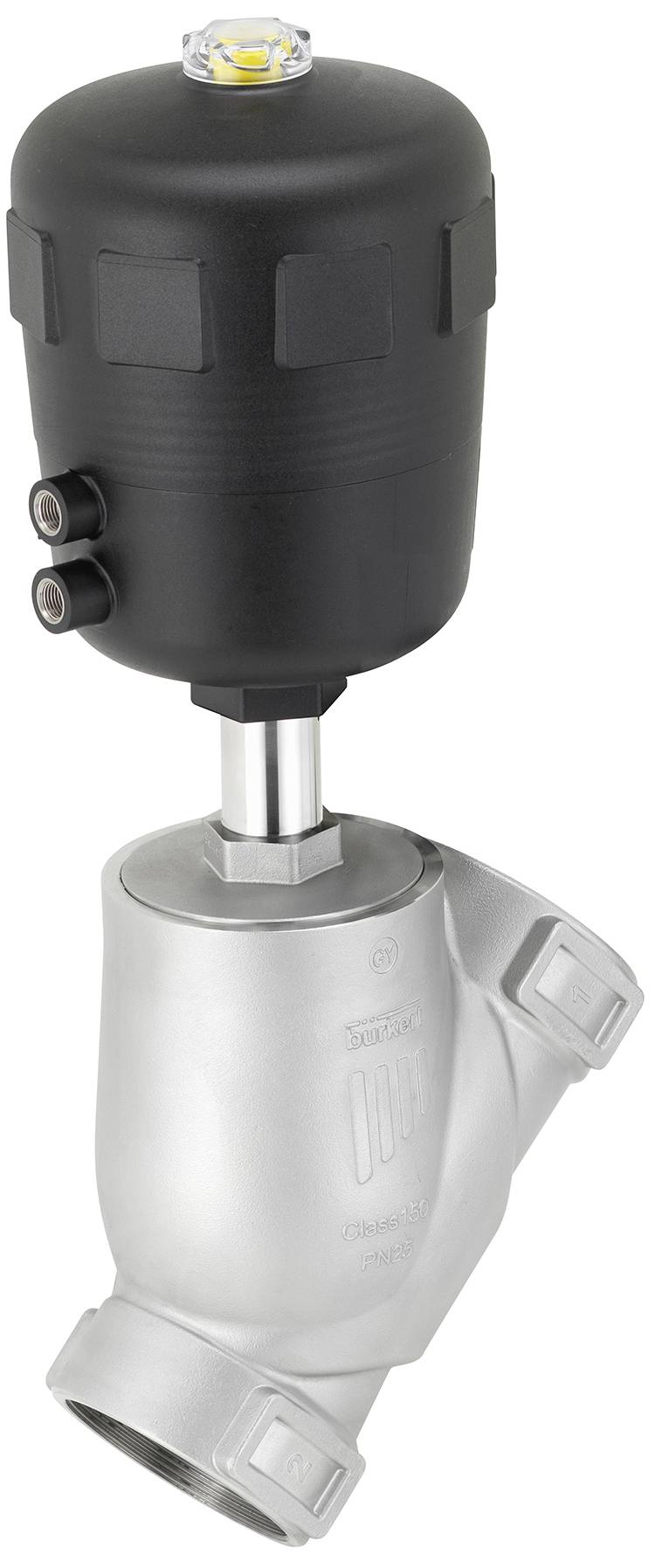

Liknande avbildning
Bürkert Vinkelsätesventil 2000 344382 0 till 7.2 bar 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (9 432,00 kr / stycken)
9 432,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Tekniska specifikationer
- Drivning - drivutförande: Classic
- Drivning - Drivningsdimension 100 mm
- Drivning - Ställningsförfrågan via magnetkolvar: Nej
- Drift - drivning material kategori: Plast
- Drift - drivning material: PPS (polyfenylensulfid)
- Drivning - O-ring mellan locket och uttaget: Nej
- Drivning - styrluftanslutning typ: Innergänga
- Drivning - anslutning för styrluft, gänga: G
- Drivning - styrluftsanslutning diameter (tum): 1/4 tum
- Drift - styrluftsanslutning position: I ledningsriktningen
- Drift - styrluftsanslutning material: Rostfritt stål
- Drivning - Utvändig styrhål diameter på 3 mm
- Drivning - gränssnitt för drivning: Metrisk
- Drivning - ökad kemisk beständighet: Nej
- Drivning - reglera kon: Nej
- Drivning - Kontrollluftanslutning 1 förmonterad: Konformad plugg
- Drivning - Kontrollluftanslutning 2 förmonterad: Konformad plugg
- Tätningsmaterial - sittpackning material kategori: Plast
- Tätningsmaterial - sätestätning material: PTFE (polytetrafluoreten)
- Tätningsmaterial - tätning nippelhölje material: Grafit
- Tätningsmaterial - förpackad tätning medföljer: Nej
- Tryck och temperatur - nominellt tryck (din en 1333): PN 25
- Tryck och temperatur - temperatur medium min: -10 °C.
- Tryck & temperatur - medium temperatur max: 185 °C.
- Tryck & temperatur - temperatur omgivning min: 5 °C.
- Tryck & temperatur - temperatur omgivning max: 90 °C.
- Tryck & temperatur - nominellt tryck min: 0 bar.
- Tryck & temperatur - nominellt tryck max. 7,2 bar.
- Tryck & temperatur - styrtryck min: 4,4 bar.
- Tryck & temperatur - styrtryck max: 7 bar.
- Tryck & temperatur - nominellt tryck (din en 1759): Klass 150
- Tryck och temperatur - styrtryck vakuum: Nej
- Enhetsegenskaper - produktundergrupp: På/till ventiler
- Enhetsegenskaper - inbyggnadslängd 150 mm
- Enhetsegenskaper - huvudventil funktionsprincip: Snedsittande ventil
- Enhetsegenskaper - ventilaktivering typ: Pneumatiskt
- Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
- Enhetsegenskaper - ventilhöljen tillverkning: Gjutet utförande
- Enhetsegenskaper - luftström: Under sitsen
- Enhetsegenskaper - vakuumutförande: Nej
- Enhetsegenskaper - syreutförande: Nej
- medium & kalibrering - CIP-kompatibel: Ja
- medium & kalibrering - SIP kompatibel: Ja
- Nominell bredd (kV värde) - kV värde (vatten): 55 m3/h.
- Nominell bredd (kV värde) - höljebredd: 50 mm
- Nominell bredd (kV värde) - höljebredd (I): 2 tum
- Nominell bredd (kV värde) - minsta sätesbredd: 50 mm
- Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning 2
- Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
- Material - ventilhus material kategori: Metall
- Material - ventilhölje material: Rostfritt stål
- Material - ventilhus ytbearbetning inne: Ej tillämpligt
- Material - ventilhus ytbearbetning utomhus: Obearbetat
- Verkningssätt - fluidisk ledningsanslutning antal: 2
- Verkningssätt - ventilfunktion antal inställningar: 2
- Funktion - manuell manövrering: Nej
- Verkningssätt - styrfunktion: A - stängd i viloläge (NC)
- Funktion - ytterligare manuell manövrering medföljer: Nej
- Godkännanden - certifikat för fabrikstestverk 3.1 bifogat: Nej
- Typ av produkt
Vinkelsätesventil
- Drifttemperatur
-10 °C (min)
- Min. drifttemperatur
-10 °C
- Tillverkarnr.
344382
- Drifttryck (max.)
7.2 bar
- Driftstryck (min.)
0 bar
- Drifttryck område
0 till 7.2 bar
- Rör-Ø
50 mm
- Typ
2000
- Max. medietemperatur
185 °C
- Min. medietemperatur
-10 °C
Dokument & nedladdningar
Datablad
Datablad 3047473 Bürkert Vinkelsätesventil 2000 344382 0 till 7.2 bar 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3047473 Bürkert Vinkelsätesventil 2000 344382 0 till 7.2 bar 1 st
Beskrivning
Den fjärrstyrda snedstyrda vinkelventilen ska bestå av ett pneumatiskt kolvdrivet kolvdrivet fordon och ett tvåvägsventilhus. Beroende på omgivningstemperaturen finns enheten i två olika material, pa och PPS. Den beprövade självjusterande spindeltätningen garanterar hög täthet. De strömningsbra 2/2-vägs-ventilhöljerna i rödgods eller fingjutet rostfritt stål ger höga flödesvärden. Dessa underhållsfria och robusta ventiler kan kompletteras med ett omfattande tillbehörsdelsortiment för ställvisning, lyftbegränsning eller manuell nöddrift.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
