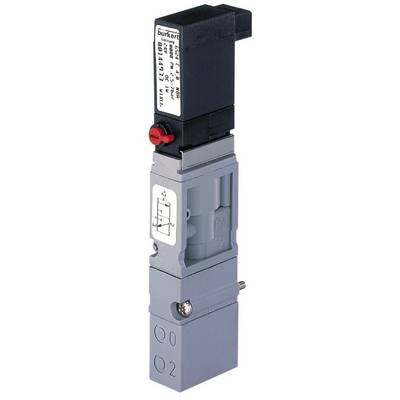

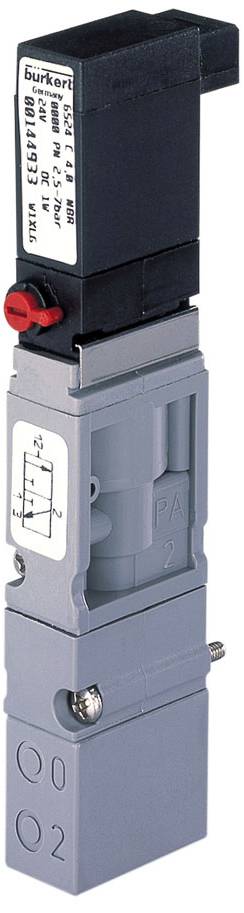

Bürkert Pneumatikventil 6524 186260 2.5 till 10 bar 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (1 672,00 kr / stycken)
1 672,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Manometer
- Kompakt konstruktion
- Andra anslutning för avstängningsfunktion
- Låg elektrisk effektförbrukning
- Snabb kopplingstider
Tekniska specifikationer
- Drift - manuellt arbete material: Pa (polyamid)
- Bestyckning (Ventilterminal) - avbyggnadsmått 1:11 mm
- Tätningsmaterial - huvudventil tätningsmaterial: FKM (fluorgummi)
- Tätningsmaterial - förstyrning tätning material: FKM (fluorgummi)
- Tryck och temperatur - temperatur medium min: -10 °C.
- Tryck & temperatur - medium temperatur max: 50 °C.
- Tryck & temperatur - temperatur omgivning min: -10 °C.
- Tryck & temperatur - temperatur omgivning max: 55 °C.
- Tryck & temperatur - nominellt tryck min: 2,5 bar.
- Tryck & temperatur - nominellt tryck max. 10 bar.
- Elektrisk anslutning - apparatuttag medföljer: Medföljer ej
- Elektrisk anslutning: Elektrisk anslutning typ: Rektangulärt kontaktdon 2,54 mm, 3-polig
- Elektrisk anslutning - Elektrisk anslutning position: Matningssida
- Elektrisk anslutning - Elektrisk anslutning Antal kontakter: 3
- Elektrisk anslutning – elektrisk anslutning polaritet: Mittstift pluspol
- Enhetsegenskaper – produktundergrupp: Pneumatiska ventiler
- Egenskaper - återställningstyp: Luftfjäder + mekanisk fjäder
- Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
- Enhetsegenskaper - ventilaktivering typ: Elektrisk
- Enhetsegenskaper - frånslagstid öppnar max. 15 ms
- Enhetsegenskaper - kopplingstid förslutning: Max. 20 ms
- Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
- Enhetsegenskaper - inbyggd effektsänkning: Ja
- Enhetsegenskaper - fastsättning typ: Metriska skruvar
- Enhetsegenskaper - fastsättning mått: M2 x 28
- Enhetsegenskaper - fastsättning material: Stål
- Nominell bredd (kV värde) - QNn värde (gas) 300 l/min.
- Nominell bredd (kV värde) - förstyrning nominell bredd (mm): 0,6 mm
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 4 mm
- Process-/ledningsanslutning - försörjningsanslutning typ: Fläns
- Process-/ledningsanslutning - flänsbild: FM20
- Process-/ledningsanslutning - arbetsanslutning typ: Fläns
- Process-/ledningsanslutning - Arbetsposition: Pneumatikmodul
- Process-/ledningsanslutning - arbetsanslutning flänsbild: FM20
- Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP20
- Spänning - batterispänning: Ja
- Spänning - spänning min / nominell spänning 24 V.
- Spänning max / nominell spänning 24 V.
- Spänning - växelspänning: Nej
- Spänning - likspänning: Nej
- Spole (Kern) – spolstorlek 10 mm
- Spole (Kern) – elektrisk effektförbrukning min.: 0,8 W.
- Spole (Kern) - elektrisk effektförbrukning max. 0,8 W.
- Spole (Kern) - spole koppling LED: Nej
- Spole (Kern) - spole kablage överspänningsskydd: Utan
- Spole (Kern) - spole förställning av likriktare: Nej
- Spole (Kern) - spole polskydd: Nej
- Spole (Kern) - spole kablage, frihjulsdiod: Nej
- Spole (Kern) - spole kablage frihjulsdiod redundant: Nej
- Spole (Kern) – elektrisk effektförbrukning 2 min.: 0,8 W.
- Spole (Kern) - elektrisk effektförbrukning 2 max. 0,8 W.
- Material - huvudventil material mediumberörd: Pa (polyamid)
- Material - huvudventil material som påverkar omgivningen: Pa (polyamid)
- Material – förkontrollsmaterial material mediumberörd: PPS (polyfenylensulfid)
- Material förstyrning material i den omgivande miljön: PPS (polyfenylensulfid)
- Verkningssätt - fluidisk ledningsanslutning antal: 3
- Verkningssätt - ventilfunktion antal inställningar: 2
- Verkningssätt - ventilfunktion: C - stängd i viloläge - tryckanslutning 1 (P/NC), arbetsanslutning 2 (A/OUT) efter anslutning 3 (R/NO) öppen C - i viloläge - tryckanslutning 1 (P/NC), arbetsanslutning 2 (A/OUT) efter anslutning 3 (R/NO)
- Funktion - manuellt arbete: Ja
- Verkningssätt - manuell drift typ: Vridspak
- Funktion - manuellt ansättning låsning: Ja
- Verkningssätt - manuell manövrering skruvöppning: Ja
- Verkningssätt - ventilfunktion 2 koder: C
- Verkningssätt - fluidisk ledningsanslutning 2 antal: 3
- Verkningssätt - ventilfunktion 2 antal inställningar: 2
- Verkningssätt - ventilfunktion 2: C - i viloläge tryckanslutning 1 (P/NC) stängd, arbetsanslutning 2 (A/OUT) öppen efter anslutning 3 (R/NO)
- Typ av produkt
Pneumatikventil
- Visningsområde (max.)
10 bar
- Drifttemperatur
-10 °C (min)
- Min. drifttemperatur
-10 °C
- Tillverkarnr.
186260
- Drifttryck (max.)
10 bar
- Driftstryck (min.)
2.5 bar
- Drifttryck område
2.5 till 10 bar
- Driftmedium
Tryckluft
- Rör-Ø
4 mm
IP20
- Typ
6524
- Max. medietemperatur
50 °C
- Min. medietemperatur
-10 °C
Dokument & nedladdningar
Datablad
Datablad 3047117 Bürkert Pneumatikventil 6524 186260 2.5 till 10 bar 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3047117 Bürkert Pneumatikventil 6524 186260 2.5 till 10 bar 1 st
Beskrivning
Typ 6524 består av en förstyrnings-magnetventil typ 6144 och en pneumatisk sätesventil. Flipper-aktiva system gör det möjligt att växla högre tryck vid låg effektförbrukning och med korta kopplingstider. Alla ventiler är som standard utrustade med manuell nödaktivering. 2 x 3/2-vägs-ventilvariant är en kombination av två förstyrnings-magnetventiler typ 6144 och en pneumatisk sittande ventil. Ventilen är även tillgänglig med en andra anslutning (pressad kabel), vilket gör att en säkerhetsinriktad avstängningsfunktion kan uppnås.
