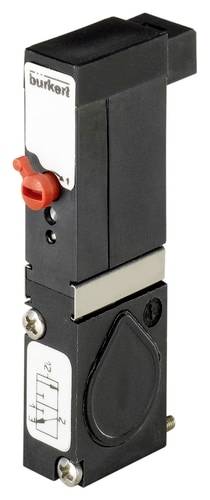

Liknande avbildning
Bürkert Pneumatikventil 6510 338330 2.5 till 10 bar 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (872,00 kr / stycken)
872,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Manometer
- Kompakt konstruktion
- Snabb kopplingstider
- Låg elektrisk effektförbrukning
Tekniska specifikationer
- Drift - manuellt arbete material: Ingen manuell manövrering finns
- Bestyckning (Ventilterminal) - avbyggnadsmått 1:11 mm
- Tätningsmaterial - huvudventil tätningsmaterial: NBR (nitrilgummi)
- Tätningsmaterial - förstyrning tätning material: FKM (fluorgummi)
- Tryck och temperatur - temperatur medium min: -10 °C.
- Tryck & temperatur - medium temperatur max: 50 °C.
- Tryck & temperatur - temperatur omgivning min: -10 °C.
- Tryck & temperatur - temperatur omgivning max: 55 °C.
- Tryck & temperatur - nominellt tryck min: 2,5 bar.
- Tryck & temperatur - nominellt tryck max. 10 bar.
- Elektrisk anslutning - apparatuttag medföljer: Medföljer ej
- Elektrisk anslutning – elektrisk anslutning typ: Ledning litzkabel
- Elektrisk anslutning - Elektrisk anslutning position: Jämfört med matningssidan
- Elektrisk anslutning - Elektrisk anslutningsledning längd 200 mm
- Elektrisk anslutning – Elektrisk anslutning Antal kontakter: 2
- Elektrisk anslutning - Elektrisk anslutning 1 ledning material: FEP (Perfluorerad etylenpropylensampolymer)
- Elektrisk anslutning - elektrisk anslutning litzkabel 1 färg: Röd
- Elektrisk anslutning - elektrisk anslutning litzkabel 2 färg: Svart
- Elektrisk anslutning - Elektrisk anslutningsledning tvärsnitt (AWG): AWG 24
- Elektrisk anslutning – Elektrisk anslutningsledning tvärsnitt (mm²) 0,2 mm
- Elektrisk anslutning - elektrisk anslutning polaritet: Röd kabel + , svart kabel -
- Enhetsegenskaper – produktundergrupp: Pneumatiska ventiler
- Egenskaper - återställningstyp: Luftfjäder + mekanisk fjäder
- Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
- Enhetsegenskaper - ventilaktivering typ: Elektrisk
- Enhetsegenskaper - frånslagstid öppnar max. 10 ms
- Enhetsegenskaper - kopplingstid förslutning: Max. 15 ms
- Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
- Enhetsegenskaper - inbyggd effektsänkning: Nej
- Enhetsegenskaper - fastsättning typ: Plastskruvar
- Enhetsegenskaper - fastsättning mått: M2 x 20
- Enhetsegenskaper - fastsättning material: Stål
- Nominell bredd (kV värde) - QNn värde (gas) 150 l/min.
- Nominell bredd (kV värde) - förstyrning nominell bredd (mm): 0,6 mm
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 2,5 mm
- Process-/ledningsanslutning - försörjningsanslutning typ: Fläns
- Process-/ledningsanslutning - flänsbild FM08
- Process-/ledningsanslutning - arbetsanslutning typ: Fläns
- Process-/ledningsanslutning - Arbetsposition: Pneumatikmodul
- Process-/ledningsanslutning - arbetsanslutning flänsbild FM08
- Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
- Spänning - batterispänning: Ja
- Spänning - spänning min / nominell spänning 24 V.
- Spänning max / nominell spänning 24 V.
- Spänning - växelspänning: Nej
- Spänning - likspänning: Nej
- Spole (Kern) – spolstorlek 10 mm
- Spole (Kern) – elektrisk effektförbrukning min.: 0,8 W.
- Spole (Kern) - elektrisk effektförbrukning max. 0,8 W.
- Spole (Kern) - spole koppling LED: Nej
- Spole (Kern) - spole kablage överspänningsskydd: Utan
- Spole (Kern) - spole förställning av likriktare: Nej
- Spole (Kern) - spole polskydd: Nej
- Spole (Kern) - spole kablage, frihjulsdiod: Nej
- Spole (Kern) - spole kablage frihjulsdiod redundant: Nej
- Material - huvudventil material mediumberörd: Pa (polyamid)
- Material - huvudventil material som påverkar omgivningen: Pa (polyamid)
- Material – förkontrollsmaterial material mediumberörd: PPS (polyfenylensulfid)
- Material förstyrning material i den omgivande miljön: PPS (polyfenylensulfid)
- Verkningssätt - fluidisk ledningsanslutning antal: 3
- Verkningssätt - ventilfunktion antal inställningar: 2
- Verkningssätt - ventilfunktion: C - stängd i viloläge - tryckanslutning 1 (P/NC), arbetsanslutning 2 (A/OUT) efter anslutning 3 (R/NO) öppen C - i viloläge - tryckanslutning 1 (P/NC), arbetsanslutning 2 (A/OUT) efter anslutning 3 (R/NO)
- Funktion - manuell manövrering: Nej
- Verkningssätt - manuell drift typ: Saknas
- Funktion - manuellt ansättning låsning: Ingen manuell manövrering finns
- Verkningssätt - manuell manövrering skruvöppning: Ingen manuell manövrering finns
- Typ av produkt
Pneumatikventil
- Drifttemperatur
-10 °C (min)
- Min. drifttemperatur
-10 °C
- Tillverkarnr.
338330
- Drifttryck (max.)
10 bar
- Driftstryck (min.)
2.5 bar
- Drifttryck område
2.5 till 10 bar
- Driftmedium
Tryckluft
- Rör-Ø
2.5 mm
IP65
- Typ
6510
- Max. medietemperatur
50 °C
- Min. medietemperatur
-10 °C
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3047401 Bürkert Pneumatikventil 6510 338330 2.5 till 10 bar 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3047401 Bürkert Pneumatikventil 6510 338330 2.5 till 10 bar 1 st
Beskrivning
Typ 6510 består av en förstyrnings-magnetventil typ 6144 och en pneumatisk sätesventil. Flipper-aktiva system gör det möjligt att växla högre tryck vid låg effektförbrukning och med korta kopplingstider. Alla ventiler är som standard utrustade med manuell nödaktivering. Typ 6510 kan kopplas ihop och med kontakt bakåt kan den helst användas på ventilkapslar av typ 8640 och med kontaktanslutning framför allt användas på ventilblock för styrning av pneumatiska drivanordningar.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
