Name: binder 86 0536 1000 00404-20 Sensor/ställdon-kontakt, okonfektionerad M12 Hona rak, Flänsanslutning Antal poler (RJ): 4
Brand: binder
SKU: 3218406
Availability: BackOrder

En rund metallkontakt med grön innerkärna och flera kontakter, lämplig för elektriska anslutningar.

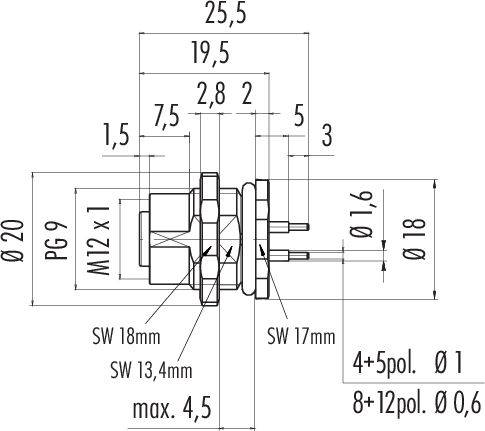

Teknisk ritning av en kontakt med mått i millimeter; visar plan- och sidovy med specifika diametrar och gängmått.

Diagrammet visar en cirkel med fyra jämnt fördelade hål numrerade från 1 till 4, två vinklar angivna: 45° och 61,5°.

1/3

Liknande avbildning

Typ av produkt

Sensor/ställdon-kontakt, okonfektionerad

Konstruktionsform

Hona rak

Flänsanslutning

Anslutningssida A

M12

Antal poler

Nominell spänning

50 V/AC

60 V/DC

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans ons 11 nov.

Antal

Styck

Toal (209,00 kr / stycken)

209,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

86 0536 1000 00404 serien 876

M12-D Flänshylsdon
Poltal 4
Oskärmad
dopplödning
IP67
UL
PG9
kan skruvas fast framifrån

Viktig information!

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: > 10medlemsstaterna Ω
Genomgångsmotstånd: ≤ 15 mΩ
Isolering: II.
Överspänningskategori II
Föroreningsgrad: 3
Material kontaktkropp: Pa (UL94 V-0)
Material låsning: CuZn (förnicklad mässing)
Montering: Montering av hölje

Typ: 86 0536 1000 00404

Typ av produkt: Sensor/ställdon-kontakt, okonfektionerad

Konstruktionsform: Hona rak
Flänsanslutning

Anslutningssida A: M12

Antal poler: 4

Nominell spänning: 50 V/AC
60 V/DC

Nominell ström: 0.5 A

Nominell ström - avrundad: 500 mA

Tvärsnittsarea (max.): 0.25 mm²

Anslutning: Lödning

Gängtyp anslutningssida: M12

Gäng-typ kabelanslutning och montering: PG9

Kodning: D

Kontaktmaterial: CuZn

Kontaktyta: Au (guld)

Typ av montering sensor-/ aktor-anslutningsteknik: Bakväggsmontering

: IP67

Egenskaper: D-kodad

Tillslutningssätt: Skruv

Tillverkarnr.: 86 0536 1000 00404-20

Innehåll: 1 st

RoHS-godkänd: Ja
