Name: binder 77 3527 0000 20705-0500-20 Sensor/ställdon-kontakt, konfektionerad Kontakt hane vinklad 5 m Antal poler (RJ): 5 1
Brand: binder
SKU: 3217737
Availability: BackOrder

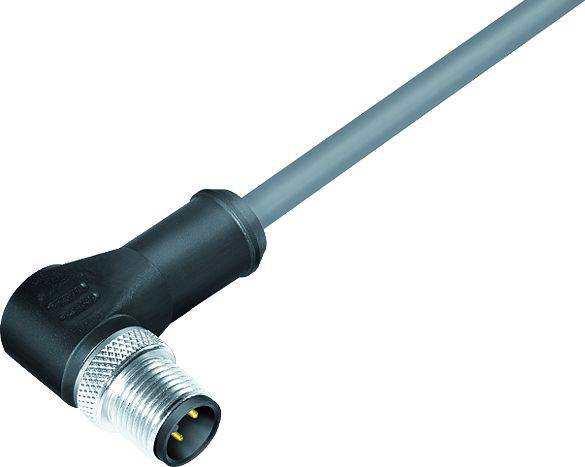

En svart, vinklad förbindelsekabel med metallkontakt, lämplig för elektroniska enheter, mot vit bakgrund.

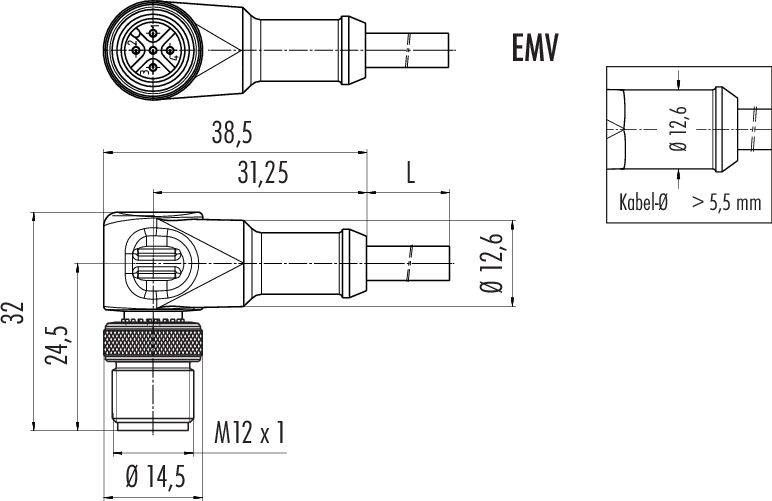

Teknisk ritning av en kontakt. Visar mått som längd, diameter och gängstorlek (M12 x 1). Rekommenderad kabeltjocklek över 5,5 mm.

Diagram över en kontakt med fem numrerade kablar i olika färger: 1 brun, 2 vit, 3 blå, 4 svart, 5 grå. En pil visar en vinkel på 45 grader. Text längst ner: 'Skärmade versioner: Skärm = Hölje'.

1/3

Liknande avbildning

Typ av produkt

Sensor/ställdon-kontakt, konfektionerad

Konstruktionsform

Kontakt hane vinklad

Anslutningssida A

M12

Antal poler

Kabellängd

5 m

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 8 dec.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (520,00 kr / stycken)

520,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

77 3527 0000 20705-0500 serien 763

M12-A vinkelkontakt
Antal poler: 5
skärmad
På kabeln
IP67
UL listad
PVC grå
5 x 0.25 m²

Tekniska specifikationer

EMC-duglighet: Skärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolering: II.
Överspänningskategori II
Föroreningsgrad: 3
Material, KONTAKTKROPP: RENT
Material låsning: CuZn (förnicklad mässing)
Isolering litzkabel: PVC
Kabelarea: 5 x 0.25 mm
Körhastighet: ≤ 200 m/min (5 m horisontell linje)
Böjradie kabeln rör: ≥ 10 x Ø
Böjradie kabel fast: ≥ 5 x Ø
Halogenfri: Nej
Monteringssätt: Kabelmontering

Typ: 77 3527 0000 20705-0500

Typ av produkt: Sensor/ställdon-kontakt, konfektionerad

Konstruktionsform: Kontakt hane vinklad

Anslutningssida A: M12

Antal poler: 5

Kabellängd: 5 m

Mantelmaterial: PVC

Nominell spänning: 60 V

Nominell ström: 4 A

Nominell ström - avrundad: 4 A

Tvärsnittsarea (max.): 0.25 mm²

Anslutning: Kabel med kontakt

Tillverkarfärg: Grå

Kodning: A

Kontaktmaterial: CuZn

Kontaktyta: Au (guld)

: IP67

Min. temperatur: -40 °C

Max. temperatur: 105 °C

Tillslutningssätt: Skruv

Tillverkarnr.: 77 3527 0000 20705-0500-20

Innehåll: 1 st

Kabel-Ø: 5.7 mm

RoHS-godkänd: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Antal poler

Gängtyp anslutningssida

Konstruktionsform

Nominell spänning

Nominell ström - avrundad

Plug-standard

binder 09 0381 81 08-20 Sensor/ställdon-kontakt, okonfektionerad M12 Flänsstickkontakt Antal poler (RJ): 8 1 st Piece

Artikelnr.:3216600

Leverans mån 4 jan. 2027

Conrad Electronic

M12

Flänsstickkontakt

30 V

1.5 A

Sensorikkontaktanslutning

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

127,20 kr^*

binder 09 0431 212 04-20 Sensor/ställdon-kontakt, okonfektionerad M12 Flänsstickkontakt Antal poler (RJ): 4 1 st Piece

Artikelnr.:3216601

Leverans mån 4 jan. 2027

Conrad Electronic

M12

Flänsstickkontakt

Sensorikkontaktanslutning

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

103,20 kr^*

binder 09 0435 87 04-20 Sensor/ställdon-kontakt, okonfektionerad PG11 Flänsstickkontakt Antal poler (RJ): 4 1 st

Artikelnr.:3216614

Leverans tors 5 nov.

155 StyckConrad Electronic

PG11

Flänsstickkontakt

250 V

4 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

63,20 kr^*

binder 09 0437 87 05-20 Sensor/ställdon-kontakt, okonfektionerad PG11 Flänsstickkontakt Antal poler (RJ): 5 1 st

Artikelnr.:3216616

Leverans tors 5 nov.

80 StyckConrad Electronic

PG11

Flänsstickkontakt

60 V

4 A

Sensorikkontaktanslutning

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

79,20 kr^*

binder 09 3432 92 04-20 Sensor/ställdon-kontakt, okonfektionerad M12 Hona rak, Flänsanslutning Antal poler (RJ): 4 1 st

Artikelnr.:3216639

Leverans tors 5 nov.

3 StyckConrad Electronic

M12

Hona rak

250 V

4 A

Sensorikkontaktanslutning

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

167,20 kr^*

binder 09 3442 92 05-20 Sensor/ställdon-kontakt, okonfektionerad Hona rak, Flänsanslutning Antal poler (RJ): 5 1 st

Artikelnr.:3216642

Leverans fre 27 nov.

Conrad Electronic

Hona rak

60 V

4 A

Sensorikkontaktanslutning

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

191,20 kr^*

binder 09 3491 969 12-20 Sensor/ställdon-kontakt, okonfektionerad M12 x 1 Flänsstickkontakt Antal poler (RJ): 12 1 st Piece

Artikelnr.:3216643

Leverans ons 13 jan. 2027

Conrad Electronic

M12 x 1

Flänsstickkontakt

30 V

1.5 A

Sensorikkontaktanslutning

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

391,20 kr^*

binder 70 3441 287 05-20 Sensor/ställdon-kontakt, okonfektionerad M12 Flänsstickkontakt 0.5 m Antal poler (RJ): 5 1 st

Artikelnr.:3216661

Leverans mån 14 dec.

Conrad Electronic

M12

Flänsstickkontakt

60 V

4 A

Sensorikkontaktanslutning

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

472,00 kr^*

binder 70 3441 785 05-20 Sensor/ställdon-kontakt, okonfektionerad M16 Flänsstickkontakt 0.5 m Antal poler (RJ): 5 1 st

Artikelnr.:3216662

Leverans mån 14 dec.

Conrad Electronic

M16

Flänsstickkontakt

60 V

4 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

440,00 kr^*

binder 70 3442 287 05-20 Sensor/ställdon-kontakt, okonfektionerad M12 Hona rak, Flänsanslutning 0.5 m Antal poler (RJ): 5 1 st

Artikelnr.:3216663

Leverans mån 14 dec.

Conrad Electronic

M12

Hona rak

60 V

4 A

Styck

Minsta beställningsvolym:: 2

Intervaller: 2

472,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3217737 binder 77 3527 0000 20705-0500-20 Sensor/ställdon-kontakt, konfektionerad Kontakt hane vinklad 5 m Antal poler (RJ): 5 1

Beskrivning

Dessa anslutningssystem är den perfekta lösningen för sensorer och ställdon inom många branscher. Vi har kontaktdon från IP40 till IP69K, många av dem med UL-, VDE- och Ecolab-godkännande, samt FDA-kompatibla modeller i sortimentet. Användare kan beställa rundkontaktdon med 2 till 12 kontakter och olika anslutningsalternativ, inklusive löd-, krimp-, dykart-, kabel- och trådanslutningar. Kontaktdon med M5-, M8- och M12-skruvlås finns raka och vinklade samt som flänsutförande. Förutom Duokontakter och dubbelfördelare finns även ett stort urval av anslutningskablar.

Egenskaper:

• 2- till 12-polig
• IP40 till IP69K
• Skruvlås
- Enkel montering
UL-, VDE- och Ecolab-godkännande
• Anslutningsledning
• FDA-konforma utföranden

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
