Name: binder 77 3434 0000 50712-1000-20 Sensor/ställdon-kontakt, konfektionerad M12 Hona vinklad 10 m Antal poler (RJ): 12 1 s
Brand: binder
SKU: 3217407
Availability: BackOrder

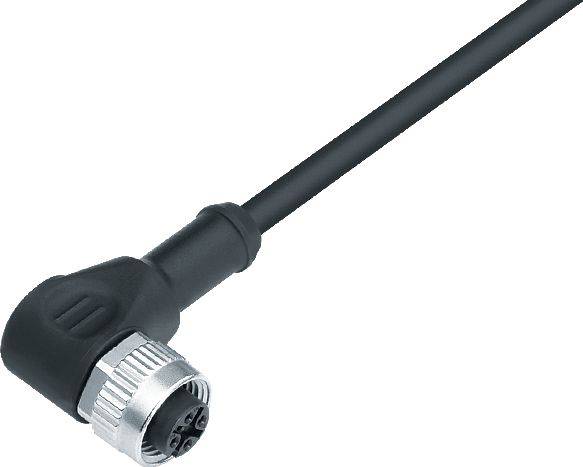

Svart kabel med vinklad kontakt och metallring, lämplig för industriella tillämpningar.

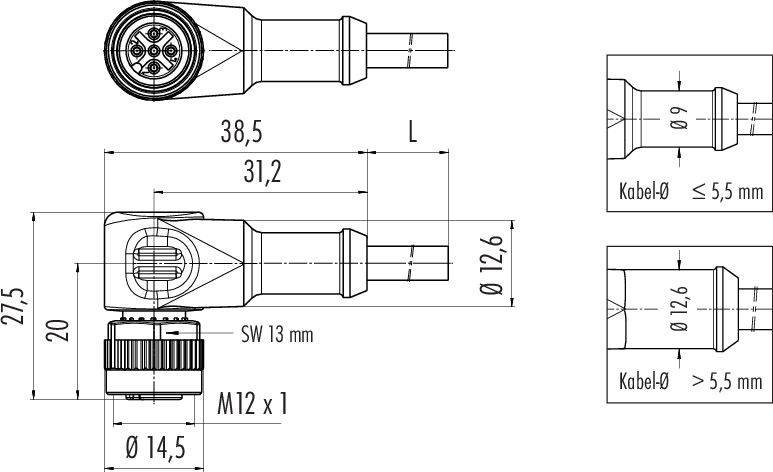

Teknisk ritning av en vinklad kontakt med M12-gänga. Mått och kabeltjocklek anges detaljerat.

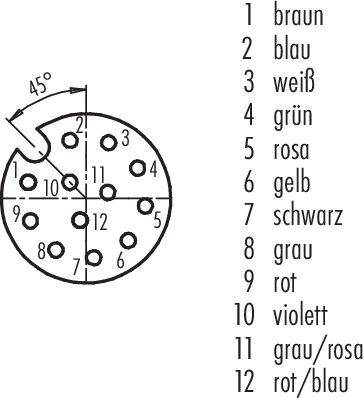

Diagram över en kontakt med 12 numrerade stift. Varje stift har en tilldelad färg, t.ex. '1 brun', '2 blå', osv.

1/3

Liknande avbildning

Typ av produkt

Sensor/ställdon-kontakt, konfektionerad

Konstruktionsform

Hona vinklad

Anslutningssida A

M12

Antal poler

Kabellängd

10 m

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 11 dec.

Antal

Styck

Toal (1 390,00 kr / stycken)

1 390,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

77 3434 0000 50712-1000 serien 763

M12-A vinkeldosa
Antal poler: 12
Oskärmad
På kabeln
IP69K
UL listad
PUR grå
12 x 0.25 m²

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolering: II.
Överspänningskategori II
Föroreningsgrad: 3
Material, KONTAKTKROPP: RENT
Material låsning: Pressgjuten zink förnicklad
Isolering litzkabel: PP9Y halogenfri
Kabelarea: 12 x 0.25 mm
Körhastighet: ≤ 200 m/min (5 m horisontell linje)
Böjradie kabeln rör: ≥ 10 x Ø
Böjradie kabel fast: ≥ 5 x Ø
Halogenfri: Ja
Monteringssätt: Kabelmontering

Typ: 77 3434 0000 50712-1000

Typ av produkt: Sensor/ställdon-kontakt, konfektionerad

Konstruktionsform: Hona vinklad

Anslutningssida A: M12

Antal poler: 12

Kabellängd: 10 m

Mantelmaterial: PUR

Nominell spänning: 30 V

Nominell ström: 1.5 A

Nominell ström - avrundad: 1.5 A

Tvärsnittsarea (max.): 0.25 mm²

Trådtvärsnitt (Sensor-/ventilkablage): 0.25 mm²

Anslutning: Kabel med kontakt

Tillverkarfärg: Grå

Gängtyp anslutningssida: M12

Gäng-typ kabelanslutning och montering: M12

Kodning: A

Kontaktmaterial: CuSn

Kontaktyta: Au (guld)

: IP69 K (i inbyggt tillstånd)

Egenskaper: Halogenfri

Min. temperatur: -50 °C

Max. temperatur: 80 °C

Tillslutningssätt: Skruv

Tillverkarnr.: 77 3434 0000 50712-1000-20

Innehåll: 1 st

Kabel-Ø: 6.5 mm

RoHS-godkänd: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Antal poler

Gängtyp anslutningssida

Konstruktionsform

Nominell spänning

Nominell ström - avrundad

Plug-standard

binder 09 0381 81 08-20 Sensor/ställdon-kontakt, okonfektionerad M12 Flänsstickkontakt Antal poler (RJ): 8 1 st Piece

Artikelnr.:3216600

Leverans ons 13 jan. 2027

Conrad Electronic

M12

Flänsstickkontakt

30 V

1.5 A

Sensorikkontaktanslutning

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

159,00 kr^*

binder 09 0431 212 04-20 Sensor/ställdon-kontakt, okonfektionerad M12 Flänsstickkontakt Antal poler (RJ): 4 1 st Piece

Artikelnr.:3216601

Leverans ons 13 jan. 2027

Conrad Electronic

M12

Flänsstickkontakt

Sensorikkontaktanslutning

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

129,00 kr^*

binder 09 0435 87 04-20 Sensor/ställdon-kontakt, okonfektionerad PG11 Flänsstickkontakt Antal poler (RJ): 4 1 st

Artikelnr.:3216614

Leverans tis 10 nov.

155 StyckConrad Electronic

PG11

Flänsstickkontakt

250 V

4 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

79,00 kr^*

binder 09 0437 87 05-20 Sensor/ställdon-kontakt, okonfektionerad PG11 Flänsstickkontakt Antal poler (RJ): 5 1 st

Artikelnr.:3216616

Leverans tis 10 nov.

80 StyckConrad Electronic

PG11

Flänsstickkontakt

60 V

4 A

Sensorikkontaktanslutning

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

99,00 kr^*

binder 09 3432 92 04-20 Sensor/ställdon-kontakt, okonfektionerad M12 Hona rak, Flänsanslutning Antal poler (RJ): 4 1 st

Artikelnr.:3216639

Leverans tis 10 nov.

3 StyckConrad Electronic

M12

Hona rak

250 V

4 A

Sensorikkontaktanslutning

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

209,00 kr^*

binder 09 3442 92 05-20 Sensor/ställdon-kontakt, okonfektionerad Hona rak, Flänsanslutning Antal poler (RJ): 5 1 st

Artikelnr.:3216642

Leverans mån 7 dec.

Conrad Electronic

Hona rak

60 V

4 A

Sensorikkontaktanslutning

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

239,00 kr^*

binder 09 3491 969 12-20 Sensor/ställdon-kontakt, okonfektionerad M12 x 1 Flänsstickkontakt Antal poler (RJ): 12 1 st Piece

Artikelnr.:3216643

Leverans fre 22 jan. 2027

Conrad Electronic

M12 x 1

Flänsstickkontakt

30 V

1.5 A

Sensorikkontaktanslutning

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

489,00 kr^*

binder 70 3441 287 05-20 Sensor/ställdon-kontakt, okonfektionerad M12 Flänsstickkontakt 0.5 m Antal poler (RJ): 5 1 st

Artikelnr.:3216661

Leverans mån 21 dec.

Conrad Electronic

M12

Flänsstickkontakt

60 V

4 A

Sensorikkontaktanslutning

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

590,00 kr^*

binder 70 3441 785 05-20 Sensor/ställdon-kontakt, okonfektionerad M16 Flänsstickkontakt 0.5 m Antal poler (RJ): 5 1 st

Artikelnr.:3216662

Leverans mån 21 dec.

Conrad Electronic

M16

Flänsstickkontakt

60 V

4 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

550,00 kr^*

binder 70 3442 287 05-20 Sensor/ställdon-kontakt, okonfektionerad M12 Hona rak, Flänsanslutning 0.5 m Antal poler (RJ): 5 1 st

Artikelnr.:3216663

Leverans mån 21 dec.

Conrad Electronic

M12

Hona rak

60 V

4 A

Styck

Minsta beställningsvolym:: 2

Intervaller: 2

590,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3217407 binder 77 3434 0000 50712-1000-20 Sensor/ställdon-kontakt, konfektionerad M12 Hona vinklad 10 m Antal poler (RJ): 12 1 s

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3217407 binder 77 3434 0000 50712-1000-20 Sensor/ställdon-kontakt, konfektionerad M12 Hona vinklad 10 m Antal poler (RJ): 12 1 s

Beskrivning

Dessa anslutningssystem är den perfekta lösningen för sensorer och ställdon inom många branscher. Vi har kontaktdon från IP40 till IP69K, många av dem med UL-, VDE- och Ecolab-godkännande, samt FDA-kompatibla modeller i sortimentet. Användare kan beställa rundkontaktdon med 2 till 12 kontakter och olika anslutningsalternativ, inklusive löd-, krimp-, dykart-, kabel- och trådanslutningar. Kontaktdon med M5-, M8- och M12-skruvlås finns raka och vinklade samt som flänsutförande. Förutom Duokontakter och dubbelfördelare finns även ett stort urval av anslutningskablar.

Egenskaper:

• 2- till 12-polig
• IP40 till IP69K
• Skruvlås
- Enkel montering
UL-, VDE- och Ecolab-godkännande
• Anslutningsledning
• FDA-konforma utföranden

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
