Name: binder 77 3434 0000 50004-0500-20 Sensor/ställdon-kontakt, konfektionerad M12 Hona vinklad 5 m Antal poler (RJ): 4 1 st
Brand: binder
SKU: 3217394
Availability: BackOrder

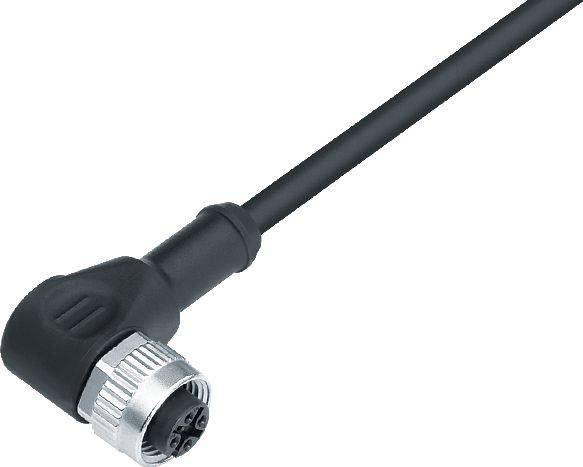

En svart, vinklad kabel med en metallås. Används i elektroniska eller industriella tillämpningar.

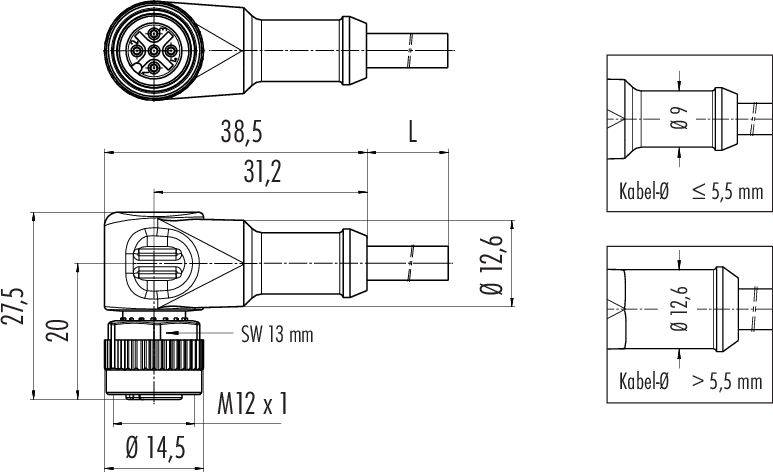

Teknisk ritning av en kontakt med mått. Huvudvy visar sidodetaljer och maximal kabeldiameter på 5,5 mm.

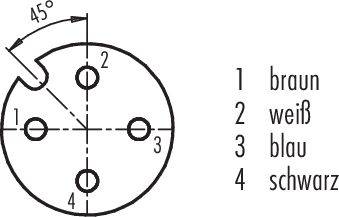

Diagram över en rundkontakt med 4 poler. Pol 1 är brun, pol 2 är vit, pol 3 är blå och pol 4 är svart. 45° markering.

1/3

Liknande avbildning

Typ av produkt

Sensor/ställdon-kontakt, konfektionerad

Konstruktionsform

Hona vinklad

Anslutningssida A

M12

Antal poler

Kabellängd

5 m

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 27 nov.

Antal

Styck

Toal (379,00 kr / stycken)

379,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

77 3434 0000 50004-0500 serien 763

M12-A vinkeldosa
Poltal 4
Oskärmad
På kabeln
IP69K
UL listad
PUR svart
4 x 0.34 m²

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolering: II.
Överspänningskategori II
Föroreningsgrad: 3
Material, KONTAKTKROPP: RENT
Material låsning: Pressgjuten zink förnicklad
Isolering litzkabel: PP9Y halogenfri
Kabelarea: 4 x 0.34 mm
Körhastighet: ≤ 3.33 m/s.
Böjradie kabeln rör: ≥ 10 x Ø
Böjradie kabel fast: ≥ 5 x Ø
Halogenfri: Ja
Monteringssätt: Kabelmontering

Typ: 77 3434 0000 50004-0500

Typ av produkt: Sensor/ställdon-kontakt, konfektionerad

Konstruktionsform: Hona vinklad

Anslutningssida A: M12

Antal poler: 4

Kabellängd: 5 m

Mantelmaterial: PUR

Nominell spänning: 250 V

Nominell ström: 4 A

Nominell ström - avrundad: 4 A

Tvärsnittsarea (max.): 0.34 mm²

Trådtvärsnitt (Sensor-/ventilkablage): 0.34 mm²

Anslutning: Kabel med kontakt

Tillverkarfärg: Svart

Gängtyp anslutningssida: M12

Gäng-typ kabelanslutning och montering: M12

Kodning: A

Kontaktmaterial: CuSn

Kontaktyta: Au (guld)

: IP69 K (i inbyggt tillstånd)

Egenskaper: Halogenfri

Min. temperatur: -50 °C

Max. temperatur: 80 °C

Tillslutningssätt: Skruv

Tillverkarnr.: 77 3434 0000 50004-0500-20

Innehåll: 1 st

Kabel-Ø: 4.7 mm
