Name: binder 77 3408 0000 50005-0500-20 Sensor/ställdon-kontakt, konfektionerad M8 Hona vinklad 5 m Antal poler (RJ): 5 1 st
Brand: binder
SKU: 3217033
Availability: BackOrder

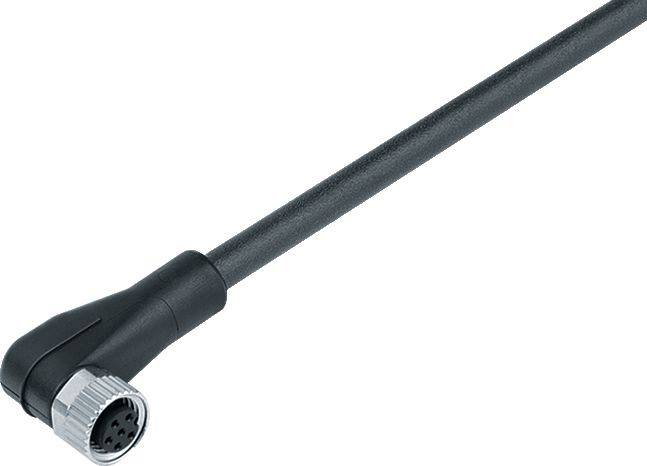

Svart kabel med 90-graders vinkel och silverfärgad kontakt, sannolikt lämplig för elektroniska anslutningar.

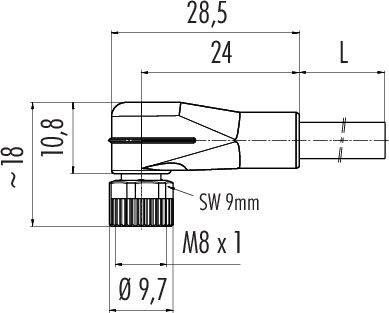

Teknisk ritning av en M8-kontakt: Längd 28,5 mm, Ø 9,7 mm, SW 9 mm. Måttangivelser illustrerar olika dimensioner.

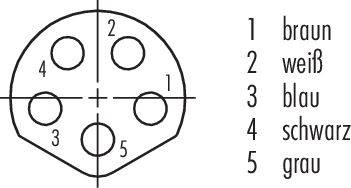

Kabelanslutningsschema för en 5-polig kontakt. Siffror 1 till 5 motsvarar färger: 1 brun, 2 vit, 3 blå, 4 svart, 5 grå.

1/3

Liknande avbildning

Typ av produkt

Sensor/ställdon-kontakt, konfektionerad

Konstruktionsform

Hona vinklad

Anslutningssida A

Antal poler

Kabellängd

5 m

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 11 dec.

Antal

Styck

Toal (399,00 kr / stycken)

399,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

77 3408 0000 50005-0500 serien 718

M8 vinkelkontakt
Antal poler: 5
Oskärmad
På kabeln
IP67
UL listad
PUR svart
5 x 0.34 m²

Tekniska specifikationer

EMC-duglighet: Oskärmad
Genomgångsmotstånd:: 3 mΩ
Isolering: II.
Överspänningskategori II
Föroreningsgrad: 3
Material, KONTAKTKROPP: RENT
Material låsning: Pressgjuten zink förnicklad
Isolering litzkabel: PP9Y halogenfri
Kabelarea: 5 x 0.34 mm
Körhastighet: ≤ 200 m/min (5 m horisontell linje)
Böjradie kabeln rör: ≥ 10 x Ø
Böjradie kabel fast: ≥ 5 x Ø
Halogenfri: Ja
Monteringssätt: Kabelmontering

Typ: 77 3408 0000 50005-0500

Typ av produkt: Sensor/ställdon-kontakt, konfektionerad

Konstruktionsform: Hona vinklad

Anslutningssida A: M8

Antal poler: 5

Kabellängd: 5 m

Mantelmaterial: PUR

Nominell spänning: 30 V

Nominell ström: 3 A

Nominell ström - avrundad: 3 A

Tvärsnittsarea (max.): 0.34 mm²

Trådtvärsnitt (Sensor-/ventilkablage): 0.34 mm²

Anslutning: Kabel med kontakt

Tillverkarfärg: Svart

Gängtyp anslutningssida: M8

Kontaktmaterial: CuZn

Kontaktyta: Au (guld)

: IP67

Egenskaper: Halogenfri

Min. temperatur: -50 °C

Max. temperatur: 90 °C

Tillslutningssätt: Skruv

Tillverkarnr.: 77 3408 0000 50005-0500-20

Innehåll: 1 st

Kabel-Ø: 5.0 mm

RoHS-godkänd: Ja
