Name: BALLUFF BPI00FM Sensor/ställdon passiv Multipolfördelare 1 st Single
Brand: BALLUFF
SKU: 3422760
Availability: BackOrder

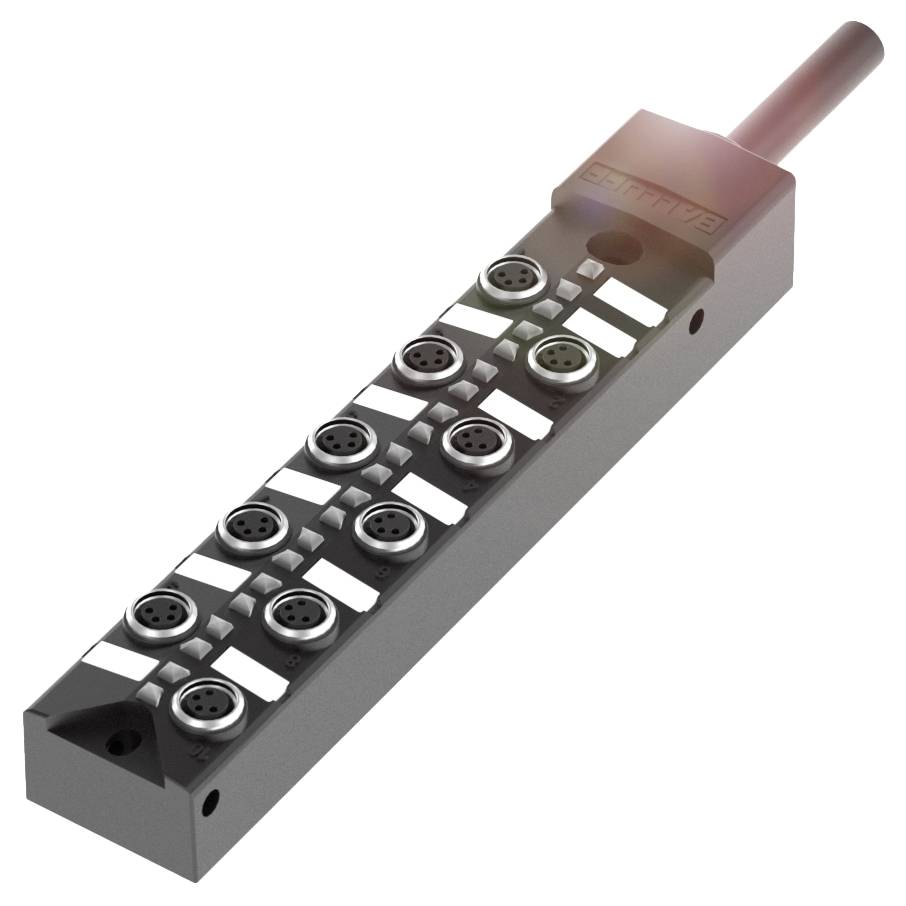

En rektangulär elektrisk anslutningsblock med flera cirkulära uttag och en kabel i änden, för anslutningar i ett system.

Liknande avbildning

Förpackningstyp

Single

Typ av produkt

Sensor/ställdon passiv

Antal signalplatser

Antal fördelare

10-polig

Typ

BPI00FM

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 11 dec.

Antal

Styck

Toal (2 490,00 kr / stycken)

2 490,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Distributionsbox

Driftspänning UB: 10...30 VDC/10...30 VAC
KABEL: PUR svart, 5 m, dragkedjor
Utgångsström max.: 3 A
Anslutning, kortplatser: 10x M8x1-uttag, 4-polig
Visning kopplingsfunktion: Ingen lysdiod

Tekniska specifikationer

Huvudfunktioner: Anslutningar, kontaktplatser: 10x M8x1-uttag, 4-polig
Visning kopplingsfunktion: Ingen lysdiod
Utgångsström max.: 3 A
Driftspänning UB: 10...30 VDC/10...30 VAC
KABEL: PUR svart, 5 m, dragkedjor
Kapslingsklass: IP 67
Summaström, max. 8 A.
Extra egenskaper:
I leveransen ingår: Identifieringsskyltar (11x)|lock (5x)
Mått 157 x 30 x 23 mm
Fäste M4 (2x)
Nominell driftspänning: DC 24 V
Driftspänning UB: 10...30 VDC/10...30 VAC
Åtdragningsmoment: 1.2 Nm ±0.2 (M4)
Kabeldiameter D: 9.50 ±0.25 mm
Kabellängd L 5.00 m
Höljets material: PBT, GF
Kapslingsklass IP67, fastskruvad form
Kontaktmaterial: Brons (CuSn6), nickat
Antal ledare: 22
Ledararea: 0.34 m² + 0.75 m²
Visning kopplingsfunktion: Ingen lysdiod
Utgångsström max.: 3 A
Isoleringsmotstånd: ≥ 10 Gohm
Summaström, max. 8 A.
Anslutning, kortplatser: 10x M8x1-uttag, 4-polig
Kontakthållarmaterial PBT
Åtdragningsmoment kabelkontakt: 0.4 Nm + 0.1 Nm (M8|anslutningsdon)
KABEL: PUR svart, 5 m,|dragkedjor
Kabel, böjradie min., fast installation: 7.5 x D
Kabel, böjradie min., flexibel installation: 15 x D
Kabel, böjningscykler min.: 2 Mio.
Kabelmantlmaterial: PUR
Acceleration max., släpkedja: 10 m/s²
Kabelegenskaper: Lämplig för dragkedjor
Kabelmantel, färg: Svart
Förfarningshastighet max., släpkedja 3 m/s.
Horisontell rörelseväg, släpkedja: 10 m vid 10 m/s²
Kabeltemperatur, fast förläggning: -40...80 °C.
Kabeltemperatur, flexibel dragning: -20...80 °C.
Gjutna miljöer: Ja

Förpackningstyp: Single

Typ av produkt: Sensor/ställdon passiv

Antal signalplatser: 10

Typ: BPI00FM

Antal fördelare: 10-polig

Statusdisplay: utan LED

Anslutning: M8-uttag

Bredd: 157.00 mm

Längd: 23.00 mm

: IP67

Strömtålighet per kortplats: 3 A

Summaström, enkel inmatning: 8 A

Anslutningstyp (fördelardosa): M8-hylsa

Totalt antal poler: 4

Tillverkarnr.: BPI00FM

Innehåll: 1 st

Antal poler: 4

Höjd: 30.00 mm

Strömbelastning (total): 8 A

Strömbelastning per I/O-signal: 3 A

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3422760 BALLUFF BPI00FM Sensor/ställdon passiv Multipolfördelare 1 st Single

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3422760 BALLUFF BPI00FM Sensor/ställdon passiv Multipolfördelare 1 st Single

Beskrivning

Passiva gränssnitt hos Balluff förbinder sensorer och ställdon med styrningen. De är perfekta för hårda förhållanden och är ideal när man använder kyl- och smörjmedel. Höljet är helt gjutet och har en hög kapslingsklass samt en utmärkt stöt- och vibrationstålighet. Metalliska skruvhylsor garanterar att kontakterna är exakt passande. Anslutningsplatser= 10x M8x1-anslutning, 4-polig, kabel=PUR svart, 5 m, dragkedjor-duglig, driftspänning UB=10...30 VDC/10...30 VAC, utgångsström max.=3 A, summastström max.=8 A, kapslingsklass= IP67

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
