Name: BALLUFF BPI009Y Sensor/ställdon passiv Multipolfördelare 1 st
Brand: BALLUFF
SKU: 3422740
Availability: BackOrder

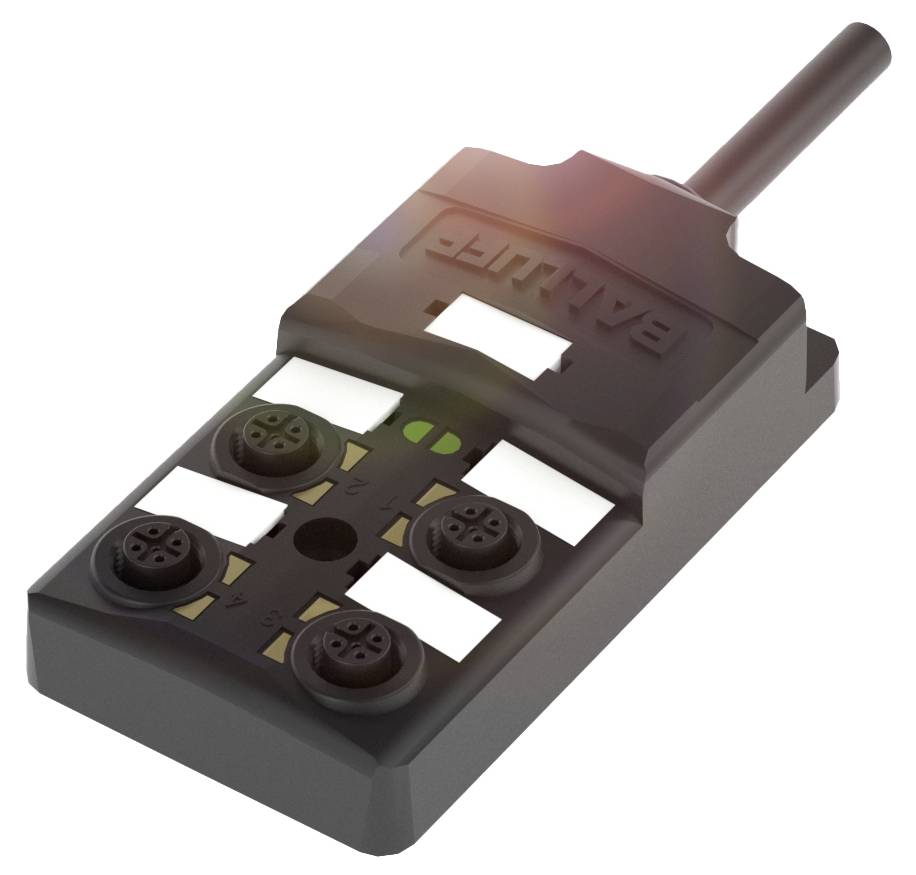

En svart elektronisk komponent med flera runda anslutningar, förmodligen en fördelningsbox eller kontaktadapter.

Liknande avbildning

Typ av produkt

Sensor/ställdon passiv

Antal signalplatser

Antal fördelare

4-polig

Typ

BPI009Y

Statusdisplay

med LED

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 8 dec.

Antal

Styck

Toal (1 390,00 kr / stycken)

1 390,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Distributionsbox

KABEL: PUR svart, 5 m, dragkedjor
Visning av driftspänning: Lysdiod grön
Anslutningar kortplatser: 4x M12x1-uttag, 5-polig
Visning kopplingsfunktion: Lysdiod gul (8x)
Signaltyp: PNP

Tekniska specifikationer

Huvudfunktioner: Anslutningar platser: 4x M12x1-uttag, 5-polig
Visning kopplingsfunktion: Lysdiod gul (8x)
Utgångsström max.: 4 A
Driftspänning UB: 10 - 30 V DC
Visning av driftspänning: Lysdiod grön
KABEL: PUR svart, 5 m, dragkedjor
Kapslingsklass: IP 67
Signaltyp: PNP
Summaström, max. 8 A.
Extra egenskaper:
I leveransen ingår: Identifieringsskyltar (24x)|lock (2x)
Mått 105 x 58 x 25 mm
Fäste M4 (3x)
Visning av driftspänning: Lysdiod grön
Nominell driftspänning: DC 24 V
Driftspänning UB: 10 - 30 V DC
Åtdragningsmoment: 1.2 Nm ±0.2 (M4)
Kopplingsutgång: PNP slutande/brytande (NO/NC)
Kabeldiameter D: 8.30 ±0.3 mm
Kabellängd L 5.00 m
Höljets material: PBT, GF
Kapslingsklass IP67, fastskruvad form
Kontaktmaterial: Brons (CuSn6), nickat
Antal ledare: 11
Ledararea: 0.34 m² + 1.0 m²
Visning kopplingsfunktion: Lysdiod gul (8x)
Utgångsström max.: 4 A
Isoleringsmotstånd: ≥ 10 Gohm
Summaström, max. 8 A.
Anslutningar kortplatser: 4x M12x1-uttag, 5-polig
Kontakthållarmaterial PBT
Åtdragningsmoment kabelkontakt: 0.6 Nm + 0.1 Nm (M12|anslutningsdon)
Jag vill bara säga följande: Ja
KABEL: PUR svart, 5 m,|dragkedjor
Kabel, böjradie min., fast installation: 7.5 x D
Kabel, böjradie min., flexibel installation: 15 x D
Kabel, böjningscykler min.: 2 Mio.
Kabelmantlmaterial: PUR
Acceleration max., släpkedja: 10 m/s²
Kabelegenskaper: Lämplig för dragkedjor
Kabelmantel, färg: Svart
Förfarningshastighet max., släpkedja 3 m/s.
Horisontell rörelseväg, släpkedja: 10 m vid 10 m/s²
Kabeltemperatur, fast förläggning: -40...80 °C.
Kabeltemperatur, flexibel dragning: -20...80 °C.

Typ av produkt: Sensor/ställdon passiv

Antal signalplatser: 4

Typ: BPI009Y

Antal fördelare: 4-polig

Statusdisplay: med LED

Signaltyp: PNP

Anslutning: M12-uttag

Bredd: 105.00 mm

Längd: 25.00 mm

: IP67

Strömtålighet per kortplats: 4 A

Summaström, enkel inmatning: 8 A

Anslutningstyp (fördelardosa): M12-hylsa

Totalt antal poler: 5

Tillverkarnr.: BPI009Y

Innehåll: 1 st

Antal poler: 5

Höjd: 58.00 mm

Strömbelastning (total): 8 A

Strömbelastning per I/O-signal: 4 A

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3422740 BALLUFF BPI009Y Sensor/ställdon passiv Multipolfördelare 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3422740 BALLUFF BPI009Y Sensor/ställdon passiv Multipolfördelare 1 st

Beskrivning

Passiva gränssnitt hos Balluff förbinder sensorer och ställdon med styrningen. De är perfekta för hårda förhållanden och är ideal när man använder kyl- och smörjmedel. Höljet är helt gjutet och har en hög kapslingsklass samt en utmärkt stöt- och vibrationstålighet. Metalliska skruvhylsor garanterar att kontakterna är exakt passande. Anslutning uttag=4x M12x1-uttag, 5-polig, visning av driftspänning=LED grön, visning omkopplingsfunktion=LED gul (8x), signaltyp=PNP, kabel=PUR svart, 5 m, dragkedjor-kompatibel, driftspänning UB=10...30 VDC, utgångsström max.=4 A, summaström max.=8 A, kapslingsklass=IP67

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
