Name: Weidmüller 2568980000 Switching Power Supply 24 V/DC 5 A 120 W Antal utgångar:1 x Innehåll 1 st
Brand: Weidmüller
SKU: 1949512
Availability: BackOrder

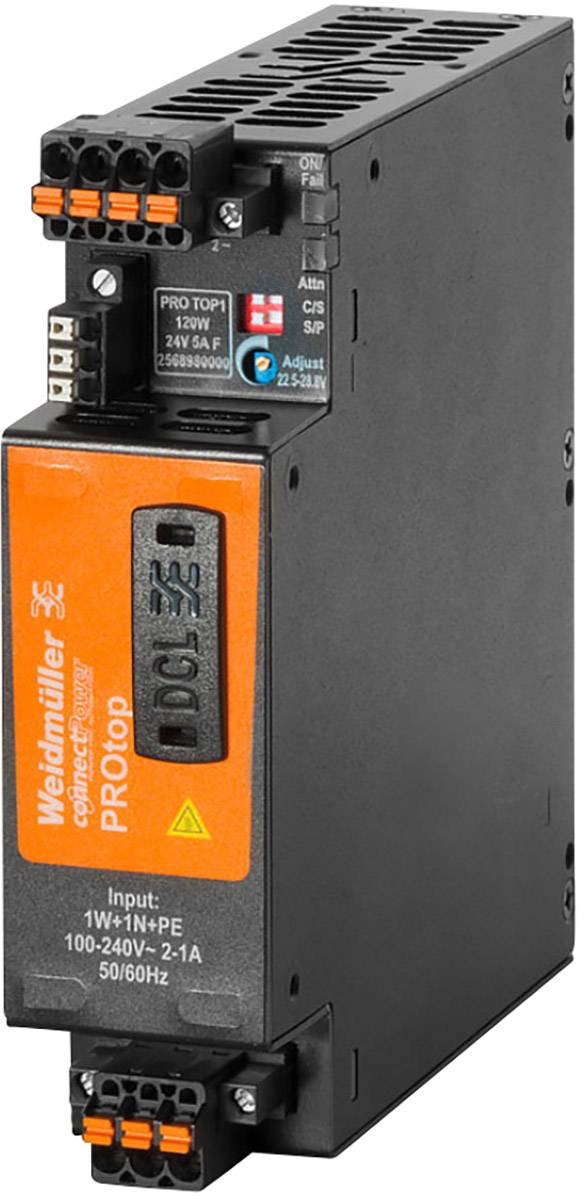

En svart och orange elektrisk enhet från Weidmüller med beteckningen 'PROtop' som spänningsförsörjningsenhet.

Kopplingsschema för en AC-DC-omvandlare: Till vänster ansluts L (Fas), N (Nolla) och PE (Jord). Till höger visas DC-utgångar och en mikrokontroller (µC).

Diagrammet visar lastandelen i procent från 130% vid -25°C till 60% vid 70°C, sjunkande linjärt med stigande temperatur.

1/3

Datablad (PDF)

Leverans tis 3 nov.

5 Styck

Antal

Styck

Toal (1 192,00 kr / stycken)

1 432,00 kr

-17 %

1 192,00 kr

exkl. moms

Fri frakt

Endast 5 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Nätenhet DIN-skena

Ensidigt fläns utgångssidan för högre mekanisk krav
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Tekniska specifikationer

Lagringstemperatur: -40 °C - +85 °C
Kopplingsström max. 5 A
Frekvensområde AC 45 Hz - 65 Hz
Överspänningsskydd ingång: Varistor
Stigtid< 100 ms
Antal klämmor: 4 (++ / --)
Hölje: Metall, korrosionsbeständig

Utförande: Strömförsörjning, switchad nätenhet, 24 V.

Ingångsspänning (nominell): 100-240 V/AC
120 - 340 V/DC

Typ av produkt: Switching Power Supply

Ingångsspänning (min.): 85 V/AC
48 V/DC

Utgångsspänning: 24 V/DC

Ingångsspänning: 85 - 277 V/AC, 48 - 410 V/DC

Ingångsspänning (max.): 410 V/DC
277 V/AC

Utgångsström max.: 5 A

Utgångsström (max.) - avrundad: 5 A

: 120 W

Typ av utgång (nätaggregat): Fast spänning

Faser: 1

Utgångsström (max.): 24 V/DC

Antal utgångar: 1 x

Anslutning: PUSH IN med aktuator

Mått.: (L x B x H) 125 x 35 x 130 mm

Vikt: 850 g

Utgångsspänning (max.): 28.8 V/DC

Utgångsspänning (min.): 22.5 V/DC

Driftstemperatur (max.): +70 °C

Arbetstemperatur (max.) (Reducering): +70 °C

Arbetstemperatur (min.) (Reducering): -25 °C

Driftstemperatur (Min): -25 °C

Tillverkarnr.: 2568980000

Innehåll: 1 st

MTBF: 1000000 h

Bredd: 35 mm

Höjd: 130 mm

Längd: 125 mm

: IP20

Max. temperatur: +70 °C

Min. temperatur: -25 °C

Typ: PRO TOP1 120W 24V 5A F

Verkningsgrad: 91 %

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Anslutning

Ingångsspänning (max.)

Utgångsström (max.)

Utgångsspänning

Typ av utgång (nätaggregat)

Ingångsspänning (nominell)

Utgångsström (max.) - avrundad

Typ av produkt

Ingångsspänning (min.)

Weidmüller 2466850000 Switching Power Supply 24 V/DC 3 A 72 W Innehåll 1 st

Artikelnr.:1661581

Leverans tis 3 nov.

5 StyckConrad Electronic

72 W

PUSH IN med aktuator

410 V/DC

24 V/DC

Fast spänning

100-240 V/AC

3 A

Switching Power Supply

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 592,00 kr^*

Weidmüller 2466870000 Switching Power Supply 24 V/DC 5 A 120 W Innehåll 1 st

Artikelnr.:1661558

Leverans tis 3 nov.

5 StyckConrad Electronic

120 W

PUSH IN med aktuator

410 V/DC

24 V/DC

Fast spänning

100-240 V/AC

5 A

Switching Power Supply

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 072,00 kr^*

Weidmüller 2466880000 Switching Power Supply 24 V/DC 10 A 240 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:1661559

Snabb leverans tis 27 okt.

9 StyckConrad Electronic

240 W

PUSH IN med aktuator

410 V/DC

24 V/DC

Fast spänning

100-240 V/AC

10 A

Switching Power Supply

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 632,00 kr^*

Weidmüller 2466890000 Switching Power Supply 24 V/DC 20 A 480 W Innehåll 1 st

Artikelnr.:1661560

Leverans tis 3 nov.

5 StyckConrad Electronic

480 W

Push-In-klämma

410 V/DC

24 V/DC

Fast spänning

100-240 V/AC

20 A

Switching Power Supply

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 072,00 kr^*

Weidmüller 2466900000 Switching Power Supply 24 V/DC 40 A 960 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:1661561

Leverans tis 3 nov.

5 StyckConrad Electronic

960 W

Push-In-klämma

410 V/DC

24 V/DC

Fast spänning

100-240 V/AC

40 A

Switching Power Supply

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

7 752,00 kr^*

Weidmüller 2466910000 Switching Power Supply 12 V/DC 10 A 120 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:1950199

Leverans tis 3 nov.

5 StyckConrad Electronic

120 W

PUSH IN med aktuator

410 V/DC

12 V/DC

Fast spänning

100-240 V/AC

10 A

Switching Power Supply

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 232,00 kr^*

Weidmüller 2466920000 Switching Power Supply 48 V/DC 20 A 960 W Innehåll 1 st

Artikelnr.:1661562

Leverans tis 3 nov.

5 StyckConrad Electronic

960 W

Push-In-klämma

410 V/DC

48 V/DC

Fast spänning

100-240 V/AC

20 A

Switching Power Supply

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

8 472,00 kr^*

Weidmüller 2466980000 Switching Power Supply 24 V/DC 5 A 120 W Innehåll 1 st

Artikelnr.:1950774

Leverans tis 3 nov.

5 StyckConrad Electronic

120 W

Skruvklämma

410 V/DC

24 V/DC

Fast spänning

100-240 V/AC

5 A

Switching Power Supply

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 352,00 kr^*

Weidmüller 2466990000 Switching Power Supply 24 V/DC 10 A 240 W Innehåll 1 st

Artikelnr.:1950775

Leverans tis 3 nov.

5 StyckConrad Electronic

240 W

Skruvklämma

410 V/DC

24 V/DC

Fast spänning

100-240 V/AC

10 A

Switching Power Supply

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 072,00 kr^*

Weidmüller 2467000000 Switching Power Supply 24 V/DC 20 A 480 W Antal utgångar:1 x Innehåll 1 st

Artikelnr.:1951796

Leverans tis 3 nov.

5 StyckConrad Electronic

480 W

Skruvklämma

410 V/DC

24 V/DC

Fast spänning

100-240 V/AC

20 A

Switching Power Supply

85 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 872,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1949512 Weidmüller 2568980000 Switching Power Supply 24 V/DC 5 A 120 W Antal utgångar:1 x Innehåll 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1949512 Weidmüller 2568980000 Switching Power Supply 24 V/DC 5 A 120 W Antal utgångar:1 x Innehåll 1 st

Beskrivning

High-End-strömförsörjning måste även i industrimiljö kan arbeta effektivt och tillförlitligt. Finns höga effektreserver, lång livslängd och optimalt skydd mot överspänningar, vibrationer och extrema temperatur förhållanden krävs.
Den nya DCL-tekniken ger PROtop en enastående dynamiskt omfång. Denna kan antingen för tillförlitlig utlösning av ledningsskyddsbrytare eller även kraftfulla motor start.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
