VOLTCRAFT EL-1400 Elektronisk belastning 150 V/DC 40 A 400 W

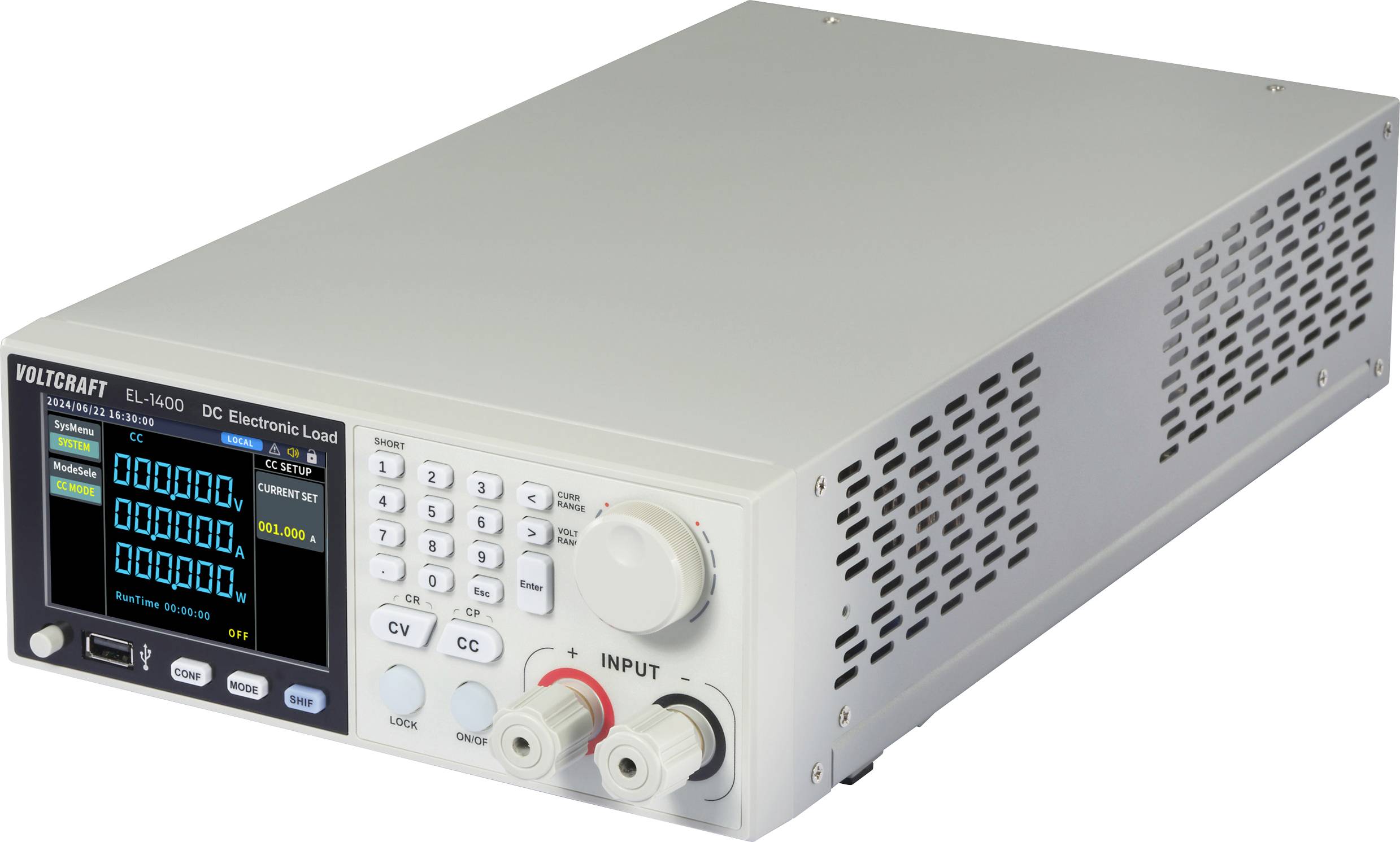

En silvergrå elektrisk mätapparat med digitalt display visar mätvärden och kontroller. Framsidan har anslutningar och knappar.

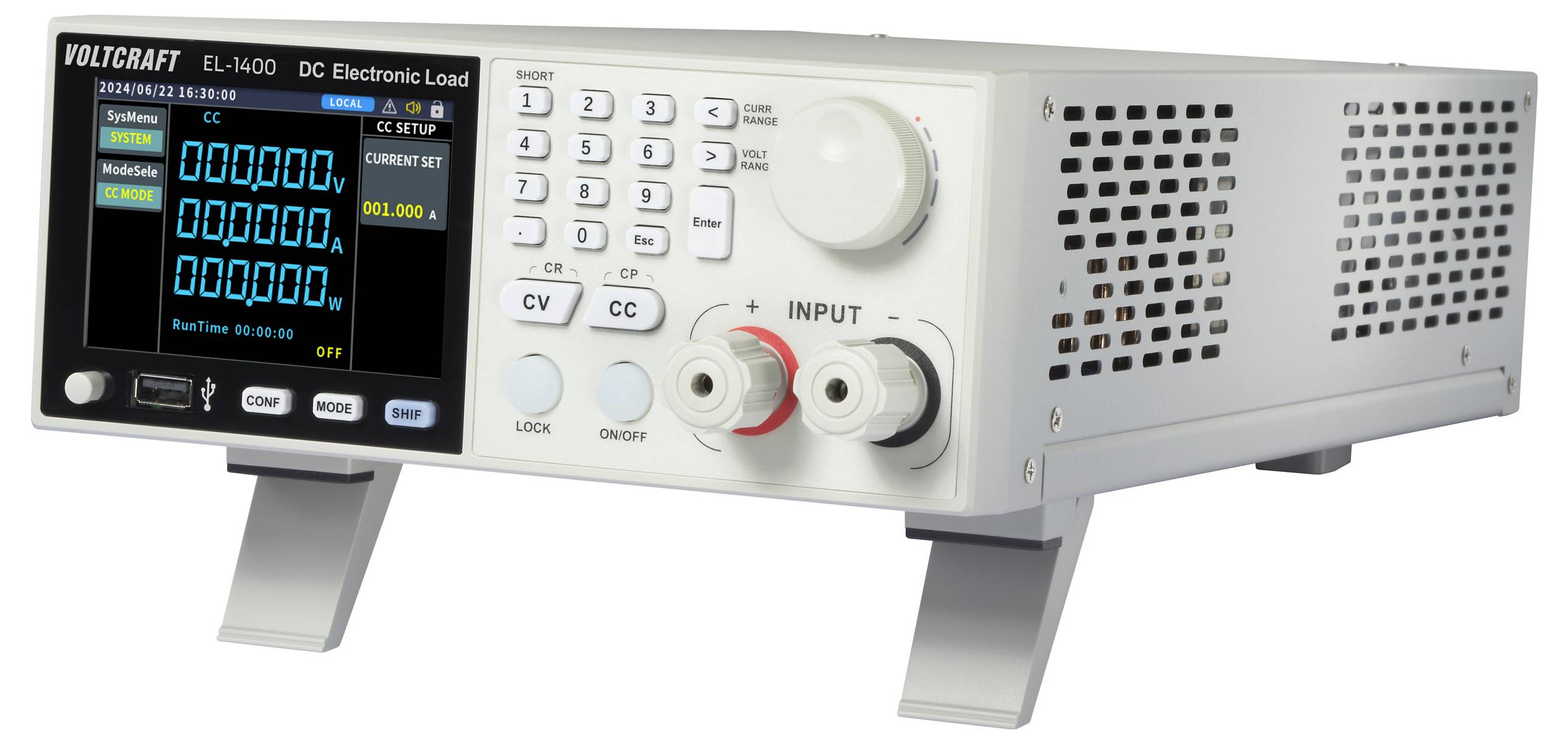

En elektronisk last med en digital display visar olika inställningar och mätvärden, som spänning och strömstyrka.

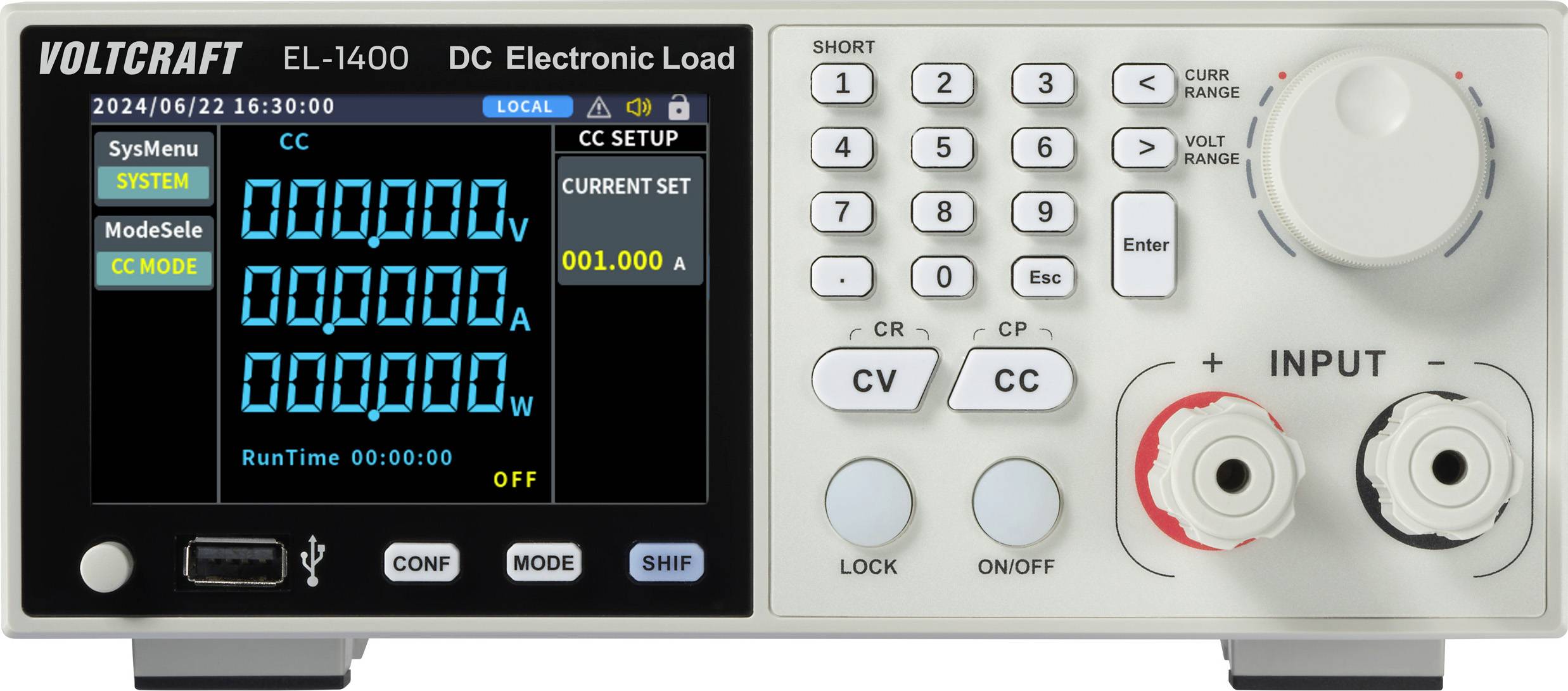

En digital elektronisk lastapparat med olika knappar och en display som visar inställningar som systemkonfiguration, lägesval och strömmätning.

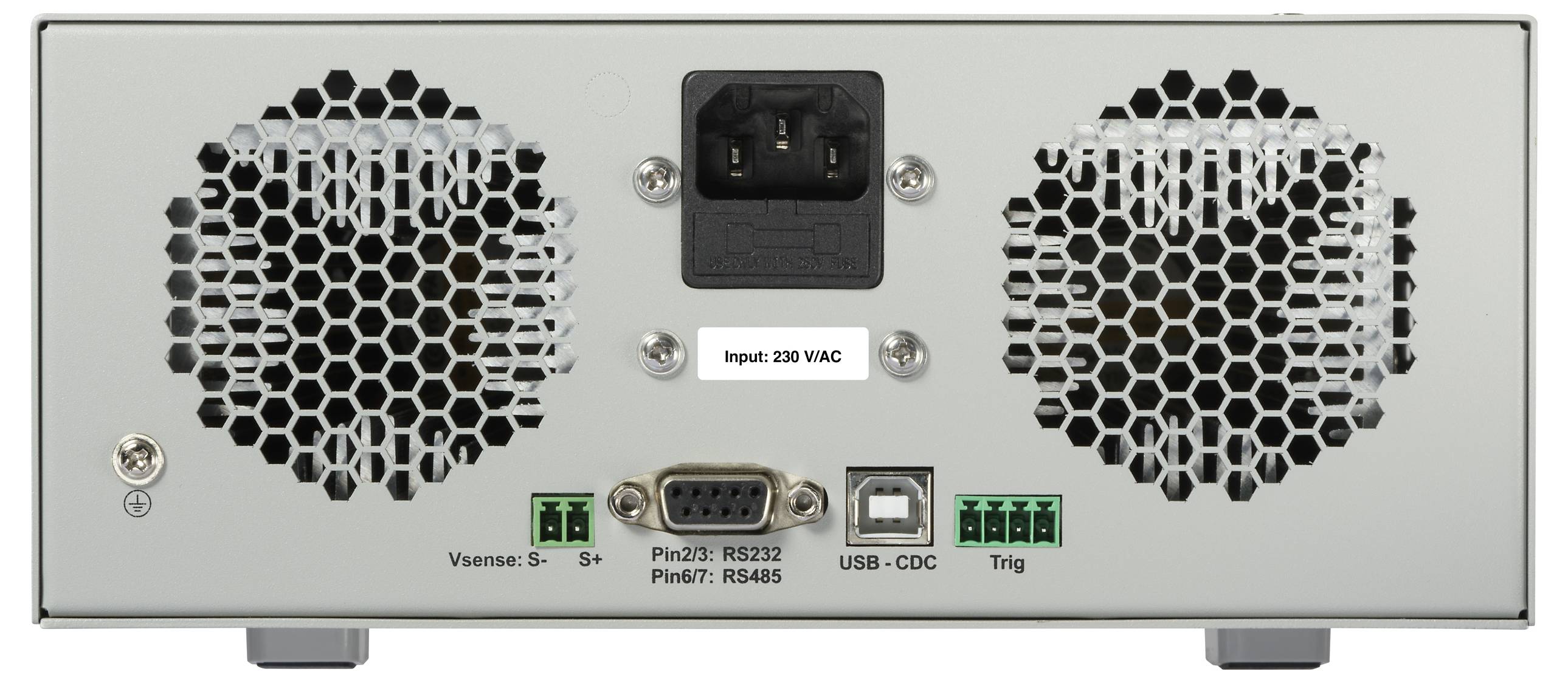

Baksidesvy av en elektronisk enhet med två fläktar, en strömförsörjning (220 VAC), USB-anslutning och RS232/RS485-gränssnitt.

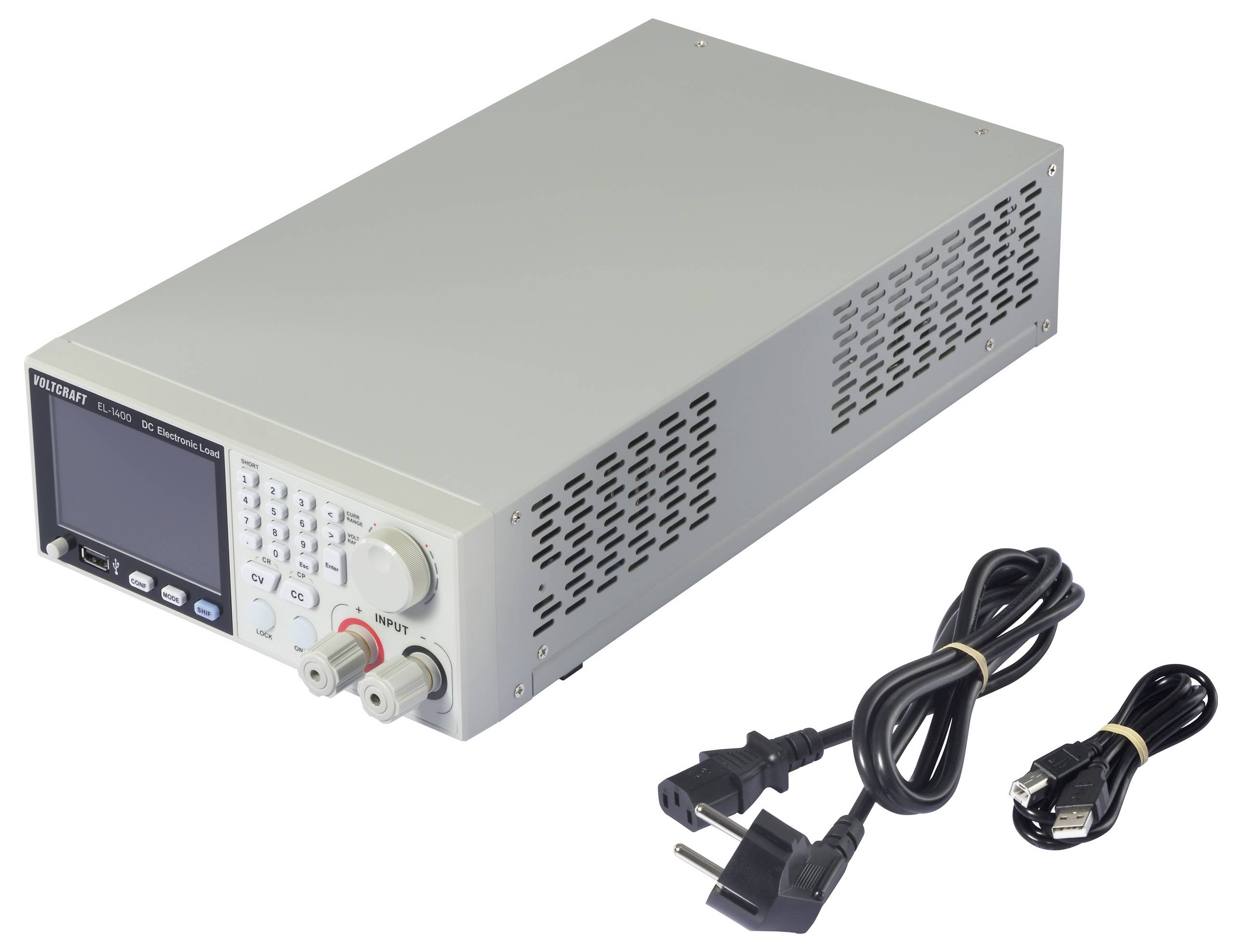

Laboratoriespänningsaggregat med digitalvisning, flera knappar och anslutningar. Kablar och kontakter är avbildade bredvid.

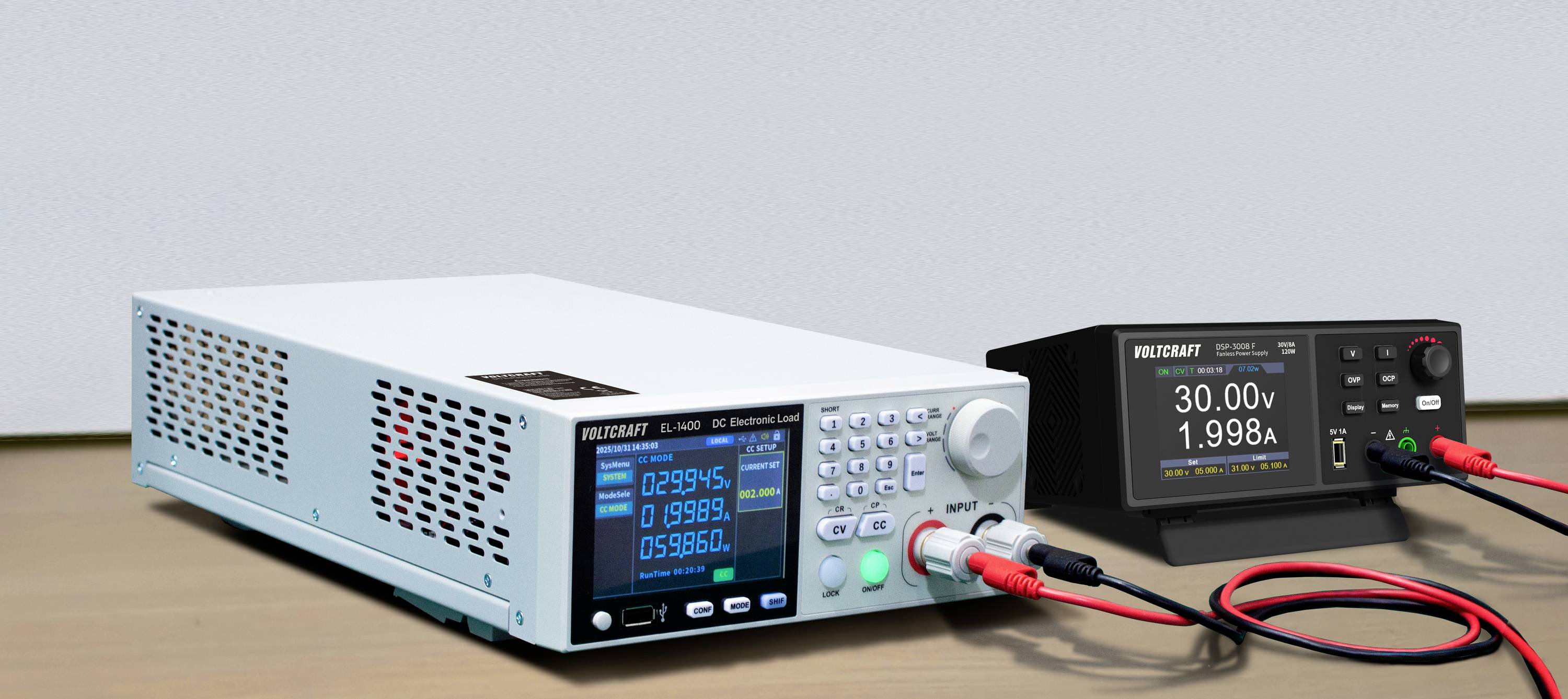

Två elektroniska enheter på ett träbord visar spännings- och strömavläsningar. Den vänstra enheten visar '29,95V, 1,999A', den högra visar '30,00V, 1,998A'.

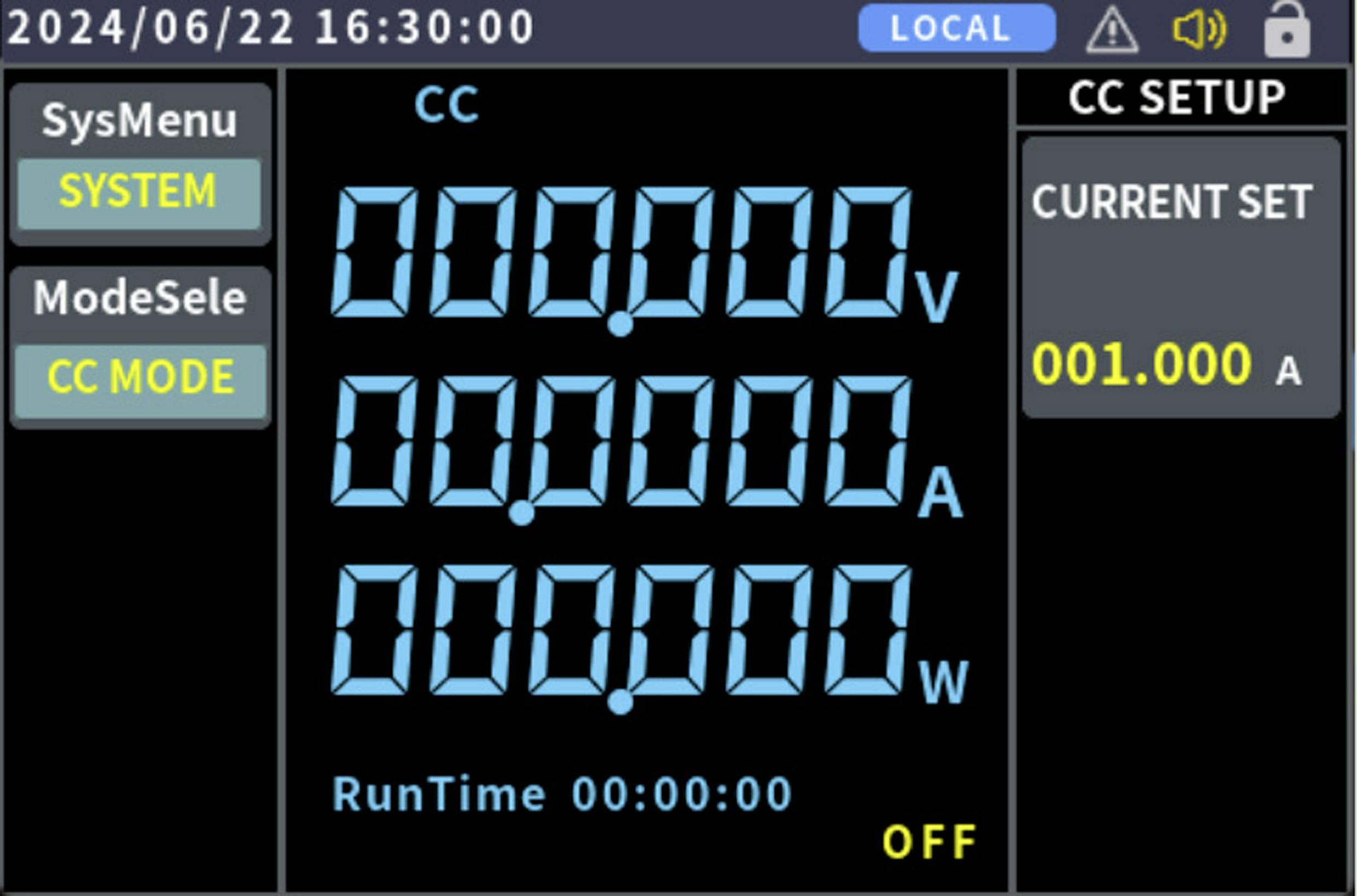

Elektronisk display med blå lysande siffror visar spänning, strömstyrka och effekt. Uppe till höger finns 'CC SETUP'.

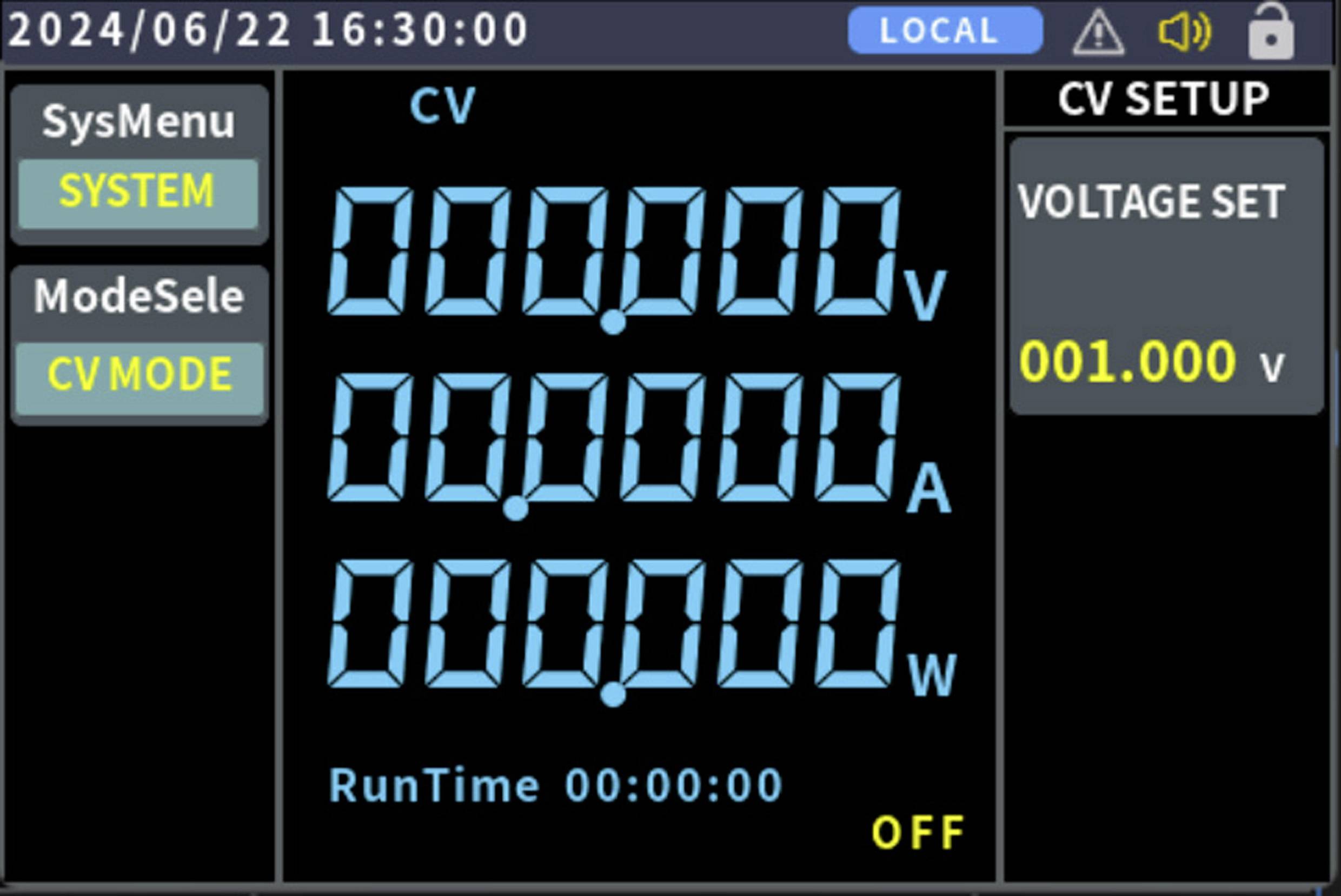

Skärm på en elektronisk enhet som visar spänning (V), ström (A) och effekt (W). Aktuell spänning: 001,000 V.

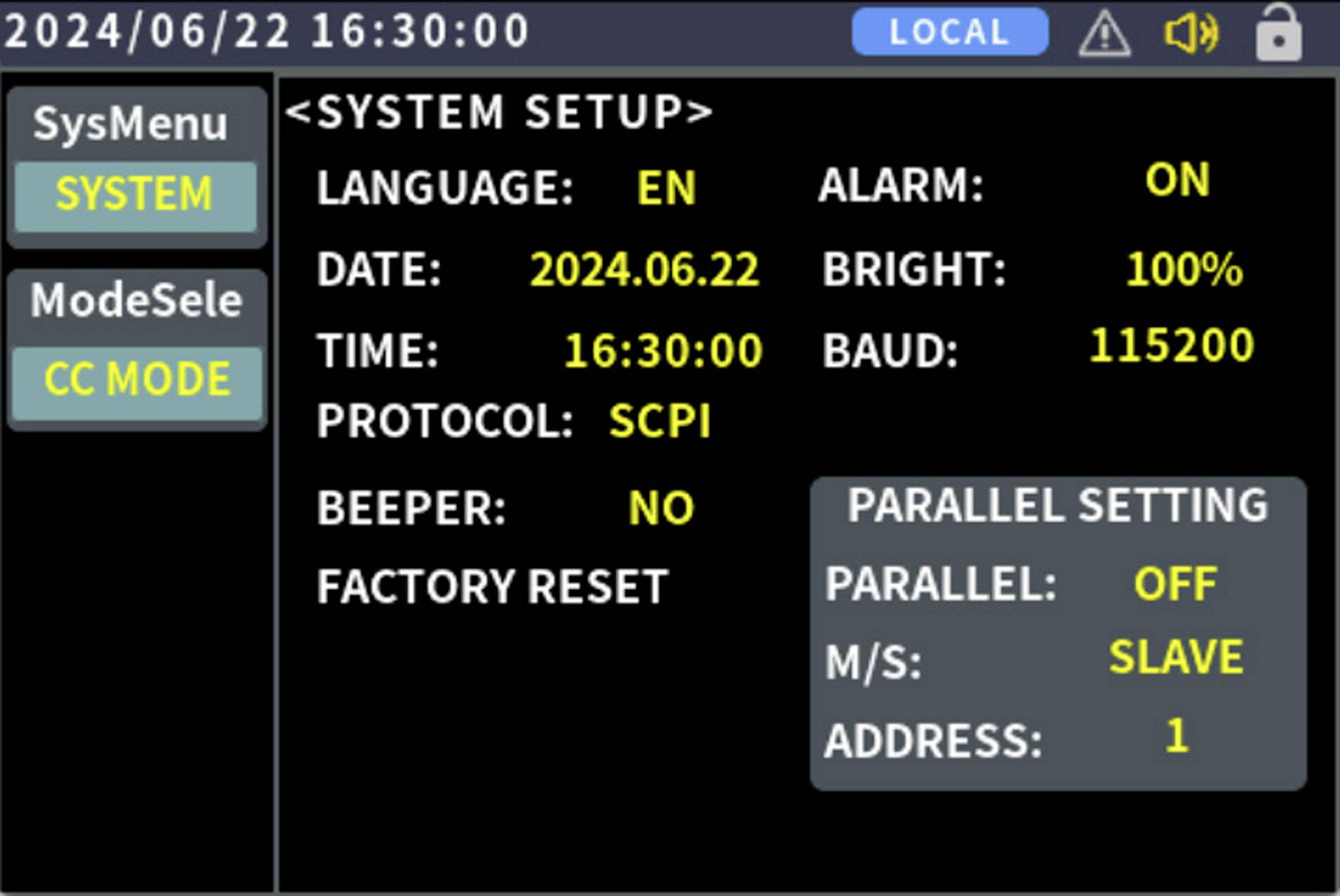

"Systeminställningar" visar språkalternativ, datum, tid, logg, larm- och ljusinställningar, parallellt läge och adress. Datum: 22.06.2024. Tid: 16:30:00.

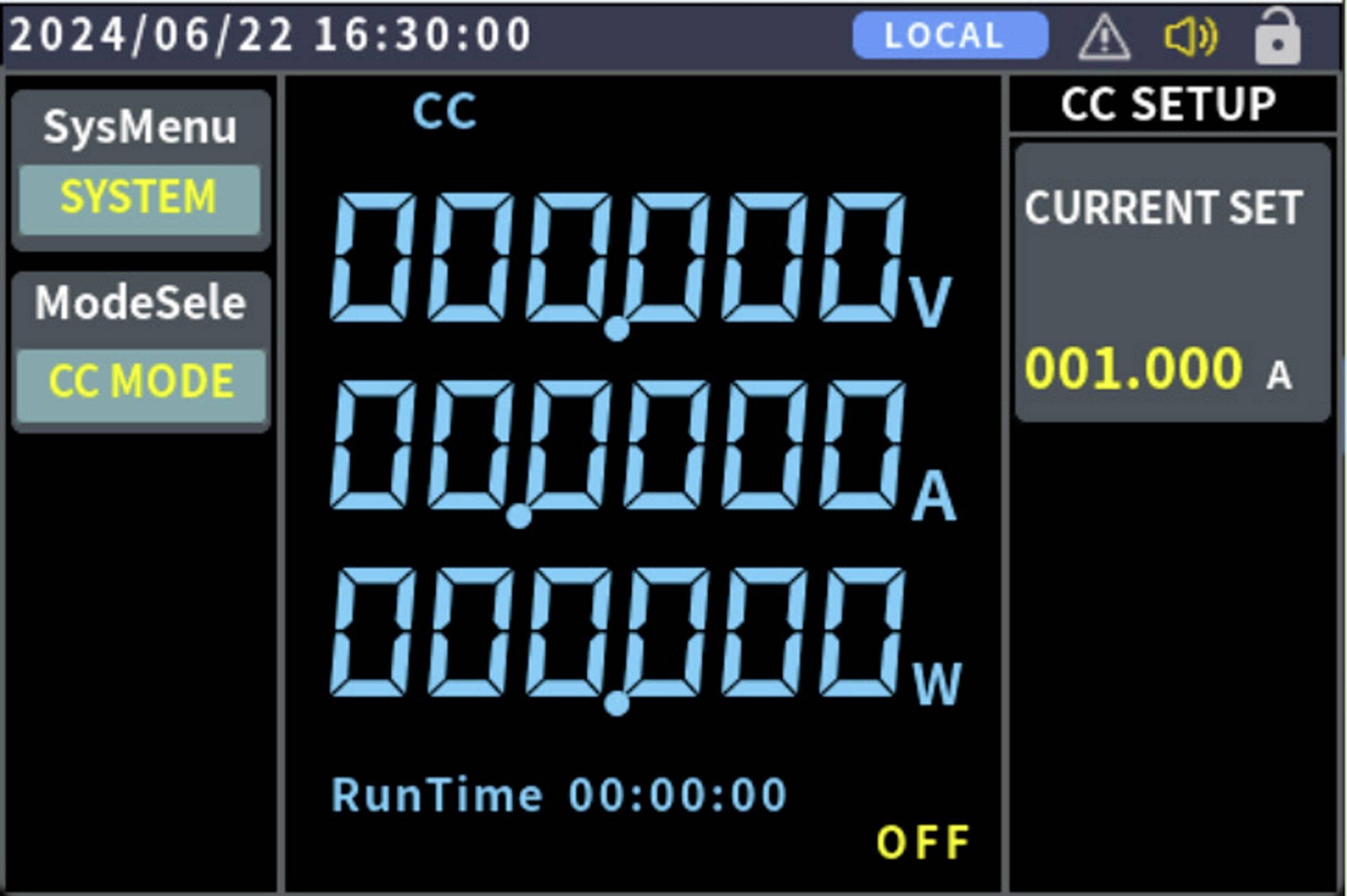

Bilden visar ett digitalt gränssnitt för en elektronisk enhet. Den visar spänning (V), ström (A), effekt (W), drifttid (RunTime) och status (OFF). Längst upp anges datum och tid.

'Mätinstrumentdisplay med datum 2024/06/22 16:30:00. Visar spänning, ström, effekt och resistans. CR-läge aktiverat. Körtid avaktiverad.'

"CP LÄGE" skärm visar datum '2024/06/22', tid '16:30:00'. Vänster menyalternativ. Display för spänning (V), ström (A), effekt (W), alla på noll. Höger 'CP INSTÄLLNING', 'EFFEKT INSTÄLLD' på '001.000 W'.

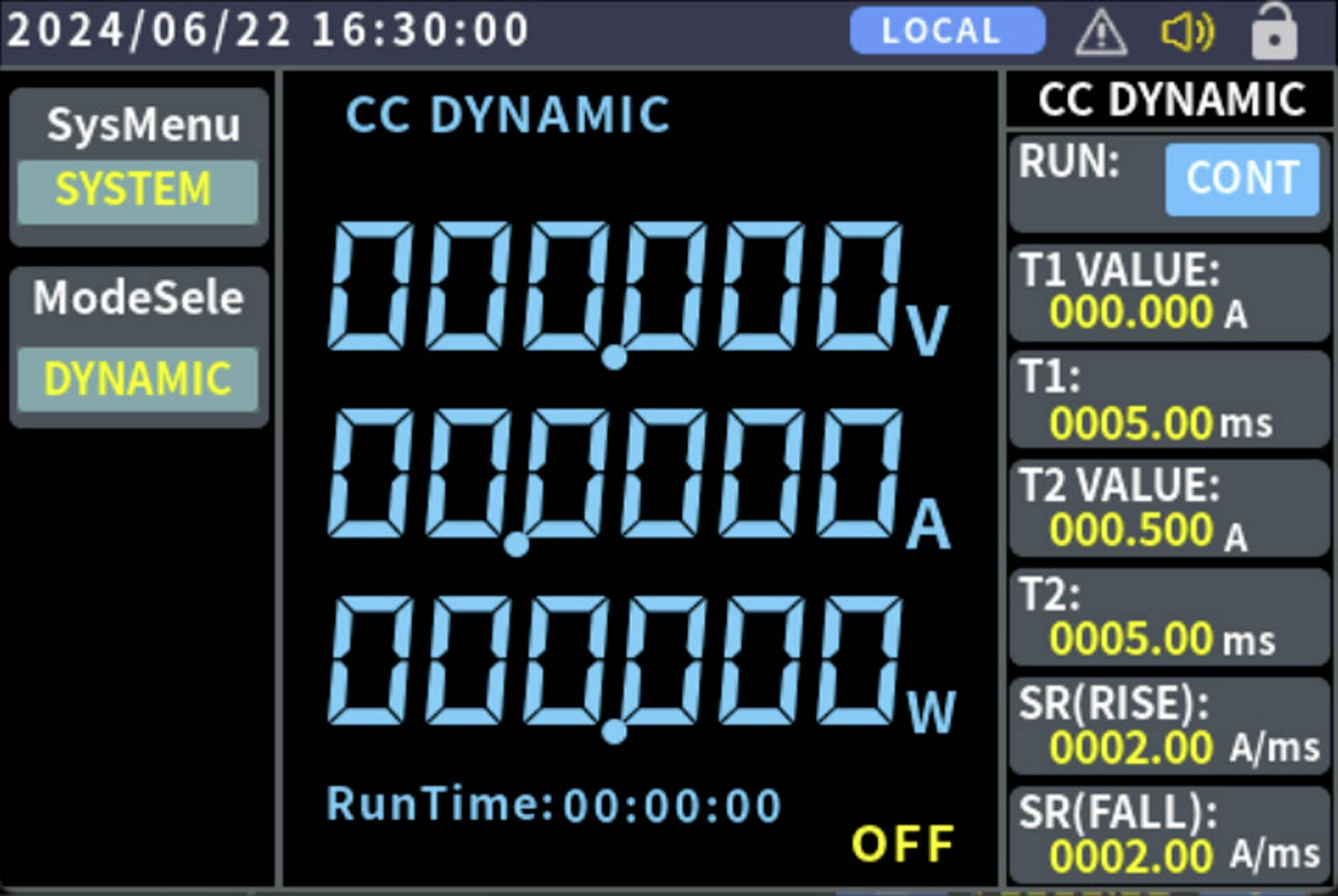

Instrumentets mätskärm visar spänning, ström och effekt vid 0-värden, med löpande tid vid 00:00:00. Läge: CC Dynamic.

Bild av en digital display med blå siffror och flera datafält: spänning, ström och effekt. Drifttid visar 0. Överst: datum 2024/06/22 och tid 16:30:00.

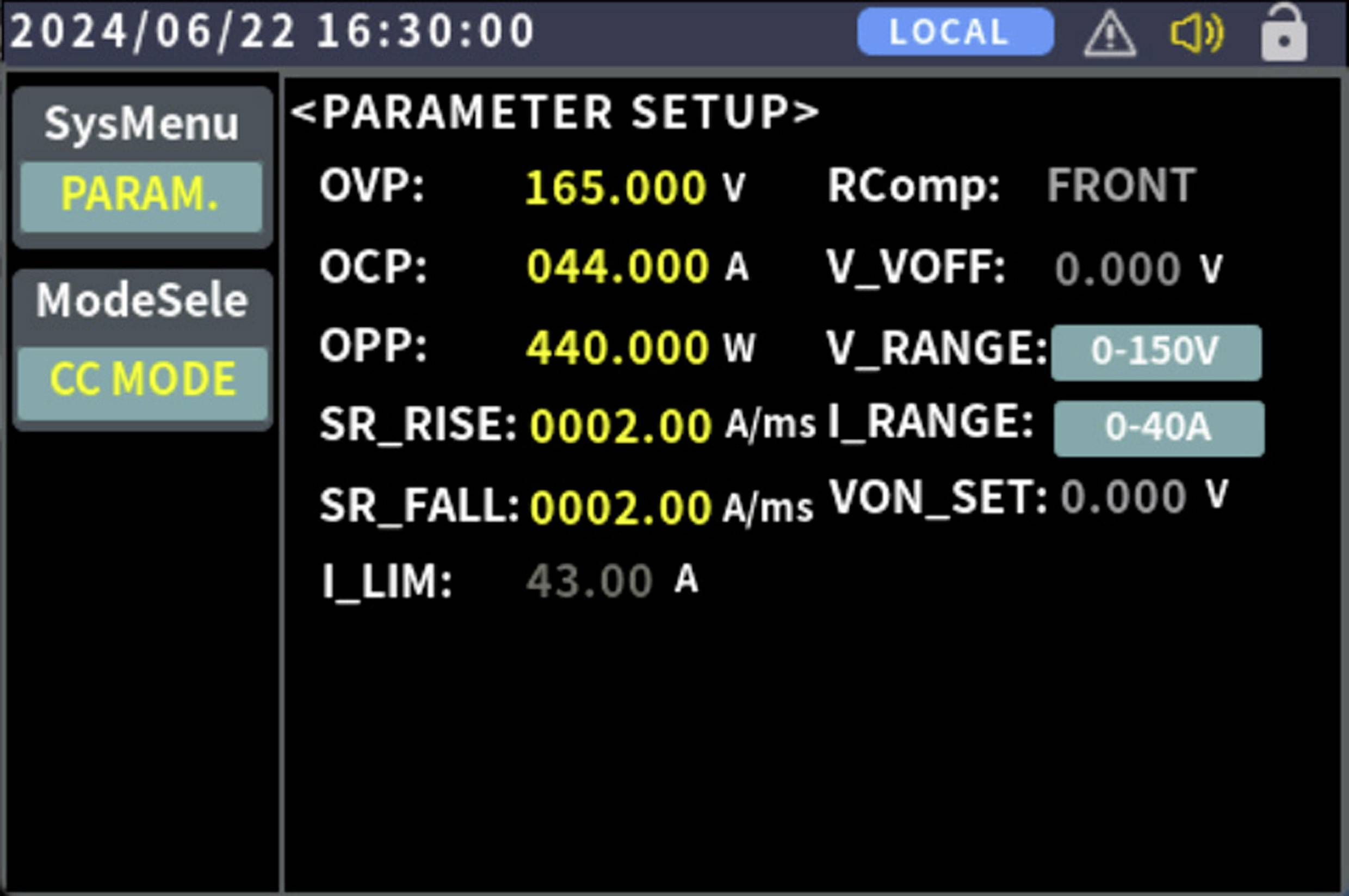

'PARAMETERINSTÄLLNING' skärm som visar spännings- och ströminställningar inklusive OVP vid 165,000 V, OCP vid 44,000 A och OPP vid 440,000 W.

1/15

Viktig information!

Datablad (PDF)

Leverans tor. 24 sep.

15 Styck

Antal

Styck

Toal (6 392,00 kr / stycken)

6 392,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

VOLTCRAFT EL-1400 DC elektronisk belastning

DC 150 V/40 A.
400 W
Parallell drift möjlig upp till 4 kW

Tekniska specifikationer

Frekvensområde: 50/60 Hz
Minimal driftspänning: 1,1 V @ 40 A.
Upplösning 1 mV, 1 mA, 10 mW
Noggrannhet (V) 0,05 %
Noggrannhet (A) 0,03 %
Noggrannhet (W) 0,1 %

Typ: EL-1400

Ingångsspänning: 0-150 V

Typ av produkt: Elektronisk belastning

Ingångsspänning (min.): 0 V/DC

Ingångsspänning (max.): 150 V/DC

Lastingångsström (max.): 40 A

Anslutningsspänning varaktigthet (max.): 400 W

Mått.: (L x B x H) 375 x 215 x 88 mm

Lastingångsspänning (max.): 150 V/DC

Vikt: 5 kg

: (ej certifierad kalibrering)

Anslutningsspänning varaktigthet (min.): 0 W

Ingångar: 1

Lastingångsström (min.): 0 A

Lastanslutning: Skruvklämmor (fram)

Bredd: 215 mm

Höjd: 88 mm

Längd: 375 mm

Gränssnitt: USB
RS232

Max. temperatur: 40 °C

Min. temperatur: 0 °C

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 3364227 VOLTCRAFT EL-1400 Elektronisk belastning 150 V/DC 40 A 400 W

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3364227 VOLTCRAFT EL-1400 Elektronisk belastning 150 V/DC 40 A 400 W

Villkor för garanti

Villkor för garanti 3364227 VOLTCRAFT EL-1400 Elektronisk belastning 150 V/DC 40 A 400 W

Nedladdning

Nedladdning 3364227 VOLTCRAFT EL-1400 Elektronisk belastning 150 V/DC 40 A 400 W

Beskrivning

Mycket exakt belastningsbildning för strömkällor
Voltcraft VOLTCRAFT EL-1400 DC kan användas för många olika tillämpningar, som kontroll av nätenheter, batterier/batterier eller laddare. Den har lastreglering efter konstant ström (CC), konstant spänning (CV), konstant motstånd (CR) och konstant effekt (CP). Dessutom är funktioner som dynamisk strömprovning upp till 10 kHz och fjärrkompensation integrerade. Det finns 1 utgång, lastvärdena kan ställas in upp till maximalt 150 V, 40 A och 400 W.
Säker drift
För säker drift är Voltcraft EL VOLTCRAFT 1400 DC flerfaldigt skyddad mot överspänning, överbelastning, övereffekter och överhettning. Den parallella styrningen stöder upp till 10 enheter och är även lämplig för potentiellt effektintensiva program.
Bekväm utvärdering
All data visas på den lättläsliga 10 cm (3,9 tum) TFT LCD-färgdisplayen. Dessutom finns en USB-anslutning och ett RS232-standardgränssnitt för SCPI-protokoll.
Montering och tillbehör
För fristående drift VOLTCRAFT EL-1400 DC är Voltcraft ® utrustad med infällbara fötter. För rackmontering behöver nätenheten två höjdenheter vid halv rackbredd. Apparaten levereras tillsammans med en nätkabel, en bruksanvisning och ett säkerhetsdatablad.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

OPP, OVP, OCP
2 HE standard rackformat med 1/2 längd, avsedd för rackmontering
10 cm (3,9 tum) TFT LCD-färgdisplay
Fyra funktioner: Konstant ström (CC), konstant spänning (CV), konstant motstånd (CR), konstant effekt (CP)
Dynamisk strömprovning upp till 10 kHz
Fjärrkompensation
Flerfaldigt skydd mot: Överspänning, överbelastning, övereffekt, överhettning etc.
RS232 standardgränssnitt, stöder SCPI-protokoll
Parallell styrning, stöder upp till 10 enheter, för potentiellt effektintensiva program.
