Name: VOLTCRAFT EL-1200 Elektronisk belastning 150 V/DC 20 A 200 W
Brand: VOLTCRAFT
SKU: 3364228
Availability: InStock

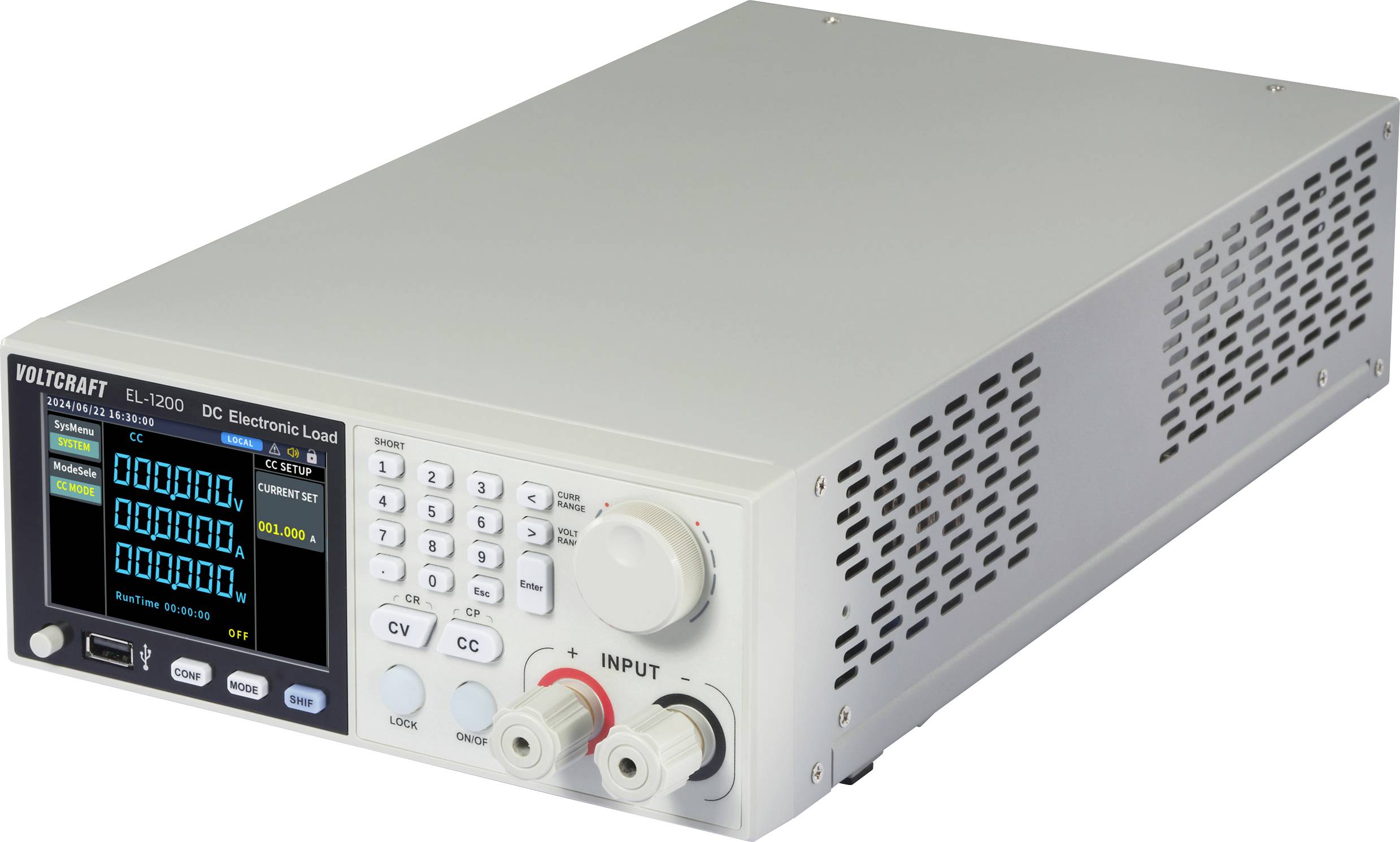

En elektronisk Last med en display som visar mätvärden, flera manöverdon och ingångsanslutningar på framsidan.

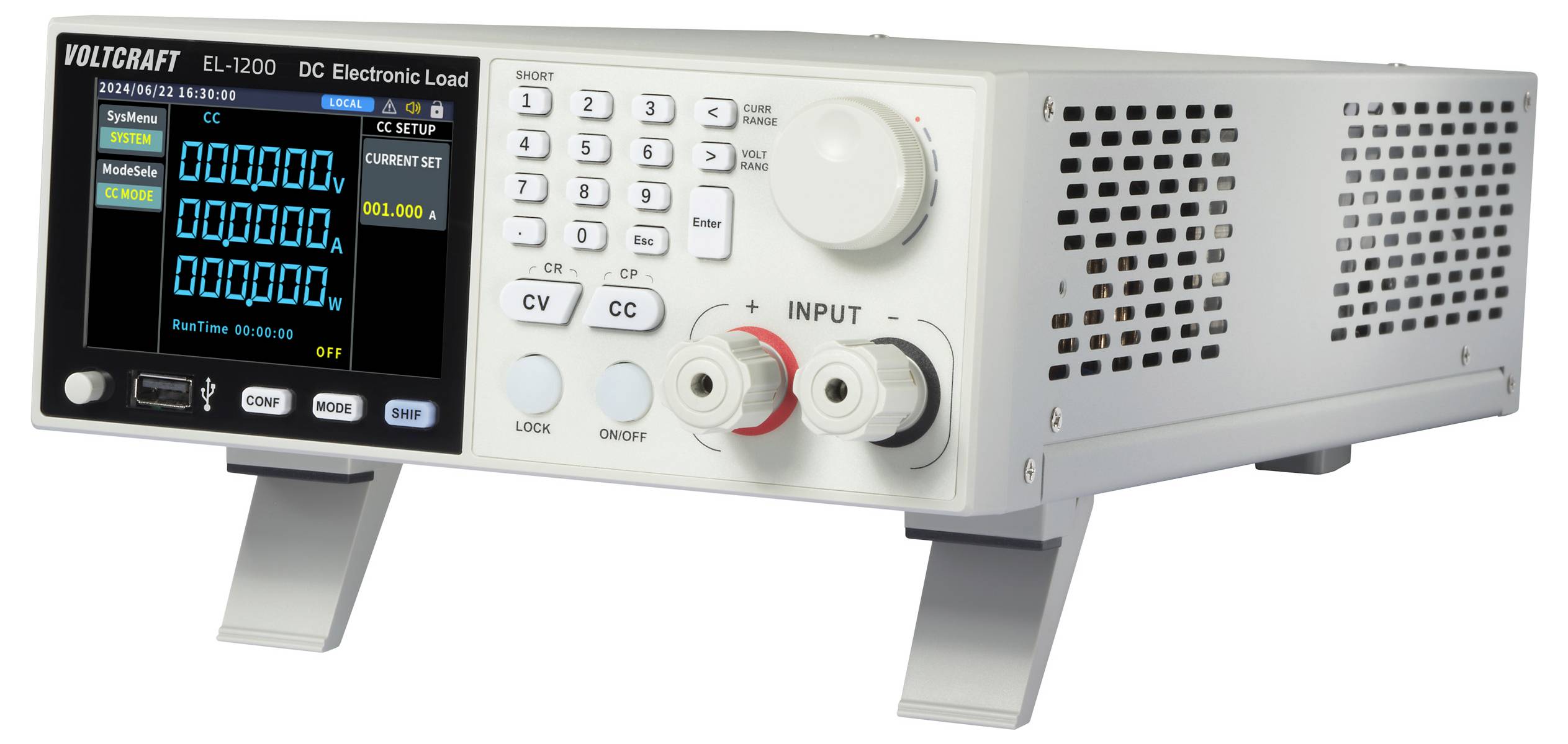

Elektronisk likströmsbelastning Voltcraft EL-1200 med displayvisning, knappsats och anslutningar för laboratorieapplikationer.

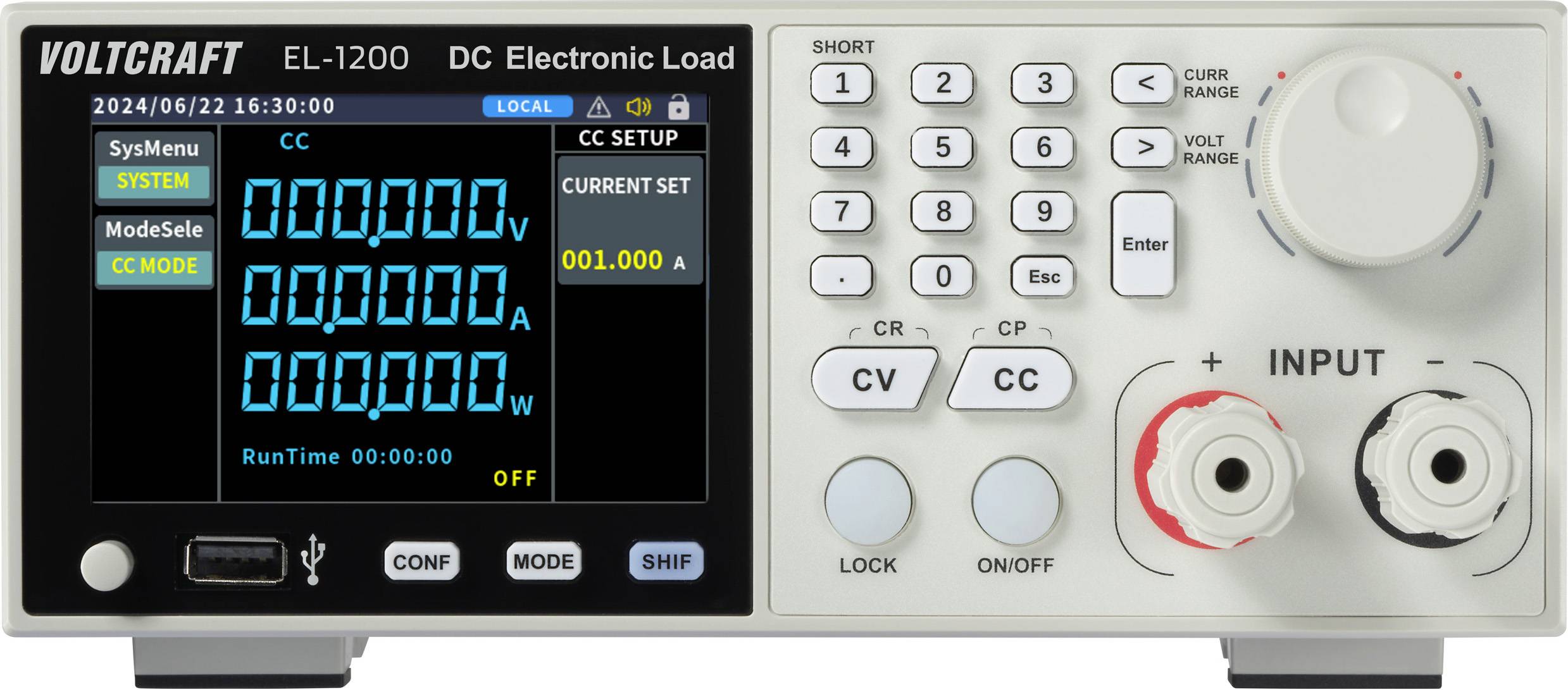

VOLTCRAFT EL-1200 DC Elektronisk last med digital display som visar systeminställningar, ström, spänning och effekt. Kontrollvred och knappar finns till höger.

Baksidan av en elektronisk enhet med två fläktar, nätströmskontakt, seriell RS232-port, USB-CDC-port och RS485-kontakter, märkt 'Ingång: 220 VAC'.

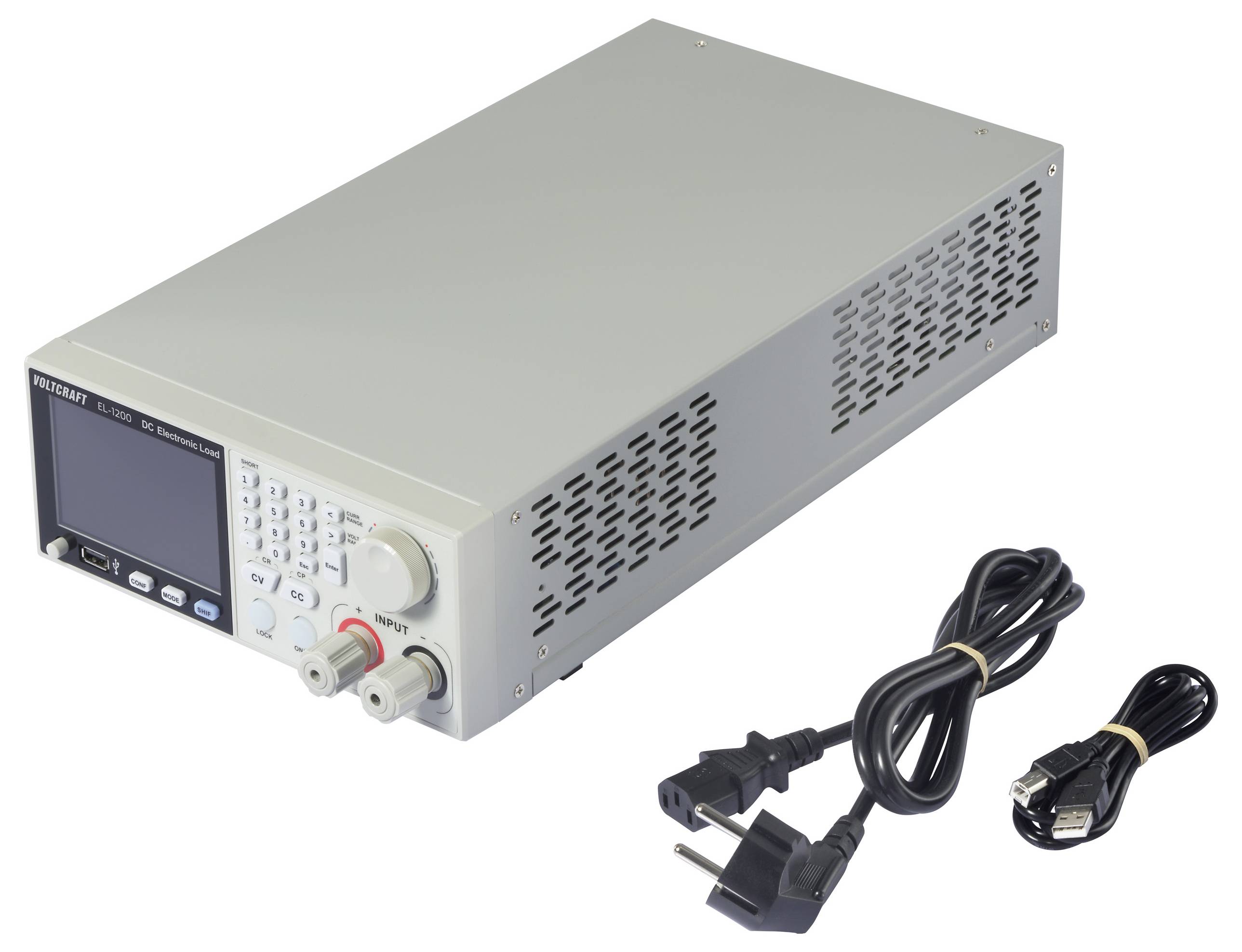

Ett grått programmerbart likströmsaggregat med digitala displayer och manöverdon, bredvid ström- och USB-kablar.

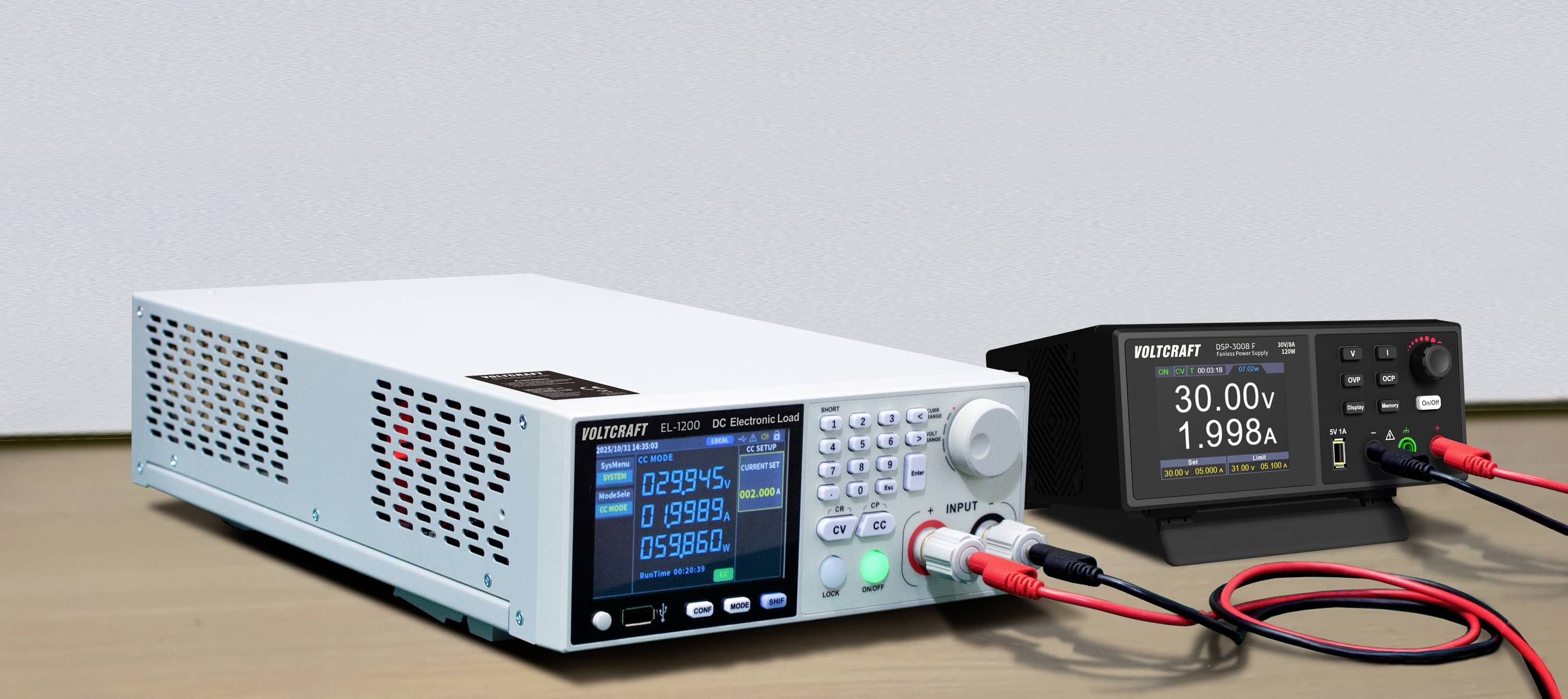

Två elektroniska enheter finns på ett bord: ett vitt nätaggregat med en digital display som visar olika spänningsinställningar, och en svart enhet som visar '30.00V 1.998A'. Röda och svarta kablar förbinder dem.

Bild av en elektronisk display med data för spänning, ström och effekt. Tid och datum längst upp till vänster: '2024/06/22 16:30:00'.

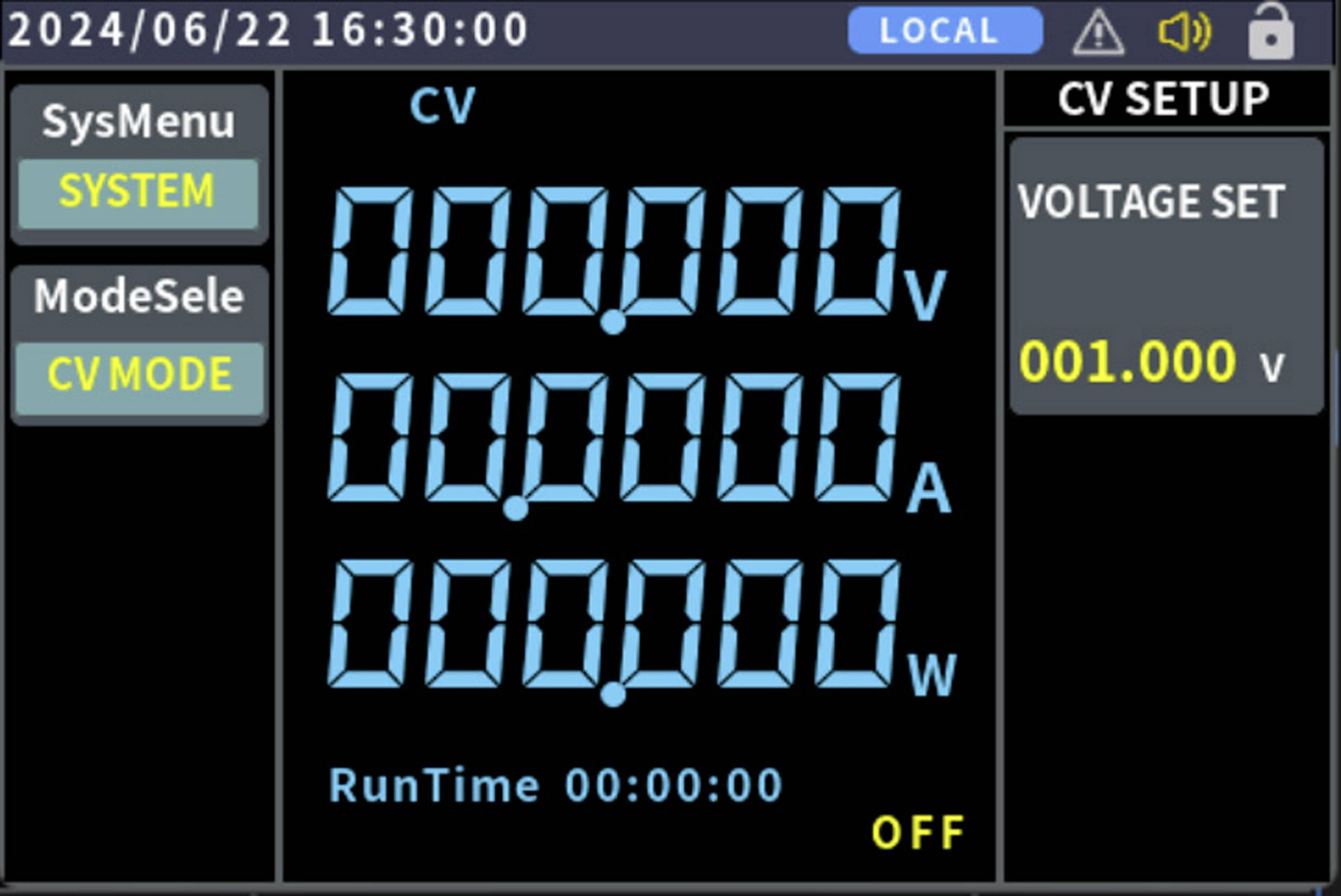

Display med digital visning: Ström (V), Strömstyrka (A), Effekt (W) och Drifttid (Körtid). Till höger menyalternativ: 'SysMenu' och 'ModeSele'. Spänning (Spänningsinställning) på 001,000 V.

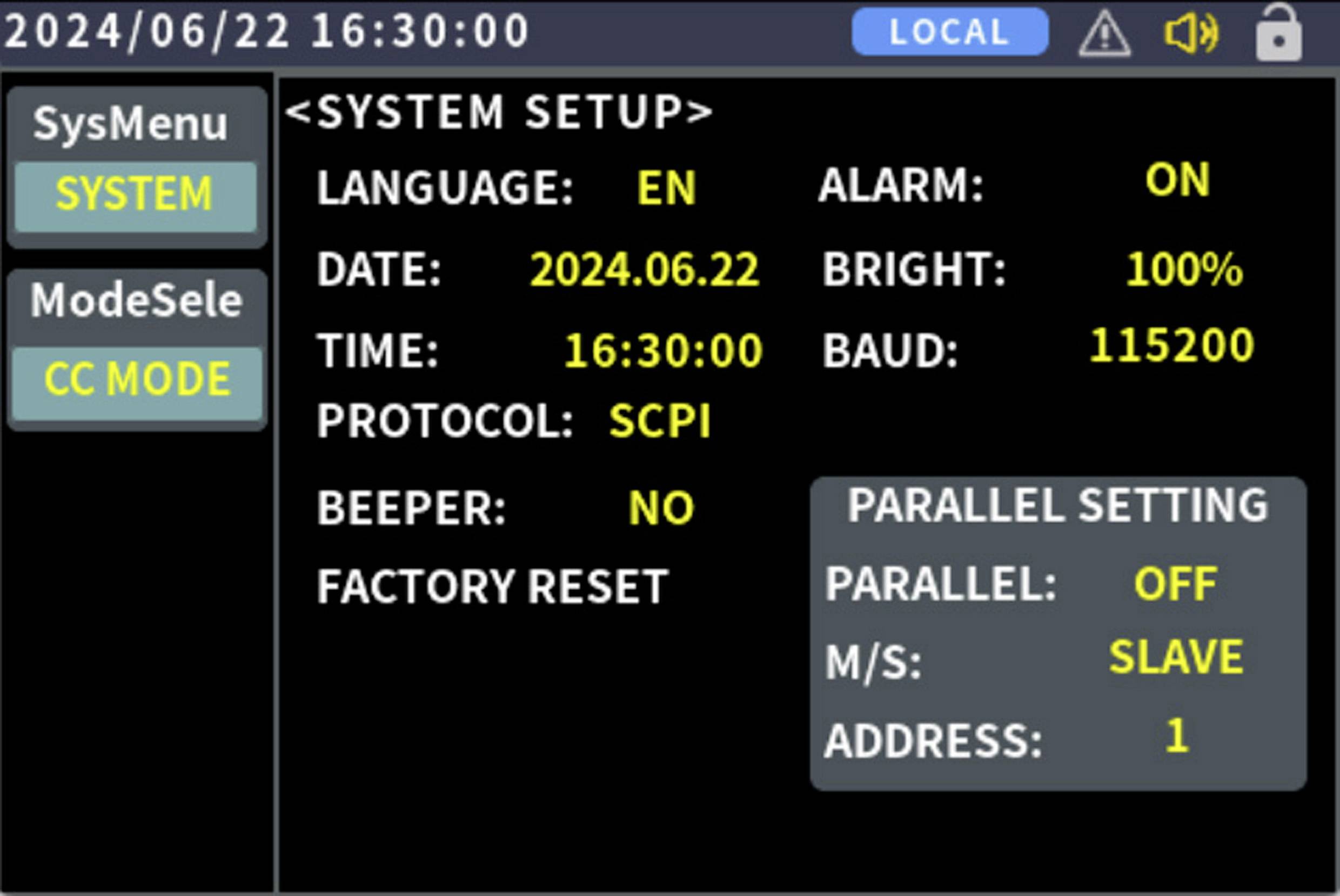

'Skärmmeny med systeminställningar. Språk: EN, Datum: 2024.06.22, Tid: 16:30:00, Larm: PÅ, Ljusstyrka: 100%, Baudrate: 115200.'

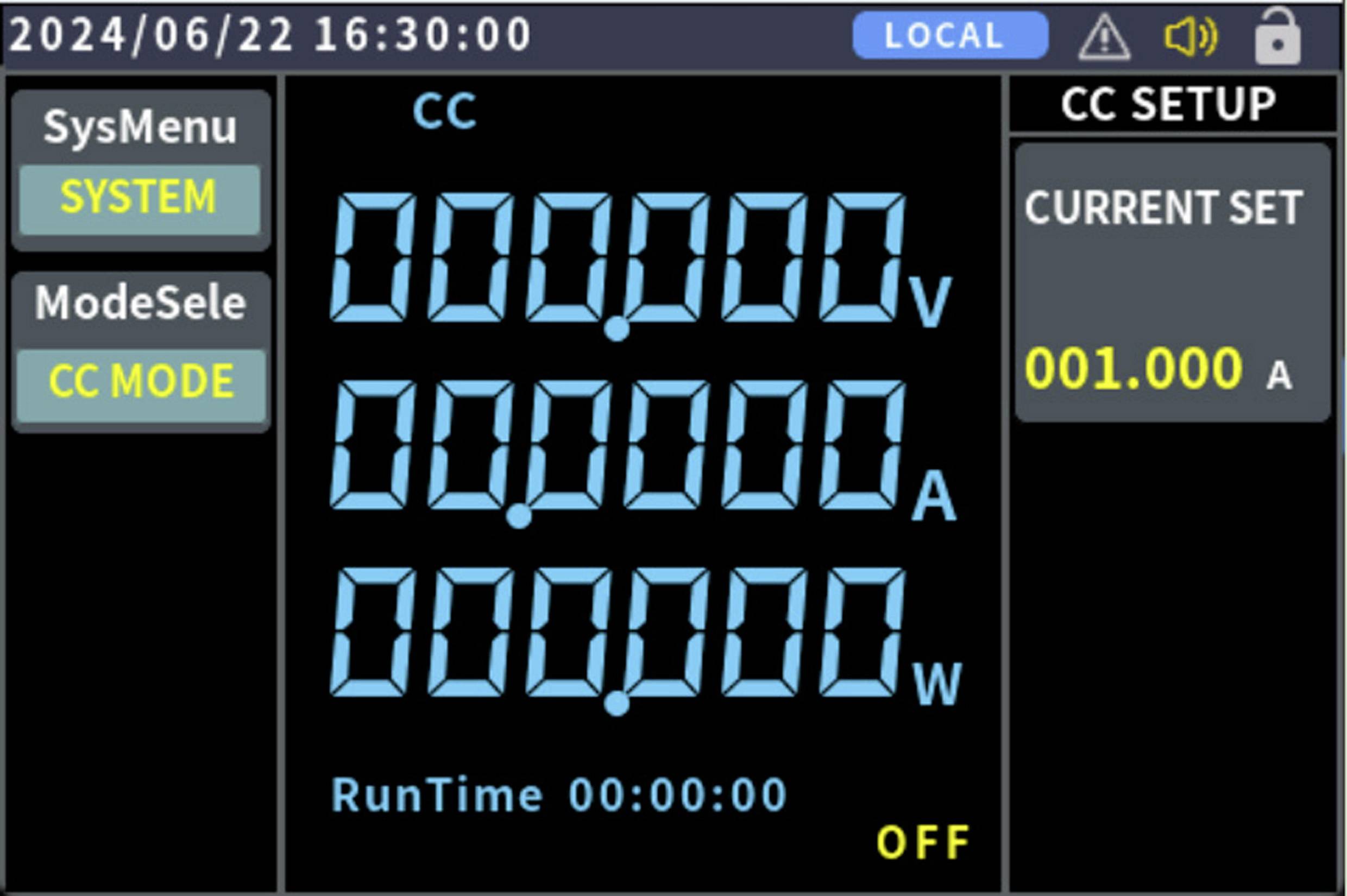

Skärm på en elektronisk enhet som visar spänning (V), ström (A), effekt (W) och drifttid. Läge: CC. Drifttid: 00:00:00.

Skärmen på en elektronisk enhet visar CR-läge, spänning, ström, effekt, resistans (0010.00 Ω). Drifttid AV. Datum 22.06.2024.

Skärmbild av en digital mätare som visar spänning (V), strömstyrka (A) och effekt (W). Datum längst upp till vänster: '2024/06/22 16:30:00'. Höger område visar effektintervall: '001.000 W'.

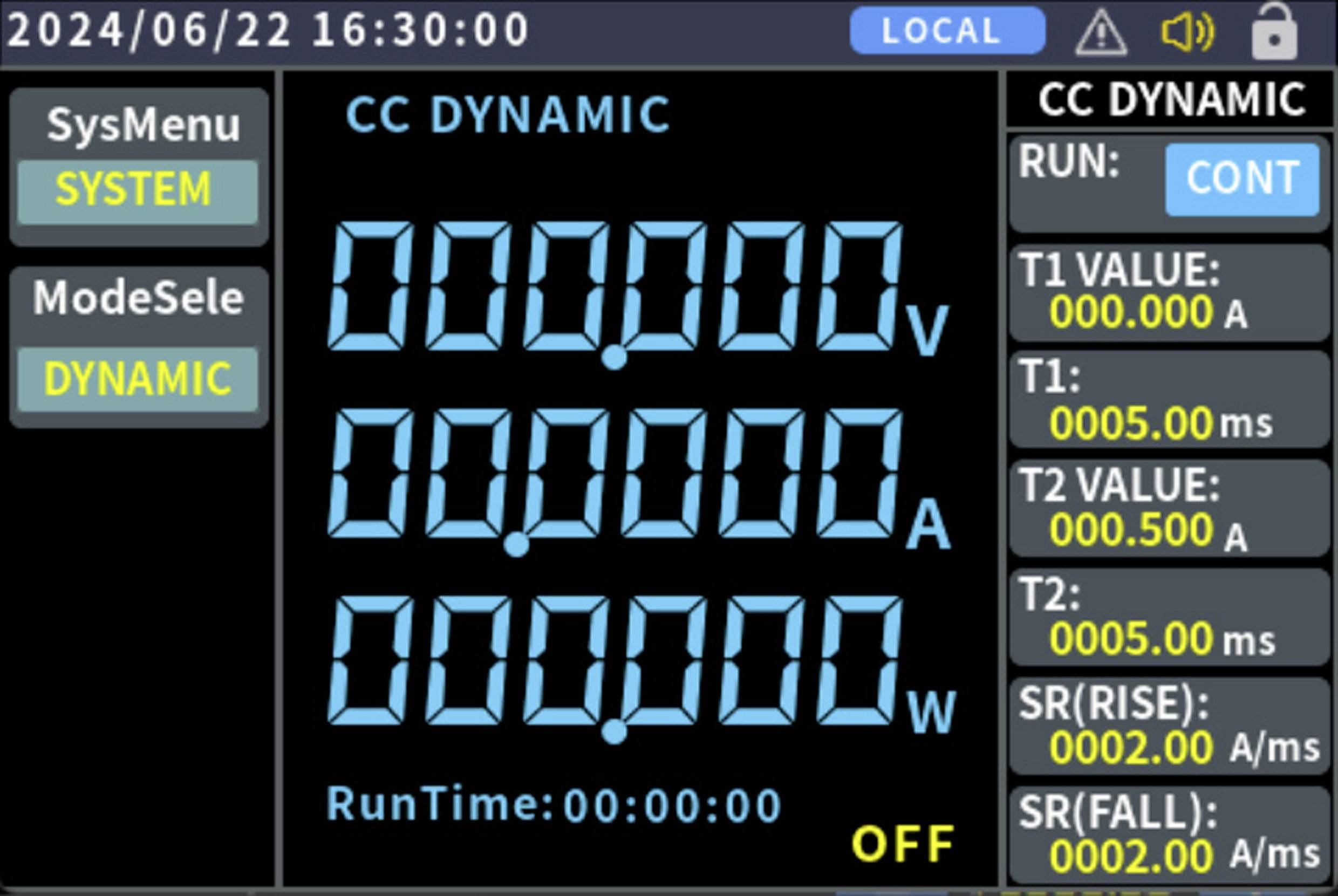

Displaybild av ett mätinstrument: visar spänning, ström och effekt i digital display. T1, T2-värden och inställningar till höger.

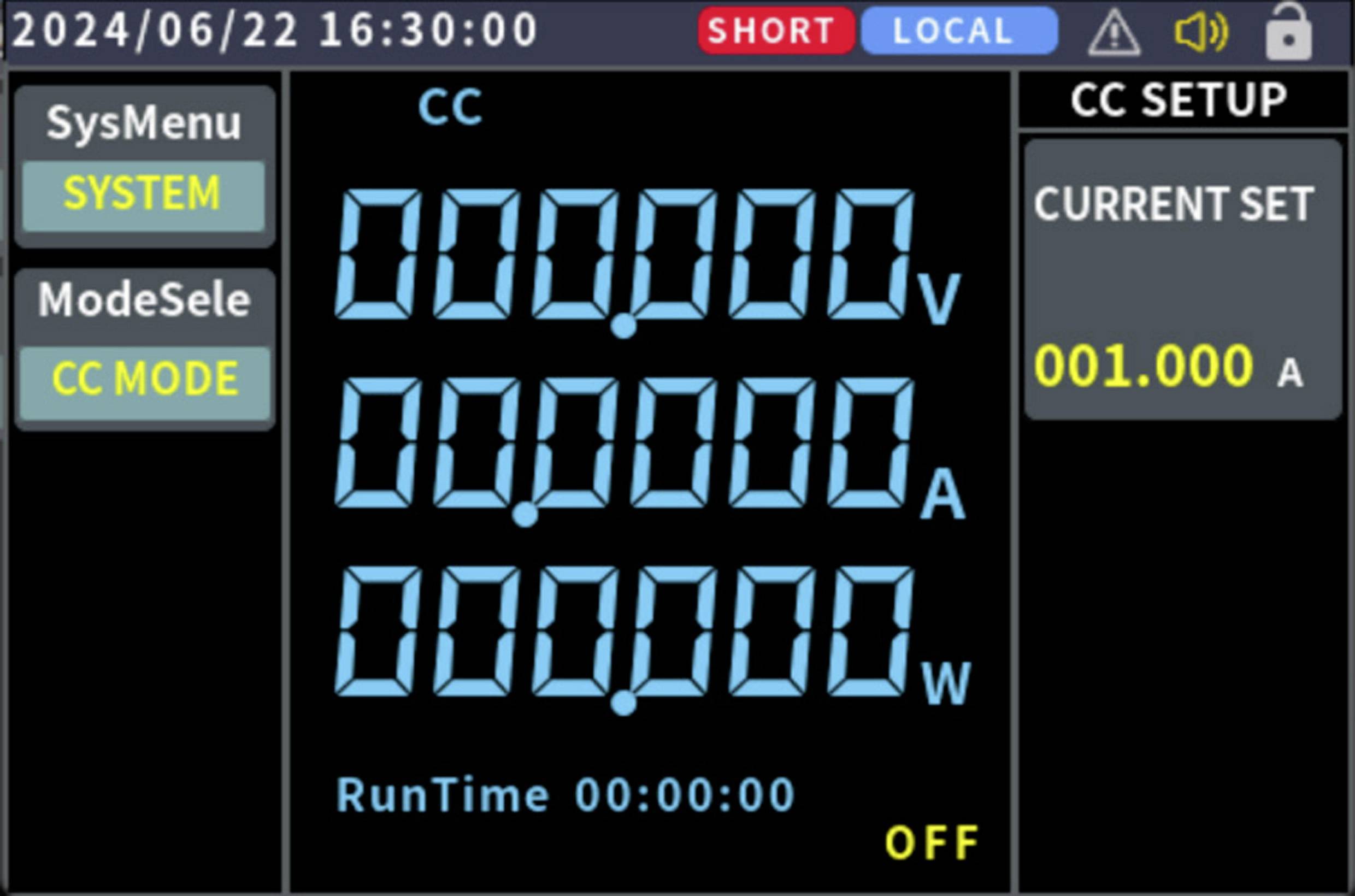

Bild av en elektronisk displayskärm med ström- och spänningsmätningar: '001.000 A', Spänning (V), Ström (A), Effekt (W), Tid och datum '2024/06/22 16:30:00'.

Skärm som visar parameterinställningar för testutrustning: OVP 165V, OCP 44A, OPP 440W, SR_RISE 4 ms, SR_FALL 2 ms, I_LIM 43A.

1/15

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 30 okt.

181 Styck

Antal

Styck

Toal (5 490,00 kr / stycken)

5 490,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

VOLTCRAFT EL-1200 DC elektronisk belastning

DC 150 V/20 A.
200 W
Parallell drift möjlig upp till 2 kW

Viktig information!

Tekniska specifikationer

Frekvensområde: 50/60 Hz
Minimal driftspänning: 0,8 V @ 20 A.
Upplösning 1 mV, 1 mA, 10 mW
Noggrannhet (V) 0,05 %
Noggrannhet (A) 0,03 %
Noggrannhet (W) 0,1 %

Typ: EL-1200

Ingångsspänning: 0-150 V

Typ av produkt: Elektronisk belastning

Ingångsspänning (min.): 0 V/DC

Lastingångsström (max.): 20 A

Anslutningsspänning varaktigthet (max.): 200 W

Mått.: (L x B x H) 375 x 215 x 88 mm

Lastingångsspänning (max.): 150 V/DC

Vikt: 4.2 kg

: (ej certifierad kalibrering)

Anslutningsspänning varaktigthet (min.): 0 W

Ingångar: 1

Lastingångsström (min.): 0 A

Lastanslutning: Skruvklämmor (fram)

Bredd: 215 mm

Höjd: 88 mm

Längd: 375 mm

Gränssnitt: USB
RS232

Max. temperatur: 40 °C

Min. temperatur: 0 °C

Plastfri förpackning: Plastfri förpackning

Efterlevnad och certifieringar

Certified by EU Garan

Dokument & nedladdningar

Datablad

Datablad 3364228 VOLTCRAFT EL-1200 Elektronisk belastning 150 V/DC 20 A 200 W

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3364228 VOLTCRAFT EL-1200 Elektronisk belastning 150 V/DC 20 A 200 W

Villkor för garanti

Villkor för garanti 3364228 VOLTCRAFT EL-1200 Elektronisk belastning 150 V/DC 20 A 200 W

Nedladdning

Nedladdning 3364228 VOLTCRAFT EL-1200 Elektronisk belastning 150 V/DC 20 A 200 W

Beskrivning

Mycket exakt belastningsbildning för strömkällor
Voltcraft VOLTCRAFT EL-1200 DC kan användas för många olika tillämpningar, som kontroll av nätenheter, batterier/batterier eller laddare. Den har lastreglering efter konstant ström (CC), konstant spänning (CV), konstant motstånd (CR) och konstant effekt (CP). Dessutom är funktioner som dynamisk strömprovning upp till 10 kHz och fjärrkompensation integrerade. Det finns 1 utgång, lastvärdena kan ställas in upp till maximalt 150 V, 20 A och 200 W.
Säker drift
För säker drift är Voltcraft EL VOLTCRAFT 1200 DC flerfaldigt skyddad mot överspänning, överbelastning, övereffekter och överhettning. Den parallella styrningen stöder upp till 10 enheter och är även lämplig för potentiellt effektintensiva program.
Bekväm utvärdering
All data visas på den lättläsliga 10 cm (3,9 tum) TFT LCD-färgdisplayen. Dessutom finns en USB-anslutning och ett RS232-standardgränssnitt för SCPI-protokoll.
Montering och tillbehör
För fristående drift VOLTCRAFT EL-1200 DC är Voltcraft ® utrustad med infällbara fötter. För rackmontering behöver nätenheten två höjdenheter vid halv rackbredd. Apparaten levereras tillsammans med en nätkabel, en bruksanvisning och ett säkerhetsdatablad.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

OPP, OVP, OCP
2 HE standard rackformat med 1/2 längd, avsedd för rackmontering
10 cm (3,9 tum) TFT LCD-färgdisplay
Fyra funktioner: Konstant ström (CC), konstant spänning (CV), konstant motstånd (CR), konstant effekt (CP)
Dynamisk strömprovning upp till 10 kHz
Fjärrkompensation
Flerfaldigt skydd mot: Överspänning, överbelastning, övereffekt, överhettning etc.
RS232 standardgränssnitt, stöder SCPI-protokoll
Parallell styrning, stöder upp till 10 enheter, för potentiellt effektintensiva program.

Ingår i leveransen

Elektronisk last
Nätkabel
Bruksanvisning
Säkerhetsdatablad

Beskrivning

Version

OPP, OVP, OCP
2 HE standard rackformat med 1/2 längd, avsedd för rackmontering
10 cm (3,9 tum) TFT LCD-färgdisplay
Fyra funktioner: Konstant ström (CC), konstant spänning (CV), konstant motstånd (CR), konstant effekt (CP)
Dynamisk strömprovning upp till 10 kHz
Fjärrkompensation
Flerfaldigt skydd mot: Överspänning, överbelastning, övereffekt, överhettning etc.
RS232 standardgränssnitt, stöder SCPI-protokoll
Parallell styrning, stöder upp till 10 enheter, för potentiellt effektintensiva program.
