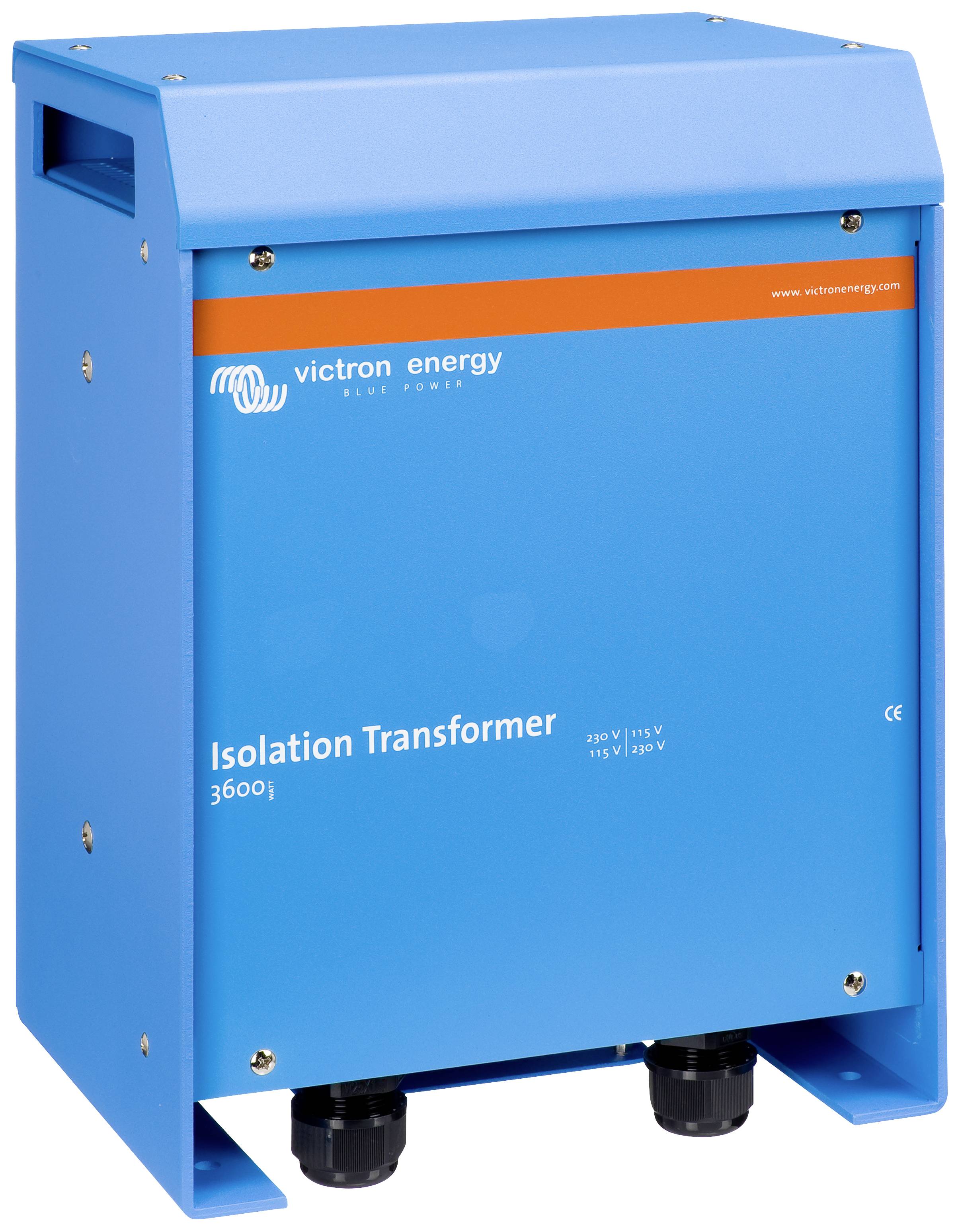

Victron Energy ITR000100001 Isolationstransformator 1 x 120 V, 240 V 1 x 120 V, 240 V 32 A

En isolertransformator kan användas för upp-, ned- och klyvfasutgångsanvändningsområden. Medan upp- och ned-funktioner är ganska enkla, kräver klyvfasutgångsbalanseringen lite mer uppmärksamhet.Spartransformatorn: För att kompensera upp-, spänn- och delningsfaserEn spartransformator kan användas för att kompensera för upp-, spänn- och spalfasutgångar. Medan uppåt- och avspänningsfunktionerna är ganska enkla, kräver kompenseringen av spaltfasens utgång lite mer uppmärksamhet.Som exempel kan nämnas en spaltströmförsörjning på 30 A 120/240 V. strömförsörjning kan ske via elnätet, en generator eller två kopplade växelriktare. En del av de anslutna belastningarna behöver 240 V, andra 120 V. på varje 120 V-cykel bör belastningen inte överstiga 30 A. Problemet är att de två kretsgång har olika ström när 120 V-laster ansluts. Anledningen till detta är att belastningen på 120 V aldrig kommer att utjämnas på de båda kretsningarna. En 120 V-hårtork med 1200 W drar till exempel 10 A från ett kretslopp. En 120 V-tvättmaskin kan till och med dra mer än 20 A från ett kretslopp. Skillnaden i ström mellan de två kretsarna, även kallad strömobalans, är därför ofta 20 A eller mer. Detta innebär att 30 A-försörjningen inte utnyttjas fullt ut. När ett kretslopp drar 30 A kan det andra kretsloppet inte dra mer än 10 A. En ökning av 240 V-belastningen leder till att den ena cykeln överbelastas medan den andra cykeln fortfarande har fri kapacitet.Teoretiskt är den totala effekten av en strömförsörjning på 30 A och 120/240 V = 30 x 240 = 7,2 kVA. I händelse av obalans på 20 A är det praktiska maximum 30 x 120 + 10 x 120 = 4,8 kVA eller 67 % av det teoretiska maxvärdet.Lösningen är en spartransformator.Om man använder en nolledare för spaltyttförsörjningen och stänger en spartransformator som en ny nolledare, såsom visas i figur 1, ”absorberar” varje obalans i belastningen genom spartransformatorn. I händelse av en 30 A-matning kan lasten ökas till 7,2 kVA. En 20 A-obalans i lasten leder till att ett kretslopp 40 A och den andra 20 A. Differensen på 20 A flyter genom nolledare och spole på spartransformator. Strömmen genom de två 120 V-ledningarna för spaltfasförsörjningen är 30 A.Inklusive jordningsrelä för användning med Multi eller Quattro växelriktare/laddareVid drift i växelriktarläget ska växeldomarens eller laddarens nolledare vara ansluten till jordningen för att säkerställa att en GFCI fungerar korrekt. Om det rör sig om en spaltfasförsörjning ska nollställaren vara jordad. I detta syfte har en jordningsrelä installerats i Spartransformators hölje. Reläet styrs genom 230/240V- eller Quattro-användning. (Det interna jordningsreläet i 230/240 V Multi eller Quattro måste deaktiveras)TemperaturskyddadI händelse av överhettning kopplas spartransformatorn bort från strömförsörjningen. Återställning sker manuellt.Ett alternativ till kopplade växelriktareAlternativet till koppling av två 120 V-växelriktare för en 120/240 V-spaltfasförsörjning är en 240 V växelriktare med en extra spartransformator. Två staplade 120 V-växelriktare med 3 kVA ger upp till 25 A till alla 120 V-kretslopp. Om belastningen på ett kretslopp är mindre än 25 A är den maximala belastningen på det andra kretsloppet fortfarande begränsad till 25 A. En 240 V-växelriktare med 5 kVA och en 32 A-spartransformator förser varje 120 V-krets med en jämn belastning på upp till 21 A. Mindre laster i ett kretslopp leder dock till att mer el finns tillgänglig i det andra kretsloppet, med en maximal obalans på 32 A. Belastningen kan därför vara upp till 38,5 A i ett kretslopp om den andra belastningen inte överstiger 3,5 A (maximal obalans: 38,5 / 3,5 / 35 A om man räknar med en osymmetrisk belastning är därför en 240 V-växelriktare med lägre effekt och spartransformator att föredra framför lösningen med kopplade växelriktare.
