Teledyne LeCroy T3DSO724HD Digitalt oscilloskop 200 MHz 2 GSa/s 100 Mpts 12 Bit Mixed-Signal (MSO) 1 st

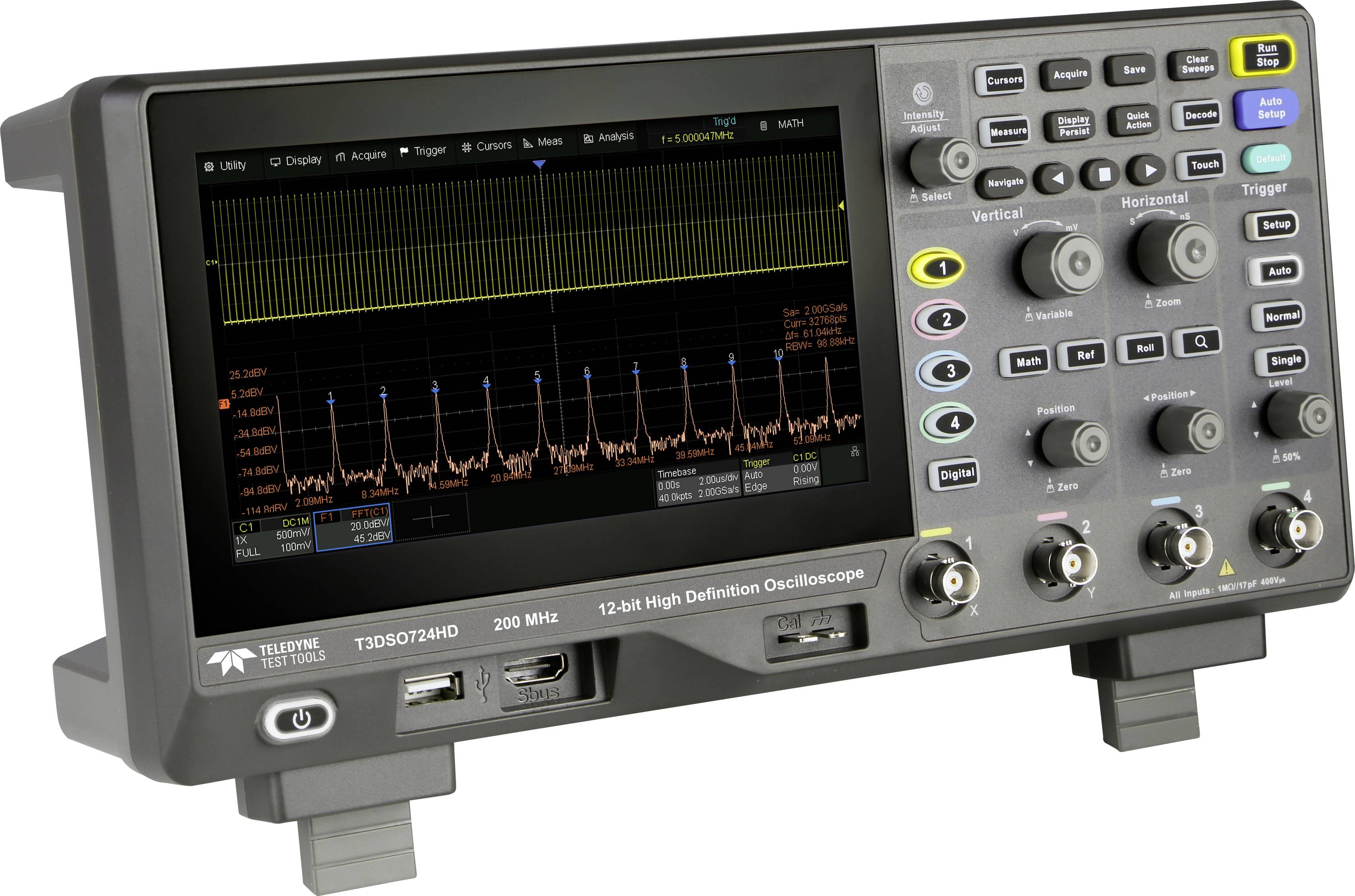

En oscilloskop som visar ett vågformigt mönster på sin skärm, med märkta rattar och knappar för vertikala, horisontella och triggningsinställningar.

Datablad (PDF)

Snabb leverans fre. 4 sep.

1 Styck

Antal

Styck

Toal (20 952,00 kr / stycken)

20 952,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

Rapportera juridiska problem

Höjdpunkter & detaljer

Teledyne LeCroy, 200 MHz, 500 MS/s per Ch, 2 GS/s interleaved, 4 CH, 100 Mpts/Ch Oscilloscope with 7" Color Display

Teledyne LeCroy's T3DSO700HD Digital Oscilloscopes are available in bandwidths of 70 MHz, 100 MHz and 200 MHz, have maximum record length of 100 Mpts/ch, and display 4 analog channels + optional 16 digital channels mixed signal analysis ability.

Tekniska specifikationer

12-bitars analog/digital-omvandlare
Upp till 100 Mpts/kh max. Inspelningslängd
Vågform-registreringshastighet upp till 120,000 wfm/s (normalt läge) / 500,000 wfm/s (sekvensläge)
Mixed signal oscilloskop (MSO) med 16 digitala kanaler som tillval
Lågt grundbrus på 70μVrms vid 200 MHz bandbredd
Avancerad triggning (inklusive seriell buss) och avkodning (I2C, SPI, UART, CAN, LIN)
Bode Plot och Power Analysis som standard

Typ av produkt: Digitalt oscilloskop

Bandbredd: 200 MHz

Samplingsfrekvens / kanal: 2 GSa/s

Visning: 7" TFT-LCD med kapacitiv pekskärm, 1024 x 600 upplösning

Upplösning: 12 Bit

Bildskärmsformat: 7 tum

Oscilloskop - specifikationer: Mixed-Signal (MSO)

Tidsbas: 2 ns/div - 1000 s/div

Antal analoga ingångar max.: 4

: (ej certifierad kalibrering)

Vertikalavböjning: 0.5 mV/ruta - 10 V/ruta

Ingångsimpedans: 1 MΩ

Ingångskoppling: DC AC GND

Ingångsspänning: 400 V

Spänningsförsörjning (specifikationer): 240 V/50 - 60 Hz

Mått.: (L x B x H) 132.6 x 312 x 151 mm

Vikt: 2.6 kg

Antal digitala ingångar max.: 16

Display: 1024×600 pixel

Bredd: 312 mm

Höjd: 151 mm

Längd: 132.6 mm

Gränssnitt: LAN
USB-enhet
USB-Host

Minnesdjup / kanal: 100 Mpts

Typ: T3DSO724HD

Dokument & nedladdningar

Datablad

Datablad 3521320 Teledyne LeCroy T3DSO724HD Digitalt oscilloskop 200 MHz 2 GSa/s 100 Mpts 12 Bit Mixed-Signal (MSO) 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3521320 Teledyne LeCroy T3DSO724HD Digitalt oscilloskop 200 MHz 2 GSa/s 100 Mpts 12 Bit Mixed-Signal (MSO) 1 st

Beskrivning

A Modern, ultra low cost 12 bit Oscilloscope available in 70 MHz, 100 MHz and 200 MHz bandwidths all with 4 channels. Each Oscilloscope comes with all trigger/decode and analysis software as standard as well as optional 16 channel logic probe to provide mixed signal capability. A truly low cost, feature packed 12 bit high definition Oscilloscope each with a large 7" colour touchscreen display.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

70 MHz, 100 MHz and 200 MHz bandwidth models, 12-bit ADC, Includes all trigger/decode and analysis software, an optional 16 channel logic probe for mixed signal capability with a large 7" colour touchscreen.
