Teledyne LeCroy T3DSO714HD Digitalt oscilloskop 100 MHz 2 GSa/s 50 Mpts 12 Bit Mixed-Signal (MSO) 1 st

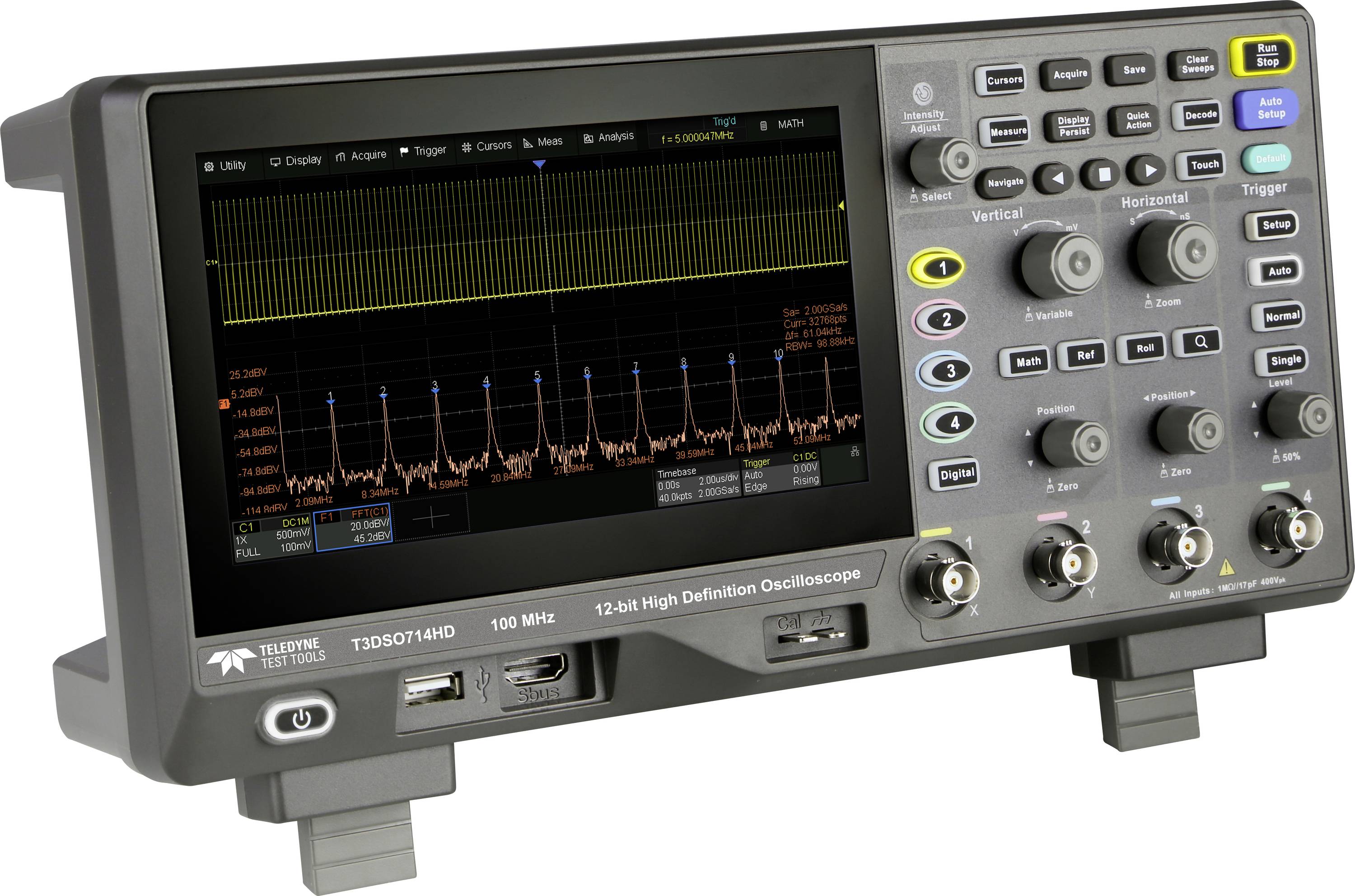

En oscilloskop som visar en vågform på skärmen, med märkta knappar och rattar på höger sida för att justera inställningar.

Datablad (PDF)

Snabb leverans fre. 2 okt.

1 Styck

Antal

Styck

Toal (15 032,00 kr / stycken)

15 032,00 kr

exkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Teledyne LeCroy, 100 MHz, 500 MS/s per Ch, 2 GS/s interleaved, 4 CH, 50 Mpts/Ch Oscilloscope with 7" Color Display

Teledyne LeCroy's T3DSO700HD Digital Oscilloscopes are available in bandwidths of 70 MHz, 100 MHz and 200 MHz, have maximum record length of 100 Mpts/ch, and display 4 analog channels + optional 16 digital channels mixed signal analysis ability.

Tekniska specifikationer

En vågformsavkänningshastighet på upp till 120.000 wfm/s (normalt läge) och 500.000 wfm/s (sekvensläge),
Seriell buss-triggning och avkodning (I2C, SPI, UART, CAN, LIN),
History-vågformsregistrering (upp till 80.000 bilder),
Bode Plot och Power Analysis som standard

Typ av produkt: Digitalt oscilloskop

Bandbredd: 100 MHz

Samplingsfrekvens / kanal: 2 GSa/s

Visning: 7" TFT-LCD med kapacitiv pekskärm,1024 ×600 upplösning

Upplösning: 12 Bit

Bildskärmsformat: 7 tum

Oscilloskop - specifikationer: Mixed-Signal (MSO)

Tidsbas: 2 ns/div - 1000 s/div

Antal analoga ingångar max.: 4

: (ej certifierad kalibrering)

Vertikalavböjning: 0.5 mV/div till 10 V/div

Ingångsimpedans: 1 MΩ

Ingångskoppling: DC AC GND

Ingångsspänning: 400 V

Spänningsförsörjning (specifikationer): 240 V/50 - 60 Hz

Mått.: (L x B x H) 132.6 x 312 x 151 mm

Vikt: 2.6

Antal digitala ingångar max.: 16

Display: 1024×600 pixel

Bredd: 312 mm

Höjd: 151 mm

Längd: 132.6 mm

Gränssnitt: USB-Host
USB-enhet
LAN

Minnesdjup / kanal: 50 Mpts

Typ: T3DSO714HD

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3521319 Teledyne LeCroy T3DSO714HD Digitalt oscilloskop 100 MHz 2 GSa/s 50 Mpts 12 Bit Mixed-Signal (MSO) 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3521319 Teledyne LeCroy T3DSO714HD Digitalt oscilloskop 100 MHz 2 GSa/s 50 Mpts 12 Bit Mixed-Signal (MSO) 1 st

Beskrivning

A Modern, ultra low cost 12 bit Oscilloscope available in 70 MHz, 100 MHz and 200 MHz bandwidths all with 4 channels. Each Oscilloscope comes with all trigger/decode and analysis software as standard as well as optional 16 channel logic probe to provide mixed signal capability. A truly low cost, feature packed 12 bit high definition Oscilloscope each with a large 7" colour touchscreen display.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

70 MHz, 100 MHz and 200 MHz bandwidth models, 12-bit ADC, Includes all trigger/decode and analysis software, an optional 16 channel logic probe for mixed signal capability with a large 7" colour touchscreen.
