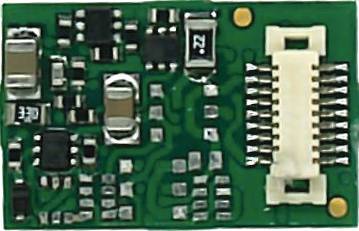

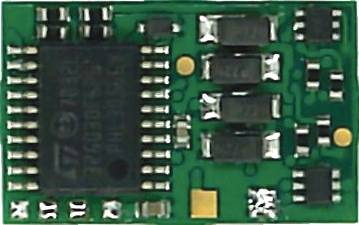

TAMS Elektronik 42-01194-01-C FD-Next18 Funktionsdekoder utan kabel
EAN:
Fabrikatsnr.
Artikelnr.:
45 Styck
Antal
Toal (207,20 kr / stycken)
207,20 kr
exkl. moms
30 dagars öppet köp
Höjdpunkter & detaljer
Lokdekoder
- Alla funktioner i Next18-gränssnittet inklusive Susi är upptagna
- SMD-bestyckade kretskort
Tekniska specifikationer
- Dataformat: Motorola-II (MM2/14, MM2/27b), DCC (DCC/14, DCC/28, DCC/128, DCC/SDF motsvarande NMRA-och RCN-standard)
- Format för automatisk inloggning för fordonsdekoder: DCC-A motsvarande RCN-218 (kan stängas av)
- Återkopplingsformat: RailCom motsvarande RCN-217 (avstängningsbar)
- Next18-gränssnitt enligt NCN-118
- 4 förstärkta funktionsutgångar (F0f, F0f, AUX1 och AUX2)
- 2 oförstärkta utgångar (AUX5 och AUX6)
- Beroende på konfigurationen: 2 oförstärkta utgångar (AUX3 och AUX4) eller 2 anslutningar för tågbussen, t.ex. "data (data)" och "takt (CLOCK)" i SUSI-gränssnittet
- 1 anslutning för ett externt bärelement (kapacitet 100 till 220 µF, spänningshållfasthet min. 35 V) eller en extern buffertkoppling
- Spänningsförsörjning 12–20 V digitalspänning eller analog transformator (likspänning)
- Strömförbrukning (utan anslutna enheter): Max. 20 mA
- Kapslingsklass: IP 00 (betydelse: Inget skydd mot främmande föremål, beröring eller vatten)
- Överbelastningsskydd: Automatisk avstängning av dekodern om den tillåtna motor- eller totala strömmen överskrids
- Vikt: ca 0,6 g
- Typ av produkt
Funktionsdekoder
- Tillverkare dekoder
Tams
- Digital-format
DCC
MM
- Utförande dekoder
utan kabel
- Gränssnitt
Utan kabel
- Justerbar effekt
Dimming
Blinkande
Växelljus
Belysningar
Enkelblinkning
Kickning
Ljussignaler
Innerbelysning
- Antal utgångar
4 x
- Antal omkopplingsfunktioner
4
- Adressområde
DCC: 127 oder 10.239 | MM: 255
- Start- och bromskurva, kan ställas in separat
Nej
- Max. total ström
1000 mA
- Analog drift möjlig
Ja
- Automatisk systemidentifiering
Ja
- Belastningsreglering
Ja
- Inbyggd pendelautomatik
Ja
- Susi-gränssnitt
Ja
- Inbyggd pendelautomatik
Nej
- Längd
15 mm
- Bredd
9.5 mm
- Höjd
2.9 mm
- Åldersklass
från 15 år

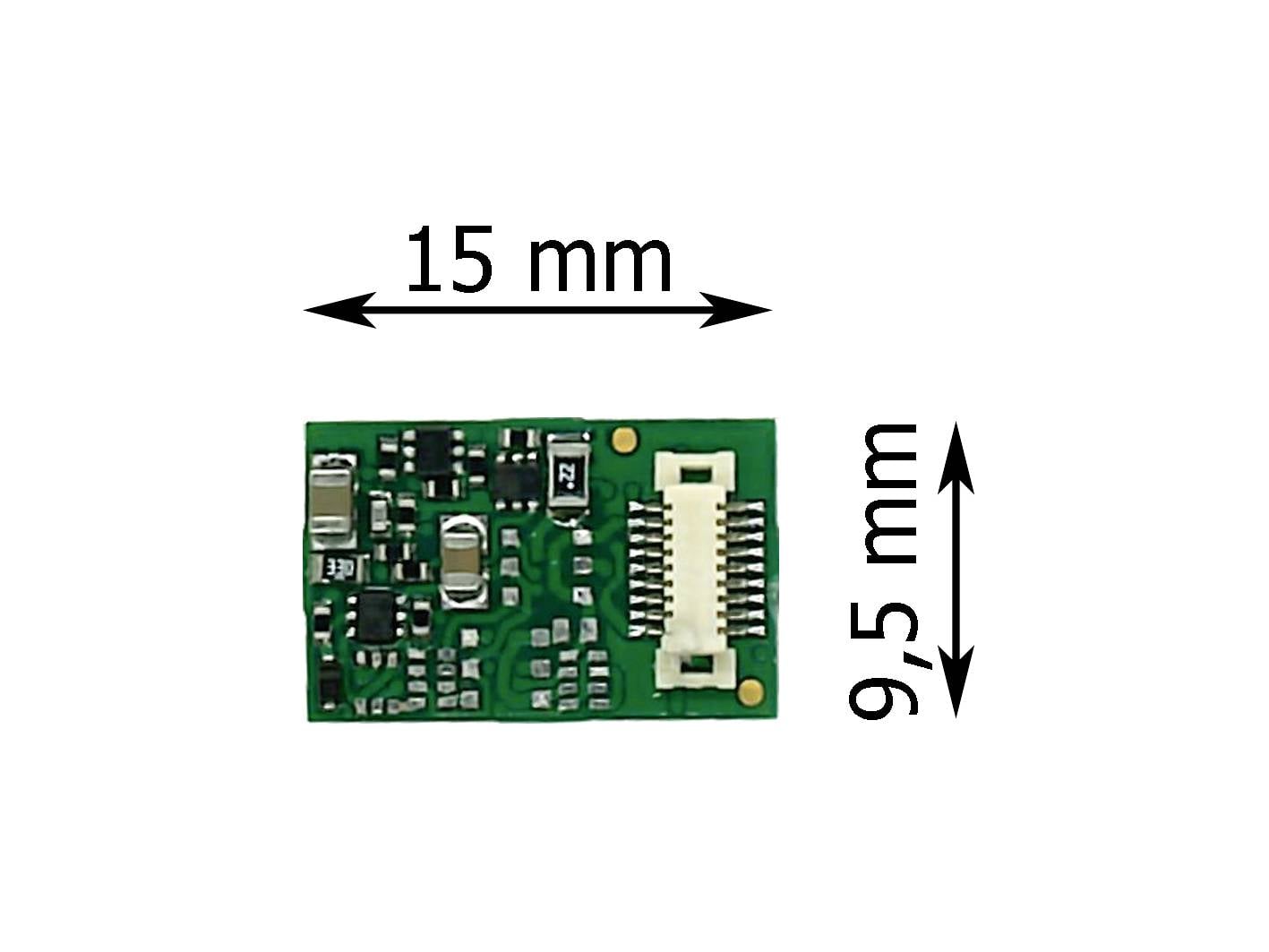

- Mått.
(L x B x H) 15 x 9.5 x 2.9 mm
- Tillverkarnr.
42-01194-01-C
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3207337 TAMS Elektronik 42-01194-01-C FD-Next18 Funktionsdekoder utan kabel
Bruks- och säkerhetsanvisning 3207337 TAMS Elektronik 42-01194-01-C FD-Next18 Funktionsdekoder utan kabel
Beskrivning
Digitaldrift i II-format:
Upp till 255 adresser
14 eller 27b körlägen
Funktioner F0 till F8 (F5 till F8 via andra adress)
Programmering: Register
Digital drift i DCC-format:
127 basadresser eller 10.239 utökade adresser
14, 28 eller 128 körlägen
Funktioner F0 till F28
Programmering: Konfigurationsvariabel (Direct Programming på programmeringsspåret, DCC-konform) eller POM (programing on main = huvudspår-programmering)
Analog drift:
Analoga system med likströms-transformator
Automatisk analogavkänning
Frånkopplingsbar
Automatisk drift
Hastighetsberoende på till- och frånkoppling. Exempel på användning: På och av helljus eller förarhyttsbelysning.
Automatisk inloggning via DCC-A.
Funktionsutgångar
Tilldelning av funktioner till utgångarna med Function Mapping enligt NFR-227. Varje funktion (F0 till F28, vardera för framåt- och bakåtkörning) kan tilldelas en eller flera utgångar. Dessutom är det möjligt att tilldela funktionerna en annan funktion än "AV"-brytaren.
Tilldelning av utgångar till funktioner: Fritt valbara
Effekter av funktionsutgångar:
Färdriktningsberoende koppling
Växelljus: Vid växling till rangering tänds samtidigt växellok-signalerna och signalerna för normal drift stängs av.
Inverterad omkoppling: Vid läge "on" slås den tillordnade utgången av-, vid läge "off" på.
Blinkar: Genom tilldelning av blinkfunktion till 2 utgångar och funktionen "inverterad växling" till en av de båda utgångarna skapas en växelblinkljus. Blinkfrekvensen ställs in separat för varje utgång.
Dimmer: För att minska spänningen vid utgången. Exempel på användning: Lampan för analog drift för äldre fordon kan dimmas och behöver inte bytas ut efter installationen av dekodern.
Successiv upp- och neddimring: För gradvis höjning eller minskning av spänningen vid utgången: Användningsexempel: Simulering av gamla olje- eller glödlampor.
Simulering av brand
På/av vid en definierad spänning (hastighet)
Ututlösning av funktioner:
Manövrering av funktionsknappar / till- /frånkoppling av funktionerna
Feedback med RailCom
RailCom-sändare enligt NFR-217: Sändning av dekoderadresserna
Dynamisk RailCom-information: Mottagningsstatistik
Avläsning av CVS
