TAMS Elektronik 42-01181-01 Funktionsdekoder Komponent, med kabel, utan kontakt

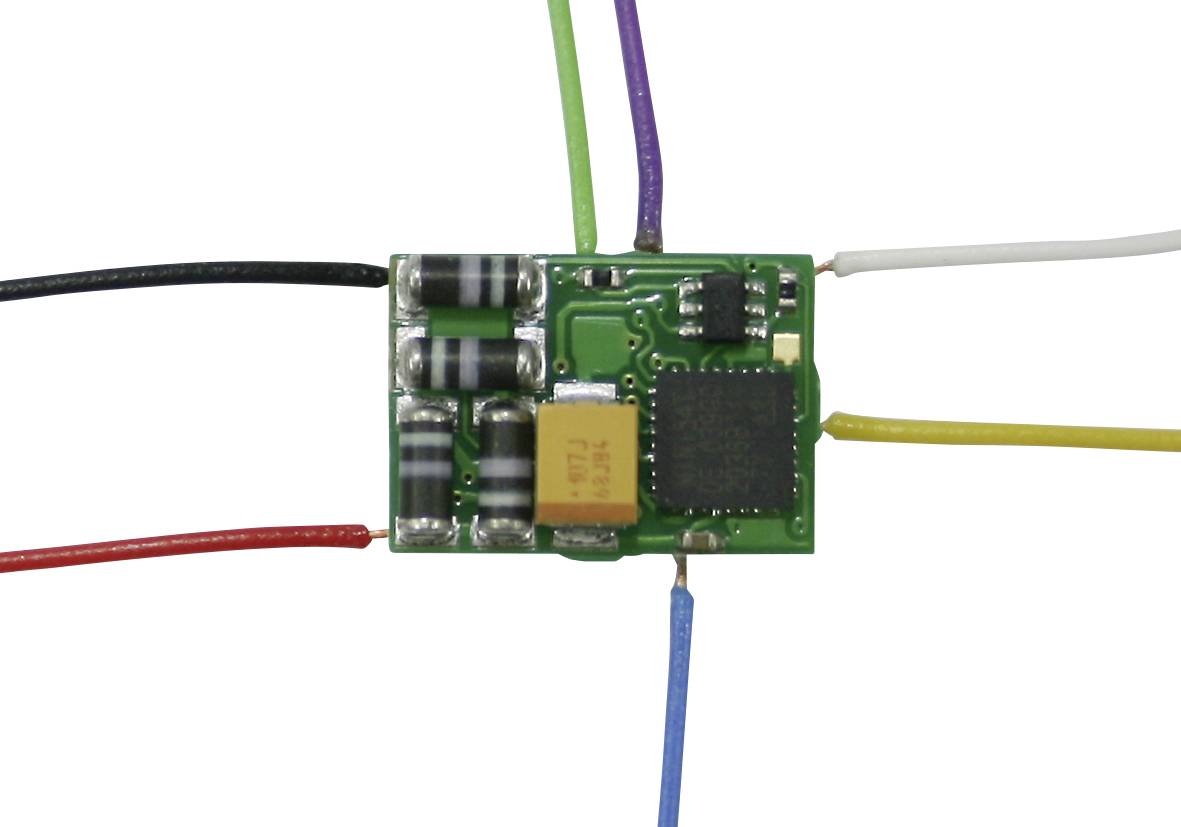

Liten elektronisk komponent med flera anslutna färgade kablar som sannolikt fungerar som en krets.

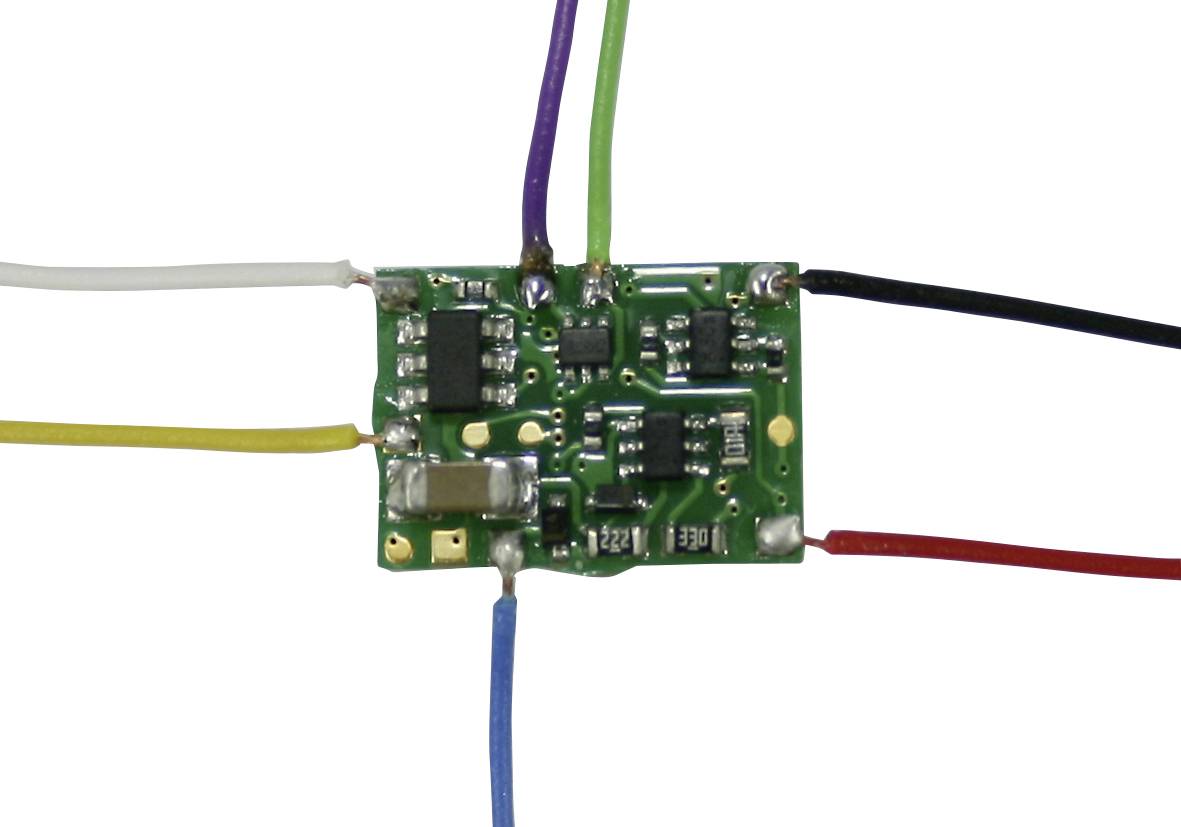

En liten grön kretskort med olika anslutna färgade trådar: vita, gula, blå, röda, svarta och violetta.

1/2

Leverans tor. 24 sep.

61 Styck

Antal

Styck

Toal (207,20 kr / stycken)

207,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Lokdekoder

4 funktionsutgångar
Function Mapping enligt NFR-227
Rekommenderas för alla nominella storlekar

Tekniska specifikationer

Typ av produkt: Funktionsdekoder

Tillverkare dekoder: Tams

Digital-format: MM
DCC

Utförande dekoder: Komponent
med kabel
utan kontakt

Justerbar effekt: Dimming
Blinkande
Kickning
Växelljus
Programmering för analog drift

Antal utgångar: 4 x

Antal omkopplingsfunktioner: 4

Adressområde: 1 - 255/10239

Körlägen: 14, 28 oder 128

Ström till kopplingsutgångar (max.): 300 mA

Max. total ström: 800 mA

Längd: 12.5 mm

Bredd: 9.5 mm

Höjd: 3.3 mm

Åldersklass: från 15 år

Mått.: (L x B x H) 12.5 x 9.5 x 3.3 mm

Utförande: FD-R Basic.3 med anslutningskabel

Tillverkarnr.: 42-01181-01

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2378021 TAMS Elektronik 42-01181-01 Funktionsdekoder Komponent, med kabel, utan kontakt

Beskrivning

Liten funktionsdekoder med 4 utgångar, t.ex. för koppling av riktningsberoende belysning och insidebelysning i manövervagnen.

Effekter av kopplingsutgångar:
Färdriktningsberoende koppling
Växelljus
Blinkar och växlande, blinkfrekvens kan ställas in separat för varje utgång
Inverterad koppling
Dimning
Kickning
Programmering för Consär-drift
Programmering för analog drift

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Rekommenderas för alla nominella storlekar
4 funktionsutgångar
Function Mapping enligt NFR-227
Format DCC + MM
Programmering: DCC: CVS, POM | MM: Register
Adressomfång: DCC: 10.239 | MM: 255
Antal körlägen (DCC) 14, 28 eller 128
Med RailCom
Automatisk analogavkänning
Spänningsförsörjning 12 - 24 V digitalspänning eller max. 18 V analog likspänning
Function mapping enligt NFR-227
F-KNAPPAR DCC: F0 - F28 | MM: F0 - F4
Effekter av kopplingsutgångar: Invertering, blinkning, dimmer, kickning
Anslutning stödkondensator: (100-470 µF, min. 25 V)
Max. Ström per utgång [mA]: AUX1-2: 300, AUX3-4: 100
