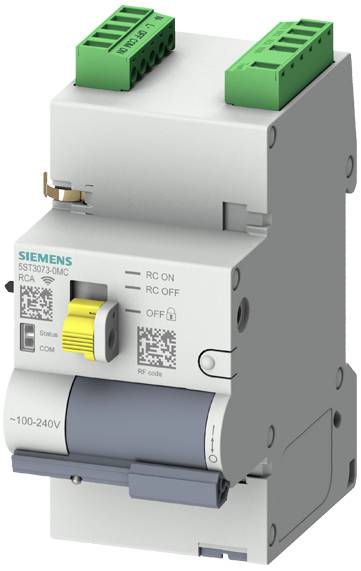

Siemens 5ST30730MC Fjärrdrivning (RCA) 230 V

Skyddsomkopplare med kommunikations- och mätfunktion
Skyddsbrytarna med kommunikations- och mätfunktioner är en viktig del av SENTRON digitaliseringslösningar.
Anläggningens tillgänglighet ökas genom tidig reaktion på varningar. Skyddsfunktionerna ger fortfarande säker och pålitlig skydd i slutströmkretsen. Kommunikations- och mätfunktionen underlättar i sin tur identifiering av felet vid felfunktioner på grund av att utlösninggränsen har anmälts, vilket was/Rat möjliggör slutsatser om fel i anordningar. En annan fördel med de inbyggda drifttimmar- och utlösningsmätarna är att man lättare kan planera underhåll. Dessutom registrerar skyddsbrytarenheterna med mät- och kommunikationsfunktion elektriska parametrar som energi, aktiv effekt, ström, spänning, nätfrekvens och temperatur. Detta ökar insynen och minskar energiförbrukningen i slutströmkretsen. Genom att ställa in larmgränsvärden och ytterligare mätning av differensströmmar i flera frekvenser möjliggörs en exakt lokalisering av felorsaker.
Tack vare sin kompakta konstruktion är skyddsbrytarenheterna ideal för eftermarknaden men även för nybyggnation. Systemet kan enkelt tas i drift via programvaran SENTRON Powerconfig eller SENTRON Powerconfig mobil för mobila enheter.

I centrum av systemet för kommunikationsaktiverade skyddsbrytarenheter står den datatceiver SENTRON PowerCenter 1000. Den samlar upp mätvärden från den ihopkopplade skyddsbrytarenheten och överför dem till överordnade system. De uppmätta värdena från upp till 24 kommunikationkompatibla SENTRON-enheter överförs trådlöst till en SENTRON PowerCenter 1000, vilken sparar utvalda data upp till 30 dagar. Övergripande system ger tillgång till data om gränssnitt för dataöverföring. Antingen på plats via Bluetooth® eller via Ethernet i det lokala nätverket. Ett Modbus TCP-protokoll används, som enkelt kan integreras i andra system.

5ST3 COM RCA standard och 5ST3 COM RCA RCA RCD-Test
Fjärrdrivning 5ST3 COM ger inte bara möjlighet att övervaka anläggningen eller de installerade huvudenheterna, utan även möjlighet att fjärrkoppla. Dessa enheter stöds i PowerCenter 1000 med minst en inbyggd programvara version 3.0.

Utöver standardmätfunktionerna för apparattemperatur, driftstimmar och antal avstängningar tillkommer ytterligare funktioner, såsom exakt uppdelning av kopplingsläget, manuellt, automatiskt eller fjärrkopplat eller kopplingskommandot, en automatisk återkopplingsfunktion (ARD) efter utlösning och dess parametrering.

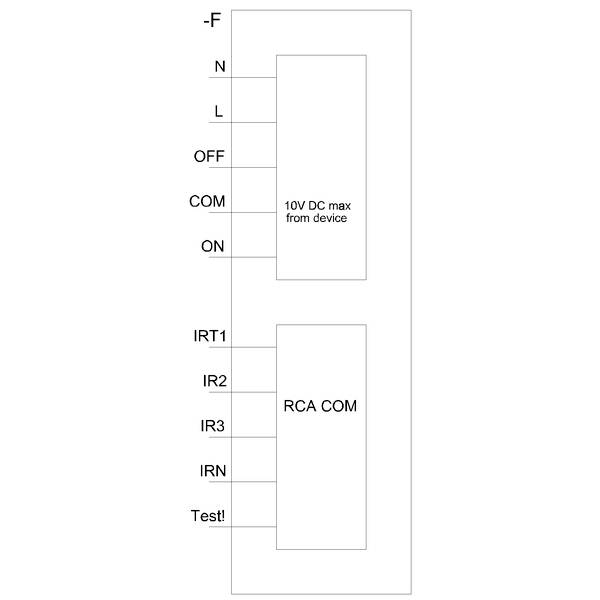

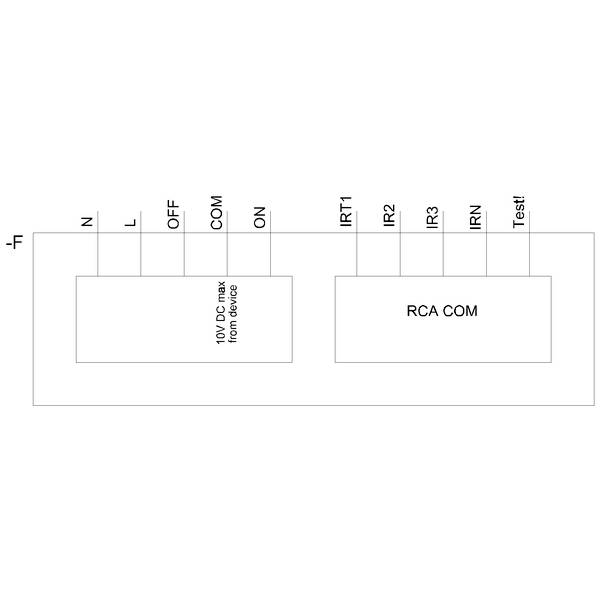

RCD-test-varianten av fjärrdrivningen (5S3073-0MC) möjliggör dessutom genomförande av enstaka eller återkommande Fi (RCD)- resp. Isolationsmotstånd (IR) -tester enligt IEC 63024, beroende på konfigurerad apparat. Tidpunkten, och testresultaten registreras i en lagring och kan exporteras i efterhand.

I standardversionen (5S3072-0MC) finns istället för testfunktionen dragna anslutningar för hjälp- och felsignalkontakter.

Båda varianterna försörjs med nätspänning 100-240 V AC.
