Siemens 3RV1011-1JA10 Brytare 1 st 3 NO Inställningsområde (ström): 7 - 10 A Växelspänning (max.): 690 V/AC (B x H x D)

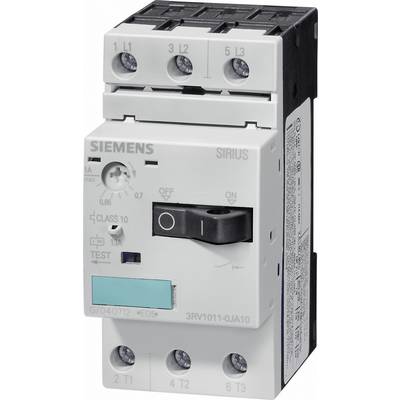

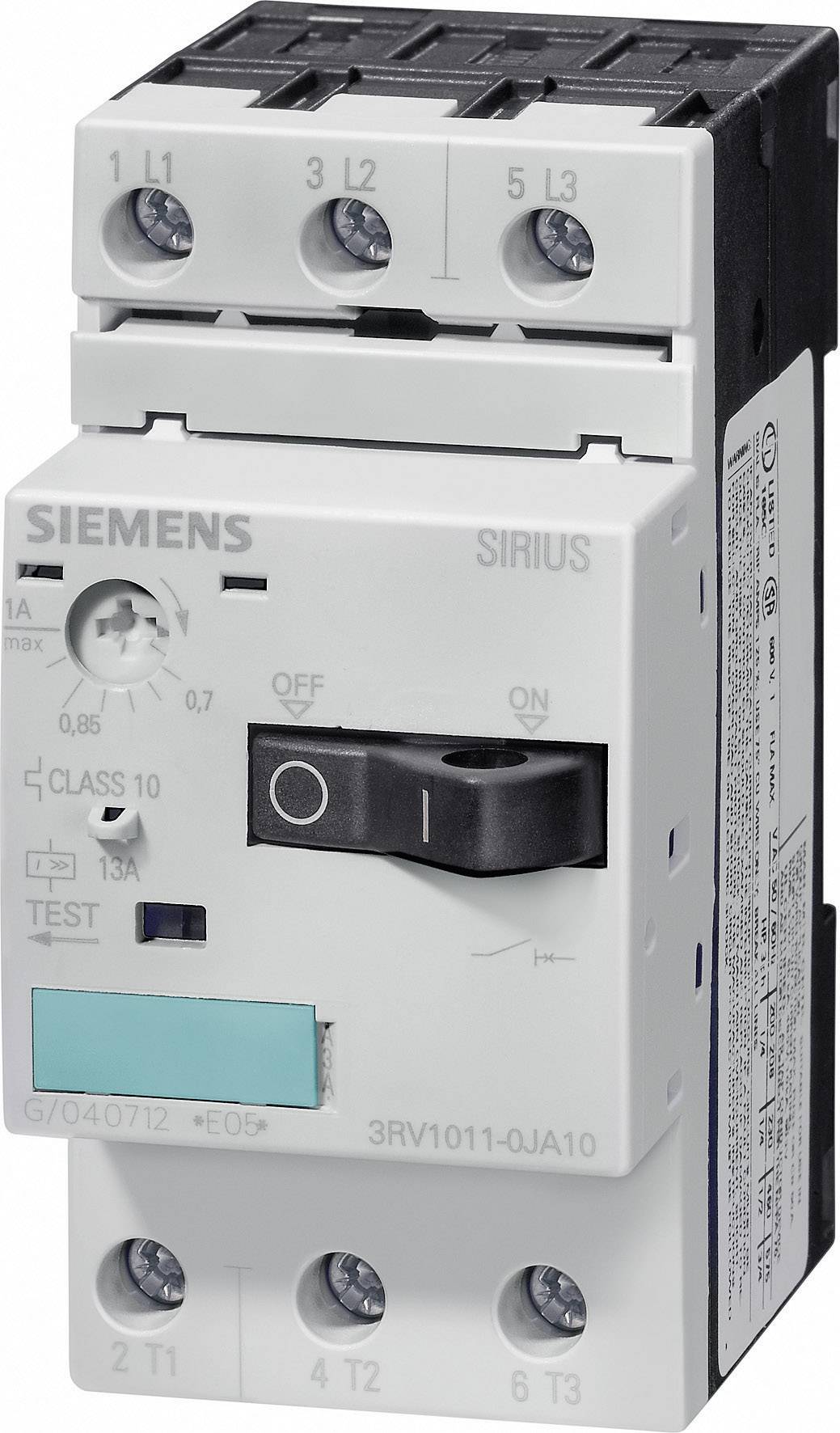

En elektrisk strömbrytare märkt 'Siemens Sirius', visar en omkopplare från 'I' (På) till 'O' (Av), med en grön knapp för 'Test'.
Ett öppet elskåp fullt med kablar och enheter bredvid ett vått fönster, genom vilket ett suddigt, blått fordon syns.

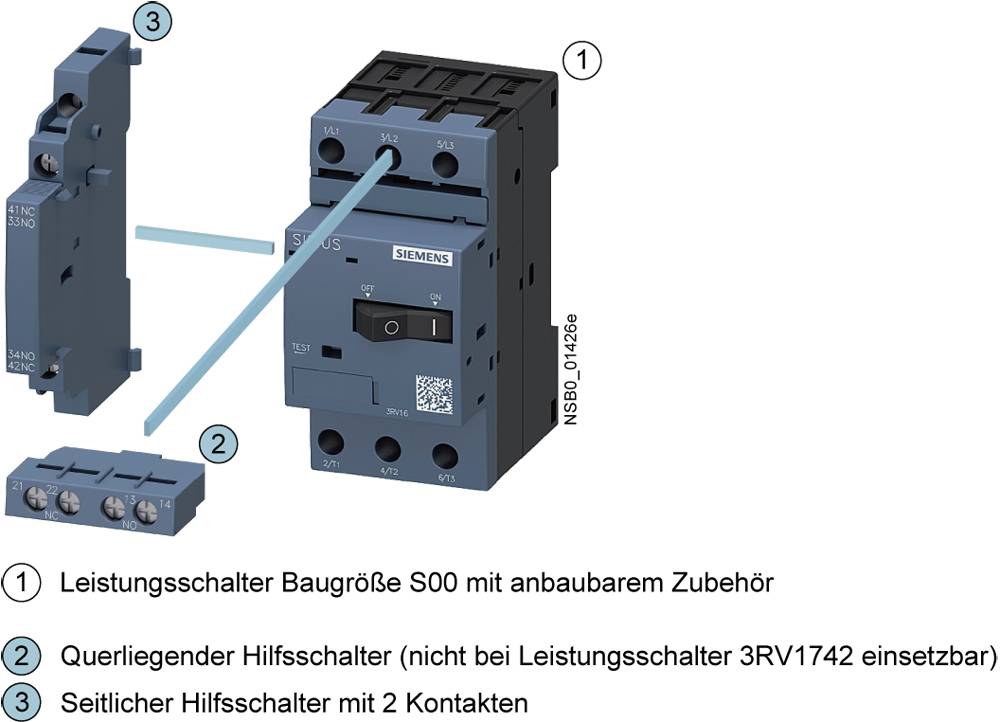

Effektbrytare storlek S00 med påbyggbart tillbehör, inklusive en tvärgående och en sidoplacerad hjälpbrytare.
Ett elektriskt kopplingsschema med tre säkringar, märkta som '1/L1', '3/L2', '5/L3', sammankopplade med switchar '2/T1', '4/T2', '6/T3'.

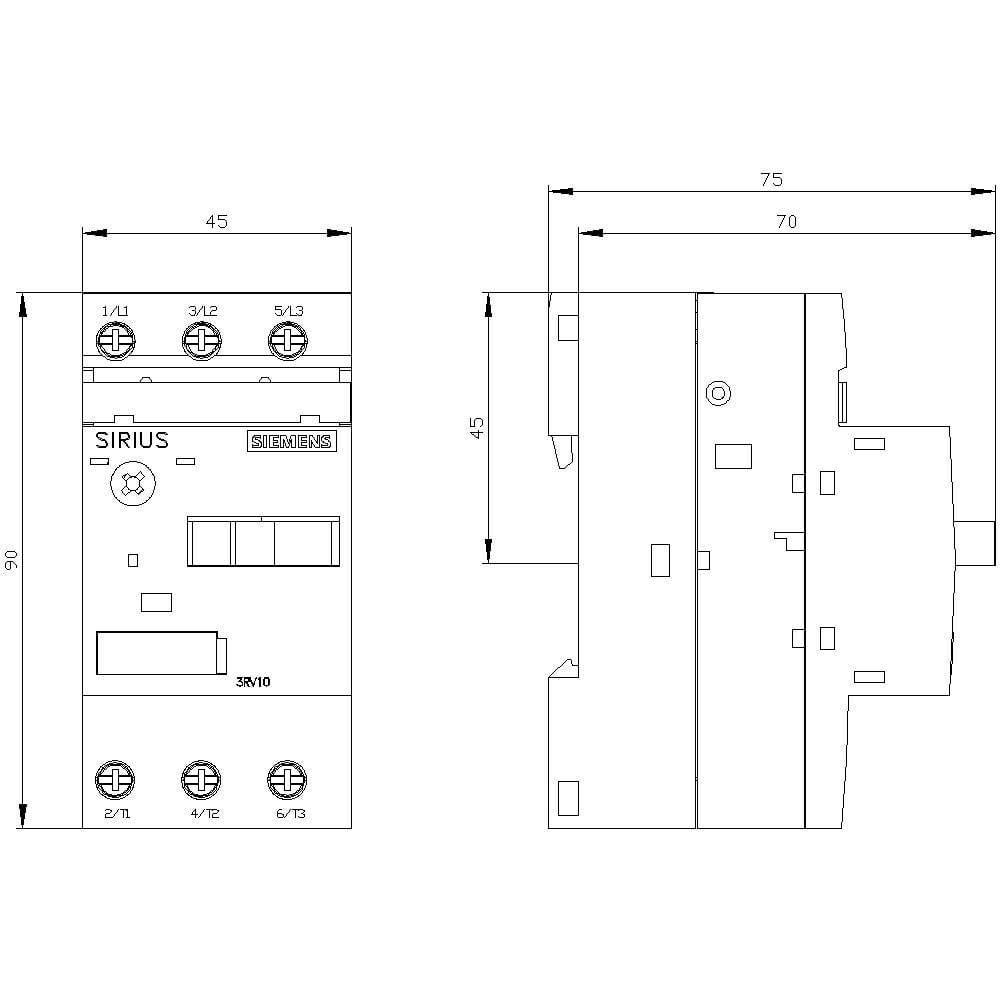

Teknisk ritning av en elektrisk switch med dimensioner i millimeter. Fram- och sidovy visar anslutningar och mått.
1/5
Liknande avbildning
Typ av produkt
Brytare
Inställningsområde ström (max.)
10 A
Kontakttyp
3 NO
Anslutning
Skruvklämma
Förpackningstyp
Piece
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tors 26 nov.
Antal
Toal (1 190,00 kr / stycken)
1 190,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

Förpackningstyp

Piece

Typ av produkt

Brytare

Typ

3RV1011-1JA10

Konstruktionsstorlek

S00

Inställningsområde ström (min.)

7 A

Inställningsområde ström (max.)

10 A

Inställningsområde (ström)

7 - 10 A

Kontakttyp

3 NO

Antal poler

3-polig

Hjälpkontakt typ

3 NO

Växelspänning (max.)

690 V/AC

Passar till följande serie

Siemens Serie Sirius

Passar till följande märken

Siemens

Montageart

Skruvfästning

funktioner

med hjälpkontakt

Anslutning

Skruvklämma

IP20

Djup

81 mm

Bredd

45 mm

Höjd

90 mm

Mått.

(B x H x D) 45 x 90 x 81 mm

Innehåll

1 st

RoHS-godkänd

Ja

Tillverkarfärg

Flerfärgad

Vikt

0.28

45

90 mm

75 mm

4 kW

FALSE

10 A

FALSE

3

690-690 V

7-10 A

IP20

TRUE

Screw connection

Rocker lever

Magnetic

2.2 kW

50 kA

TRUE

Built-in device fixed built-in technique

UKCA

Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 502444 Siemens 3RV1011-1JA10 Brytare 1 st 3 NO Inställningsområde (ström): 7 - 10 A Växelspänning (max.): 690 V/AC (B x H x D)

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 502444 Siemens 3RV1011-1JA10 Brytare 1 st 3 NO Inställningsområde (ström): 7 - 10 A Växelspänning (max.): 690 V/AC (B x H x D)

Beskrivning

Effektbrytare, 7... 10 A Im=130 A, storlek S00 motor skydd, klass 10 s kruvanslutning standard brytförmåga

Version

  • Effektbrytare, 7... 10 A S00
