Name: Siemens 3RU2126-4DB1 Överbelastningsrelä 1 st
Brand: Siemens
SKU: 1744122
Availability: BackOrder

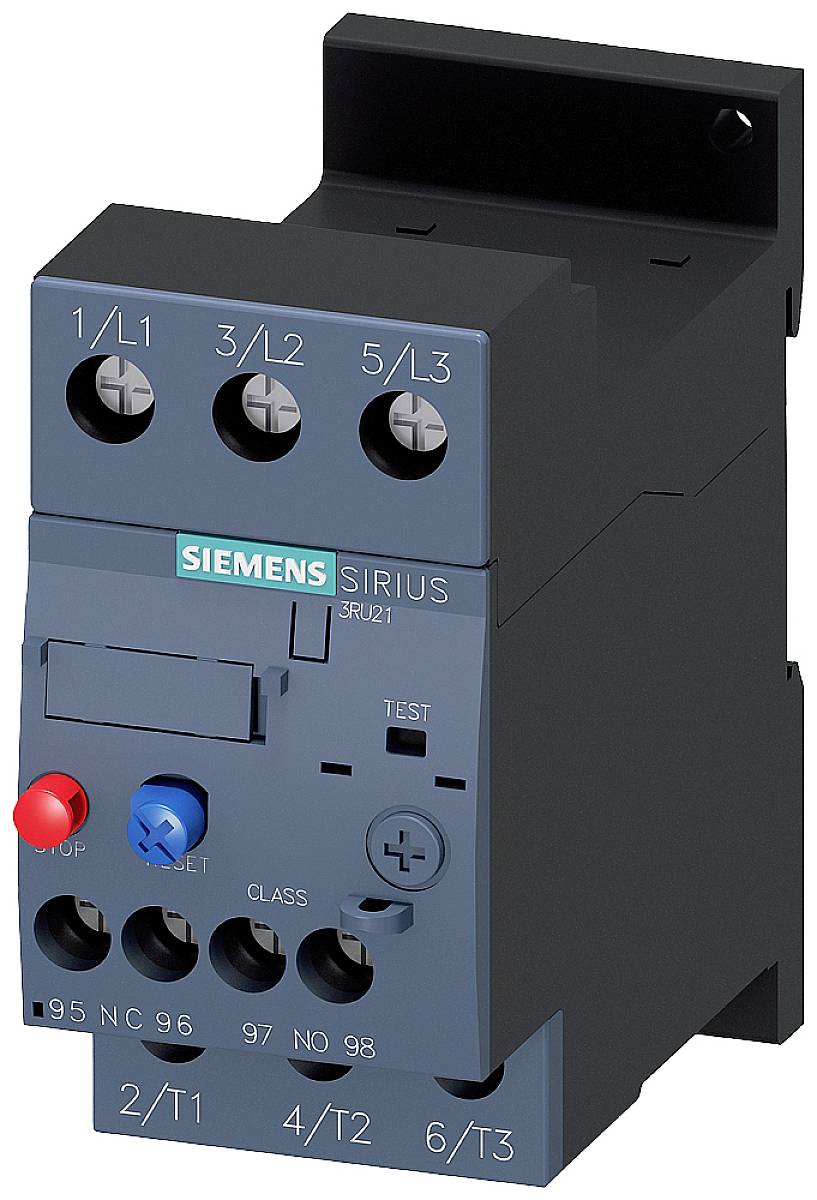

En Siemens SIRIUS överbelastningsrelä, modell 3RU21, visad med anslutningar och knappar för styrning och inställning av elektriska kretsar.

'Öppen elskåp med organiserat invändigt, visar olika elektriska komponenter och kablar för styrteknik.'

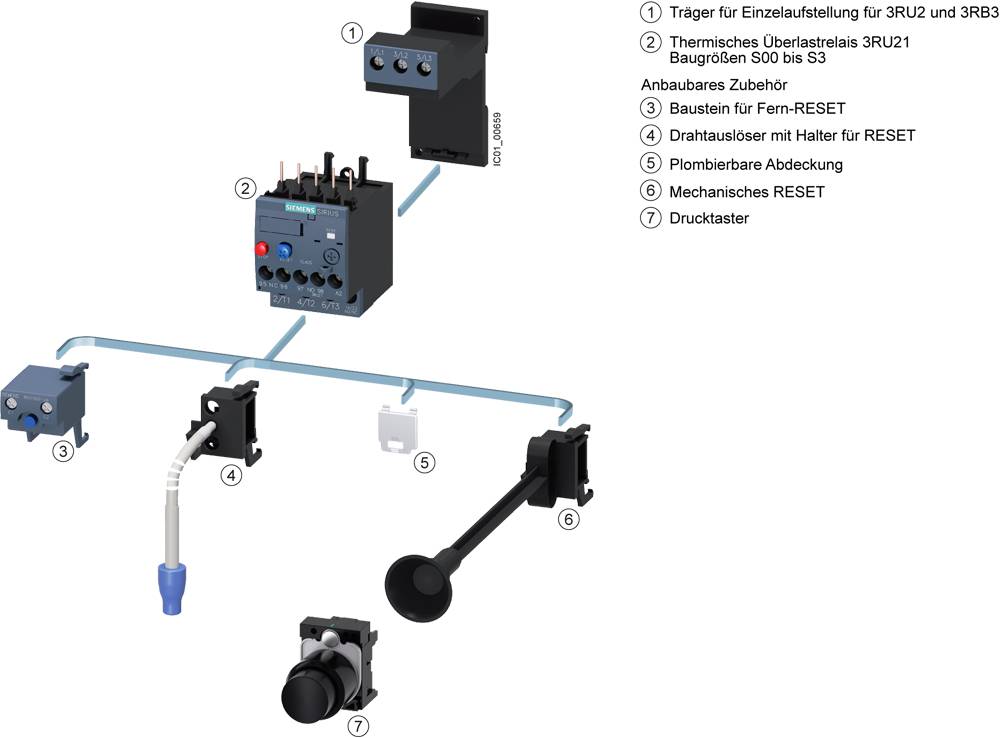

Komplex diagram visar en elektrisk styrenhet med tillbehör som återställningsenhet, skydd och tryckknappar. Olika komponenter är numrerade och beskrivna.

Schema över en elektrisk kopplingsplan med sex anslutningsklämmor (1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3) och omkopplare (Test, Reset, Stopp).

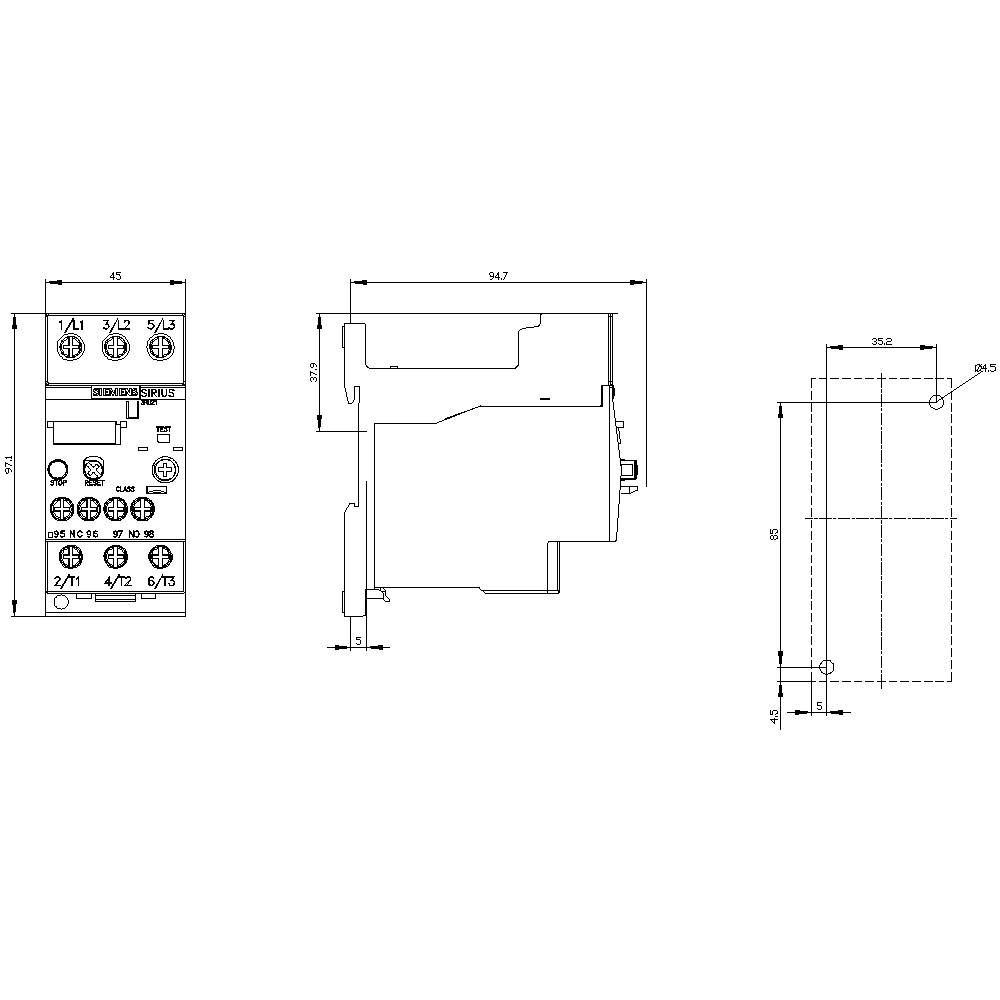

Teknisk ritning av en elektronisk enhet med front-, sido- och toppivy. Mått angivna i millimeter.

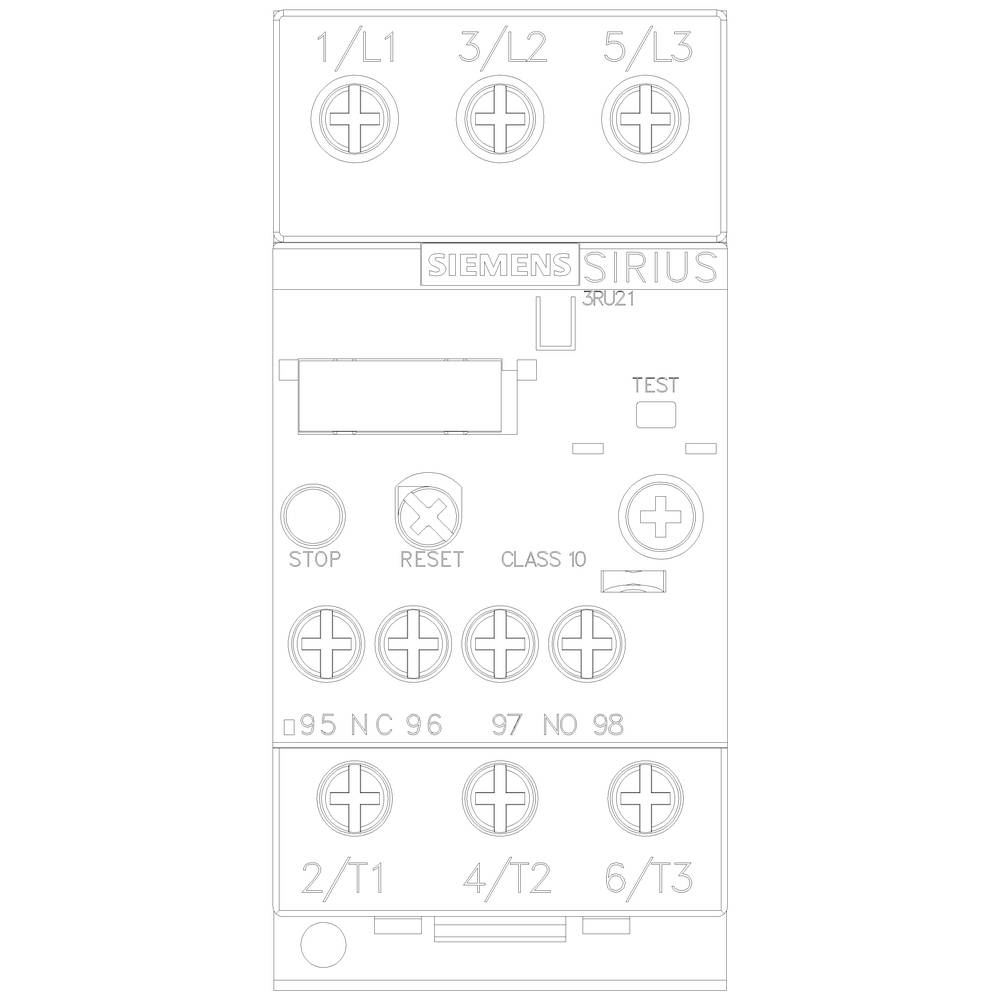

'Siemens SIRIUS kontaktor. Kontakter och anslutningar märkta: 1/L1, 3/L2, 5/L3, 95, 96, 97, 98, 2/T1, 4/T2, 6/T3. Knappar: STOPP, ÅTERSTÄLL, TEST.'

1/6

Liknande avbildning

Typ av produkt

Överbelastningsrelä

Funktioner

Fasfel

Överlast

Typ

3RU2126-4DB1

Konstruktionsstorlek

Driftspänning

690 V

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 13 nov.

Antal

Styck

Toal (1 490,00 kr / stycken)

1 490,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Säkring GG: 6 A, snabb: 10 A.

Typ av produkt: Överbelastningsrelä

Typ: 3RU2126-4DB1

Konstruktionsstorlek: S0

Funktioner: Fasfel
Överlast

Driftspänning: 690 V

Inställningsområde ström (min.): 20 A

Inställningsområde ström (max.): 25 A

Inställningsområde (ström): 20 - 25 A

Anslutning: Skruv

: IP20

Min. temperatur: -40 °C

Max. temperatur: +70 °C

Bredd: 45 mm

Höjd: 97 mm

Djup: 95 mm

Mått.: (B x H x D) 45 x 97 x 95 mm

Innehåll: 1 st

AWG max.: 8

AWG min.: 16

Nominell ström: 25 A

Tvärsnitt flexibelt (max.): 10 mm²

Tvärsnitt styv (max.): 10 mm²

Tvärsnitt flexibelt (min.): 1 mm²

Tvärsnitt styv (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Funktioner

Typ av produkt

Siemens 3RU1900-2AB71 Styrningsmodul 1 st

Artikelnr.:1729713

Leverans ons 25 nov.

Conrad Electronic

Fjärråterställning

Styrningsmodul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 090,00 kr^*

Siemens 3RU1900-2AF71 Styrningsmodul 1 st

Artikelnr.:1729714

Leverans fre 13 nov.

Conrad Electronic

Fjärråterställning

Styrningsmodul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RU1900-2AM71 Styrningsmodul 1 st

Artikelnr.:1729715

Leverans fre 13 nov.

Conrad Electronic

Fjärråterställning

Styrningsmodul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RU2116-0AB0 Överbelastningsrelä Piece 1 st

Artikelnr.:1706184

Leverans fre 13 nov.

Conrad Electronic

Överlast

Överbelastningsrelä

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

890,00 kr^*

Siemens 3RU2116-0AB1 Överbelastningsrelä 1 st

Artikelnr.:1729716

Leverans fre 13 nov.

Conrad Electronic

Överlast

Överbelastningsrelä

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Siemens 3RU2116-0AC0 Överbelastningsrelä 1 st

Artikelnr.:1729717

Leverans fre 13 nov.

Conrad Electronic

Överlast

Överbelastningsrelä

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 090,00 kr^*

Siemens 3RU2116-0AC1 Överbelastningsrelä 1 st

Artikelnr.:1729718

Leverans fre 13 nov.

Conrad Electronic

Överlast

Överbelastningsrelä

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RU2116-0BB0 Överbelastningsrelä Piece 1 st

Artikelnr.:1749920

Leverans fre 13 nov.

Conrad Electronic

Överlast

Överbelastningsrelä

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

890,00 kr^*

Siemens 3RU2116-0BB1 Överbelastningsrelä 1 st

Artikelnr.:1729720

Leverans fre 13 nov.

Conrad Electronic

Överlast

Överbelastningsrelä

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RU2116-0BC0 Överbelastningsrelä Piece 1 st

Artikelnr.:1729721

Leverans fre 13 nov.

Conrad Electronic

Överlast

Överbelastningsrelä

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 090,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1744122 Siemens 3RU2126-4DB1 Överbelastningsrelä 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1744122 Siemens 3RU2126-4DB1 Överbelastningsrelä 1 st

Beskrivning

Överbelastningsrelä 20...25 A för motorskydd storlek S0, KLASS 10 individuell montering huvudströmkrets: Skruv Hjälpströmkrets: Skruv manuell-automatik-RESET termisk överlastrelä SIRIUS 3RU2 för strömberoende skydd av förbrukare med normal drift mot oacceptabelt hög Uppvärmning vid överbelastning eller fasfel. Denna serie är mycket flexibel och prisvärd. Godkännanden världen över (t.ex. IEC och UL/CSA) och användning i potentiellt explosiva applikationer (ATEX eller IEC ex) är självklara. Finns med olika inställningsområden för överbelastningsutlösaren. De finns med skruv- eller fjädringsanslutning för en snabb, underhållsfri och vibrationssäker anslutning, samt för individuell installation. Tillbehören passar genomgående i alla storlek S00 till S3. Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
